Fiiberoptiline kaabel BlueOptics 106283-5403-BO MTP 4xLC OM4 3 m beež

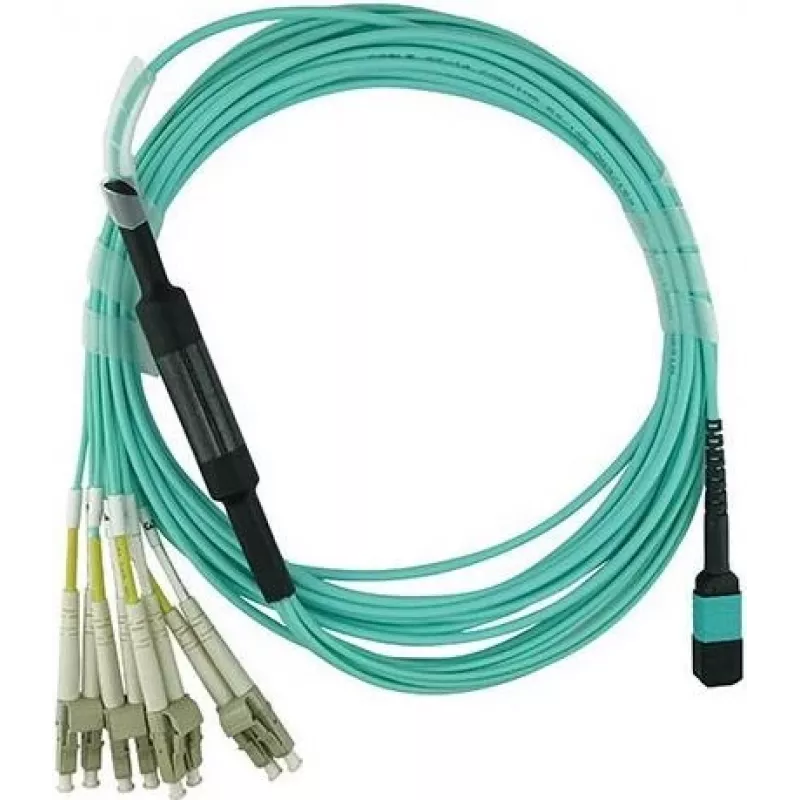

BlueOptics 106283-5403-BO MTP 4xLC OM4 3 m beež on 3-meetrine multimoodne fiiberoptiline paigakaabel, mis on loodud InfiniBand ja kiire võrguühenduste jaoks. Üks ots lõpeb MTP/MPO pistikuga ja teine ots jaguneb neljaks LC duplekspistikuks, võimaldades kompaktseid mitmekiulisi ühendusi. Kaabel kasutab OM4 laseroptimeeritud multimoodkiudu 50 µm südamiku läbimõõduga, täisdupleks ülekannet ja LSZH (vähese suitsu, null halogeeni) väliskesta, mis vähendab suitsu ja halogeeni eraldumist tulekahju korral. Koostu on tehases testitud sisestuskadude ja tagasivoolukadude suhtes ning see sobib tavaliste MTP/UPC kuni LC/UPC ühenduvusnõuetega.

Eelised

See fiiberkaabel pakub OM4 multimoodkiule omast suurt ribalaiust ja väikest sumbumist, toetades nõudlikke andmekeskuste ja raamist-raami ühendusi. MTP-4xLC konfiguratsioon lihtsustab paralleelsete optiliste ühenduste koondamist, hoides samal ajal üksikud LC-ühendused kättesaadavana. Ehitatud kaubamärgi kiududega ja kvaliteetsete keraamiliste hülssidega, on kaabel loodud ühtlaseks optiliseks jõudluseks ja kuni tüüpiliste tööstuslike paigaldustsükliteni. LSZH ümbris parandab ohutust kitsastes ruumides ja toodet on testitud interferomeetria ja OTDR-ga, et dokumenteerida sisestuskadude ja tagasivoolukadude väärtused.

Sobib

• InfiniBand ühendused ja kiired lülitilt-lülitile ühendused
• Andmekeskuse paigapaneelid ja fiiberjaotusraamid
• Mitmekiuliste transiiverite (MTP/MPO) ühendamine LC-põhiste seadmetega
• Lühi- kuni keskmaa multimood optilised ühendused, mis nõuavad OM4 jõudlust

Peamised spetsifikatsioonid

• Kaabli pikkus: 3 meetrit
• Kiu tüüp: OM4 multimood, laseroptimeeritud, 50 µm südamik
• Pistik A: MTP/MPO (mitmekiuline)
• Pistik B: 4 × LC dupleks (UPC)
• Edastus: täisdupleks mitmekiuline 4 LC-kanalile
• Ümbris: LSZH (vähese suitsu, null halogeeni)
• Testimine: tehases testitud sisestuskadude ja tagasivoolukadude suhtes, OTDR ja interferomeetri kontroll
• Vastavus: valmistatud tavaliste tööstuslike optilise kaabli standardite ja RoHS järgi

Kasutamine

Paigaldage MTP ots lüliti, paigapaneeli või transiiveri MTP/MPO porti, mis on mõeldud mitmekiulistele pistikutele, tagades õige orientatsiooni ja võtme. Juhtige kaabel, vältides kitsaid paindeid ja mehaanilist pinget; järgige multimood OM4 kiu jaoks määratud minimaalset painderaadiust. Ühendage neli LC duplekspistikut vastavatesse LC-portidesse sihtseadmel, jälgides õiget polaarsust täisdupleks tööks. Kontrollige ühenduvust ja optilise lingi kvaliteeti sobivate testimisseadmete abil ning tutvuge sisestus- ja tagasivoolukadude väärtuste saamiseks kaasasoleva mõõtmisprotokolliga.

Soovitused

Käsitlege pistiku otsapindu hoolikalt: hoidke tolmukatted peal kuni lõpliku paigaldamiseni, puhastage otsapindu heakskiidetud kiudude puhastusvahenditega enne ühendamist ning vältige korduvat ühendamist ilma kontrollimata. Parima jõudluse saavutamiseks järgige painderaadiuse piiranguid, vältige kaabli kitsaid kimpe soojusallikate lähedal ning teostage pärast paigaldamist optiline kontroll, et kinnitada eelarvekaod ja vastavus süsteeminõuetele.
