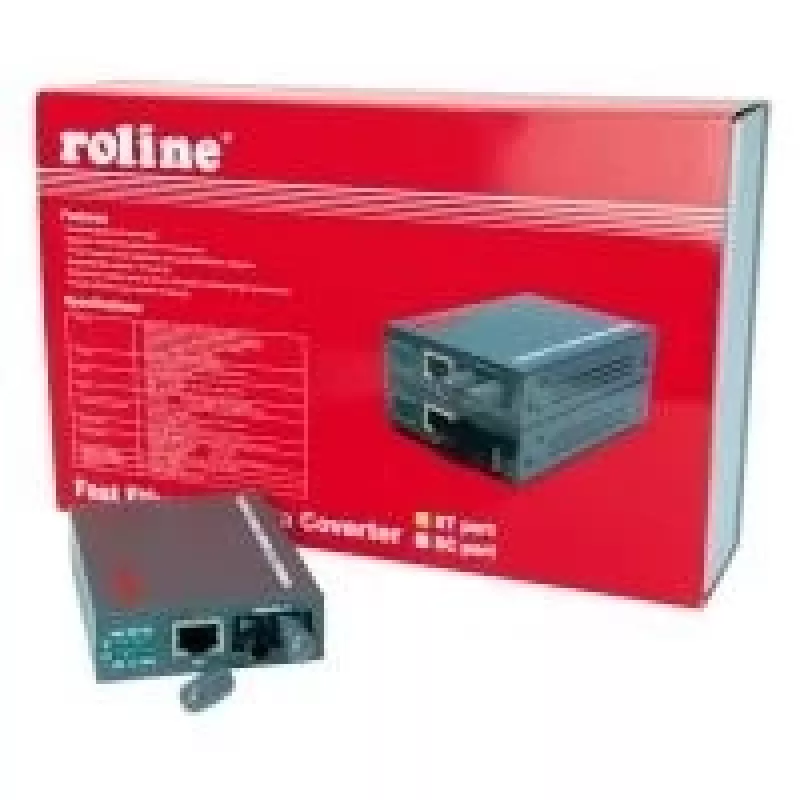

Fast Ethernet muundur ROLINE RC-100FX/ST

ROLINE RC-100FX/ST Fast Ethernet muundur pakub meediumi teisendamist STP (varjestatud keerupaari) ja mitmemoodilise ST-kiusu vahel, võimaldades RJ-45 Etherneti seadmete ühendamist ST-kiudühendustega. See toetab 100 Mbit/s andmeedastust, sisaldab diagnostika jaoks silmustestimise funktsiooni ja saab toite kaasasoleva välise toiteadapteri kaudu. Kompaktne hall korpus on mõõtmetega 72,5 x 108 x 23 mm.

Eelised

See muundur võimaldab sujuvat teisendamist RJ-45-lt ST-mitmemoodilisele kiuühendusele, toetades segakaabelduskeskkondi, mis ühendavad varjestatud vask- ja kiudoptilisi segmente. See toetab maksimaalset kiudkaabli ulatust kuni 2000 m, kui kasutatakse 50/125 µm mitmemoodilist kiudu, ja pakub sisseehitatud silmustestimist lihtsaks testimiseks ja tõrkeotsinguks. Seade saab toite kaasasolevast 7,5 V DC, 500 mA välisest toiteallikast.

Sobib

• 100 Mbit/s Etherneti võrkude laiendamiseks üle mitmemoodilise ST-kiudkaabli
• RJ-45 seadmete ühendamiseks ST-kiudinfrastruktuuriga
• Segakaabelduskeskkondadesse, mis ühendavad STP vaskkaablit ja mitmemoodilist kiudkaablit
• Põhiliseks võrgutestimiseks ja tõrkeotsinguks, kasutades silmustestimise funktsiooni

Peamised tehnilised andmed

• Toode: ROLINE RC-100FX/ST Fast Ethernet muundur
• Andmeedastuskiirus: 100 Mbit/s
• Pesad: 1 x RJ-45 (Ethernet LAN), 1 x ST-kiudühendus
• Kiutüüp: Mitmemoodiline (50/125 µm)
• Maksimaalne kiudkaabli vahemaa: kuni 2000 m (50/125 µm kiudkaabliga)
• Toide: väline 7,5 V DC, 500 mA (kaasas)
• Värvus: hall
• Mõõdud (L x P x K): 72,5 x 108 x 23 mm
• Sisu: muundur, toiteplokk, kasutusjuhend

Kasutusjuhend

Ühendage RJ-45 Etherneti kaabel oma võrguseadmest muunduri LAN-porti ja kinnitage ST-mitmemoodiline kiudkaabel ST-kiudühenduse pistikusse. Ühendage kaasasolev 7,5 V DC, 500 mA toiteadapter seadme ja pistikupesaga. Kontrollige ühenduse/aktiivsuse indikaatoreid ühendatud seadmetel ja kasutage silmustestimise funktsiooni, kui teil on vaja teha põhilist ühenduvuse või diagnostika testi.

Soovitused

Kasutage 50/125 µm mitmemoodilist ST-kiudkaablit, et saavutada märgitud maksimaalne vahemaa kuni 2000 m. Tagage ST-pistikute nõuetekohane käsitsemine ja puhastamine, et säilitada signaali kvaliteet. Asetage muundur kuiva, ventileeritavasse kohta ja vältige kokkupuudet äärmuslike temperatuuride või niiskusega.
