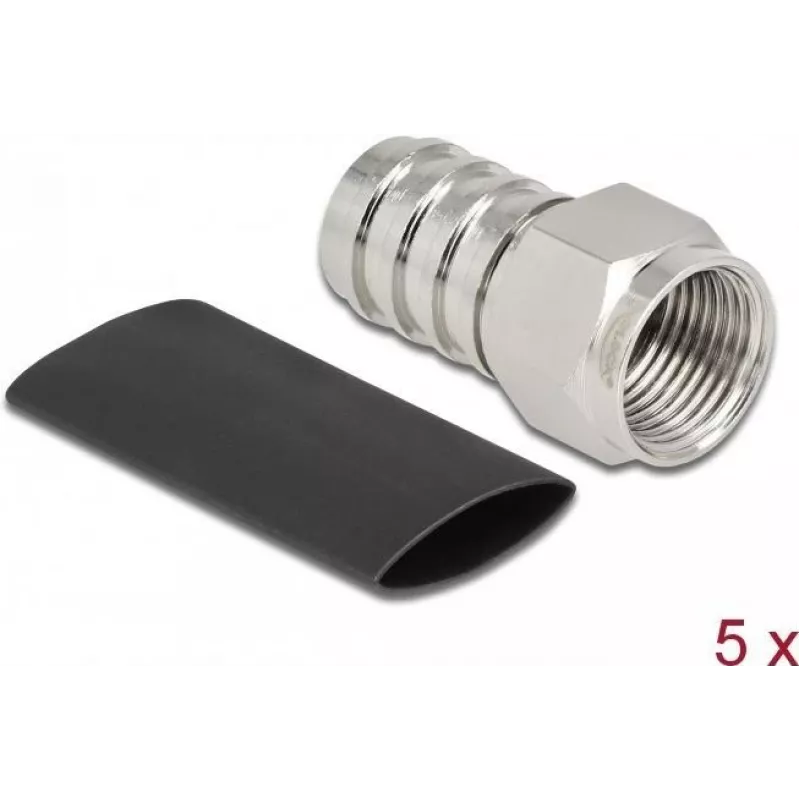

F-pistik RG-59 pressimiseks DeLOCK 90032

DeLOCK F-pistik RG-59 pressimiseks on mõeldud usaldusväärsete raadiosagedusühenduste jaoks. Sellel on nikeldatud kontakt ja karakteristlik impedants 75 Ω. Pistik tarnitakse 5 tk pakendis ja sisaldab sobivat kahanevat toru turvaliseks paigaldamiseks. Füüsilised mõõtmed on ligikaudu 11 mm (laius) × 21 mm (sügavus) × 11 mm (kõrgus).

Eelised

Nikeldatud kontakt tagab korrosioonikindluse ja stabiilse signaaliedastuse. Kaasasolev kahanev toru pakub tõmbepingeleevendust ja ühenduse kaitset. 75 Ω impedants muudab pistiku ühilduvaks standardse RG-59 kaabelduse ja RF-seadmetega. Tarnimine viiekaupa pakendis hõlbustab mitut paigaldust ja hooldustöid.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Valmistage RG-59 kaabel ette, eemaldades välimise mantli, punutise ja dielektriku presspistiku jaoks sobivate pikkustega. Libistage kaasasolev kahanev toru üle kaabli enne pistiku kinnitamist. Sisestage kaabli keskjuht ja punutis F-pistikusse, seejärel pressige vastavalt pressimistööriista tootja juhistele, et pistik kinnitada. Pärast pressimist asetage kahanev toru üle ühenduskoha ja rakendage kuumust selle kahandamiseks, et lisada tõmbepingeleevendust ja kaitset.

Soovitused

Parimate tulemuste saamiseks kasutage ühilduvat RG-59 pressimistööriista ja rakendage kuumust ühtlaselt kahanevale torule. Pärast paigaldamist kontrollige impedantsi sobivust ja signaali kvaliteeti, et tagada usaldusväärne RF-jõudlus.
