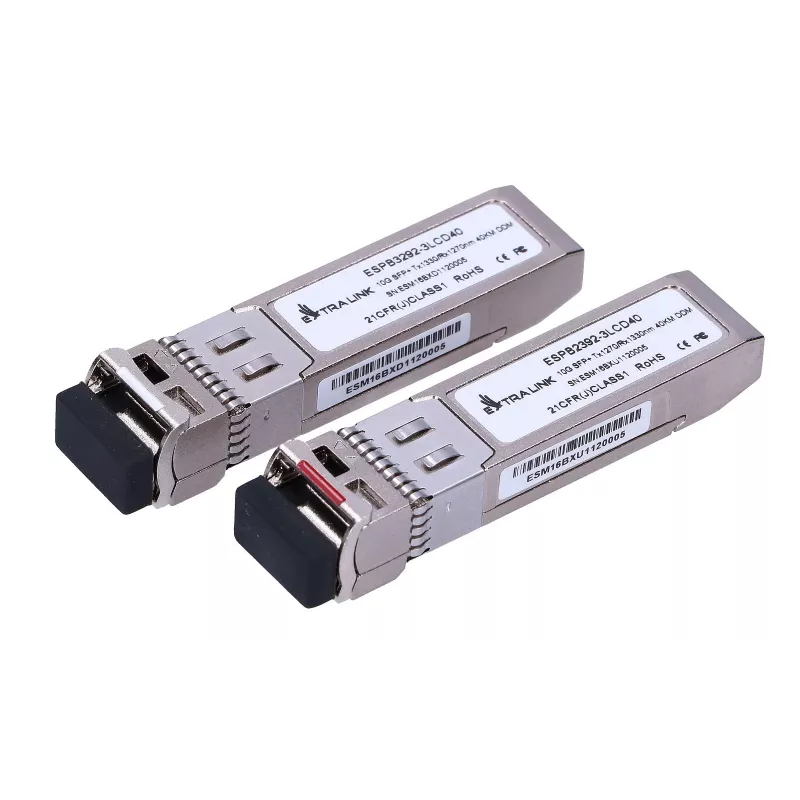

Extralink SFP+ 10G WDM moodulipaar 10Gbps 1270/1330nm ühemood 40km LC DOM

Extralink SFP+ 10G WDM moodulipaar (1270/1330 nm) on kahe ühemoodilise SFP+ transiiveri komplekt, mis on ette nähtud kahesuunalisteks 10 Gbps optilisteks ühendusteks ühemoodilise kiu kaudu. Iga moodul sobib standardsesse SFP+ porti ja võimaldab kahesuunalist andmeedastust erinevatel lainepikkustel (1270 nm ja 1330 nm) ühe kiu kaudu. Moodulid toetavad kuni 40 km pikkuseid linke ja sisaldavad digitaalset optilist monitooringut (DOM), mis võimaldab reaalajas jälgida parameetreid nagu optiline võimsus ja temperatuur. Transiiveripaar vastab SFP+ vormitegurile ja ühildub seadmetega, mis aktsepteerivad SFP+ mooduleid 10GBASE ühenduste jaoks.

Eelised

Extralink SFP+ WDM moodulid pakuvad 10 Gbps jõudlust kompaktses SFP+ vormiteguris, võimaldades samal ajal kiu paaride vähendamist kahesuunalise (BIDI) töö kaudu ühel ühemoodilisel kiu ahelal. Integreeritud digitaalne optiline monitooring annab reaalajas diagnostilisi andmeid saatja/vastuvõtja võimsuse ja temperatuuri kohta ilma teenust katkestamata. Moodulid on ehitatud DFB saatja ja InGaAs vastuvõtja komponentidega, tagades stabiilse optilise jõudluse ja vastavuse rahvusvahelistele optilistele ohutusstandarditele.

Sobib kasutamiseks

• Kiired ühendused lülitite, ruuterite ja serverite vahel ühemoodilise kiu kaudu
• Metro- ja juurdepääsukoondus, kus kiu arv on piiratud
• Pika ulatusega ühendused kuni 40 km ülikooli- või teenusepakkuja võrkudes
• Olemasolevate SFP+ portide uuendamine 10Gbps WDM kahesuunaliseks tööks

Peamised tehnilised andmed

• Vormitegur: SFP+ (kuumvahetatav 20-kontaktiline pistik)
• Andmekiirus: kuni 10 Gbps (toetab 9.95–10.3 Gb/s)
• Lainepikkused: 1270 nm ja 1330 nm (paar, kahesuunaline)
• Kiu tüüp: ühemoodiline kiud (SMF)
• Maksimaalne ulatus: kuni 40 km
• Pistik: LC dupleks (ühe kiu kahesuunaline paar)
• Monitooring: digitaalne optiline monitooring (DOM/DDM) toetatud
• Saatja tüüp: DFB laser; Vastuvõtja: integreeritud InGaAs eelvõimendi
• Standardid: ühilduv SFP+ 10GBASE liidestega

Kasutamine

Sisestage iga SFP+ moodul võrguseadme SFP+ pessa, kuni see klõpsatusega paika loksub; kuumvahetatava paigalduse jaoks pole hosti väljalülitamine vajalik. Ühendage ühemoodiline kiud LC-pistikute abil, veendudes, et õige lainepikkusega moodul on ühendatud lingi mõlemas otsas nii, et 1270 nm transiiver on vastamisi 1330 nm transiiveriga vastasküljel. Kontrollige lingi olekut hostseadmes ja jälgige DOM parameetreid seadme haldusliidese kaudu, et kinnitada optilise võimsuse tasemed ja mooduli temperatuur oodatud vahemikus.

Soovitused

Kasutage tehases puhastatud LC-pistikuid ja sobivaid ühemoodilisi paigaldusjuhtmeid, et minimeerida sisestuskadu. Kinnitage ühilduvus võrguseadme tootjaga, kui seadme püsivara rakendab tootjaspetsiifilisi transiiveri piiranguid. Usaldusväärse pika vahemaa jõudluse tagamiseks kontrollige kiu sumbumist ja paigaldage optilised summutid ainult siis, kui vastuvõetud optiline võimsus ületab DOM-i poolt teatatud seadme spetsifikatsioone.
