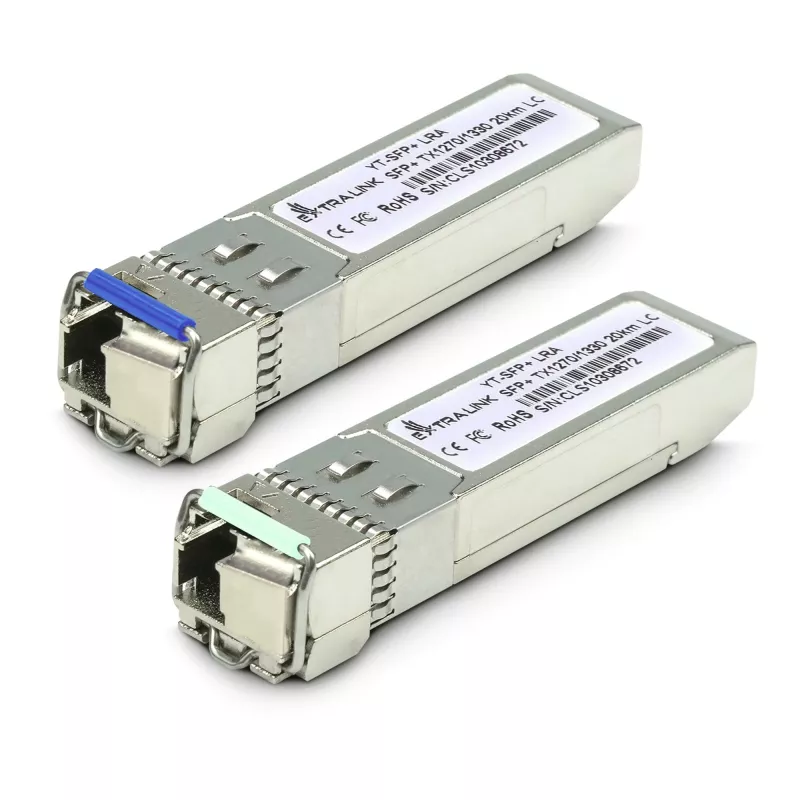

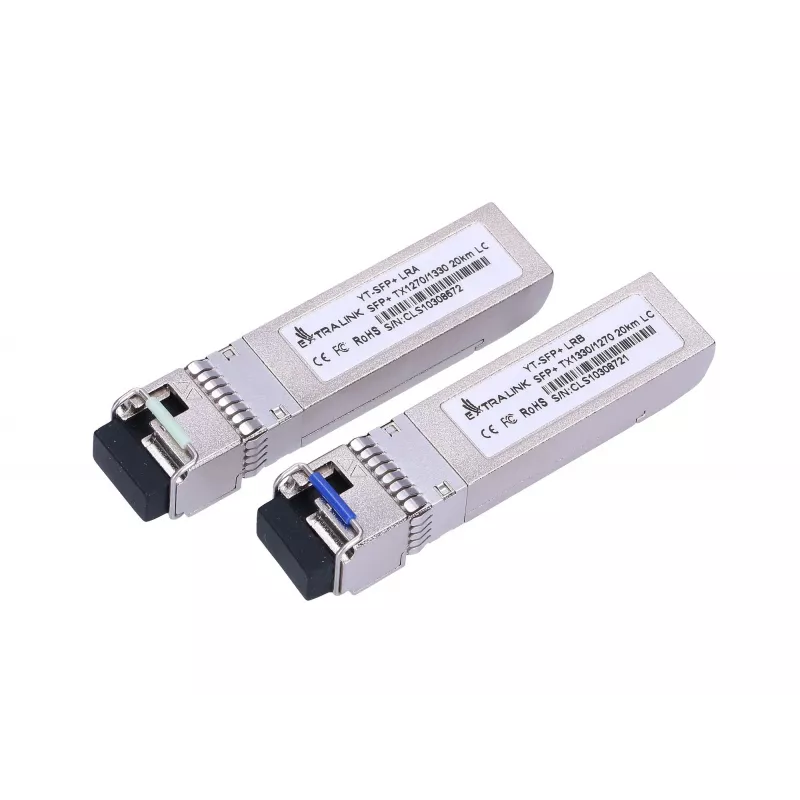

Extralink SFP+ 10G SFP+ WDM-moodul 10Gbps 1270/1330nm single mode 20km LC DOM paar

Extralink SFP+ 10G WDM 1270/1330nm ühemoodiliste moodulite paar pakub kahesuunalist 10 Gbps edastust ühe optilise kiu kaudu, kasutades lainepikkusjaotusega multipleksimist 1270 nm ja 1330 nm juures. Iga LC-liidesega SFP+ transiiver toetab kuni 20 km ulatust ühemoodilisel kiul ning sisaldab digitaalse optilise monitooringu (DOM) liidest ja kahejuhtmelist I²C jadakanalit tuvastamiseks ja diagnostikaks. Elektriliides vastab SFI spetsifikatsioonidele ja vastuvõtja teisendab 10 Gbit/s optilised signaalid PECL/CML jadaväljunditeks.

Eelised

Moodulid pakuvad ökonoomset, ruumisäästlikku kahesuunalist tööd üle ühe kiu, DOM-i tuge optilise võimsuse ja laseri parameetrite reaalajas jälgimiseks ning laia ühilduvust 10 Gbps Etherneti, SONET/SDH ja mitme optilise kanalikiirusega. Nende SFP+ vormitegur ja standardne LC-pistik lihtsustavad paigaldamist ja ühilduvust võrguseadmetega, mis toetavad SFP+ transiivereid.

Sobib

Peamised spetsifikatsioonid

Kuidas kasutada

Paigaldage üks moodul kiuühenduse mõlemasse otsa, veendudes õiges lainepikkuse orientatsioonis (1270 nm vs 1330 nm), nii et saatmis- ja vastuvõtusuunad oleksid sobitatud. Sisestage iga SFP+ transiiver seadme SFP+ pessa, kuni see klõpsatab kohale. Ühendage ühemoodilised LC patch-kaablid kahe mooduli vahele. Lubage DOM või kontrollige hostseadme diagnostikalehte, et jälgida optilist võimsust, laservoolu ja muid parameetreid. Seadistage võrguseade 10 Gbps tööks vastavalt teie topoloogia vajadustele.

Soovitused

Kasutage puhtaid LC-pistikuid ja järgige optiliste moodulite käsitsemisel tootja juhiseid. Kontrollige ühilduvust oma lüliti või ruuteri tarnija SFP+ toe loendiga ning tehke pärast paigaldamist lingitestid, et kinnitada õiget lainepikkuste sidumist ja vastuvõetavaid optilise võimsuse varusid.
