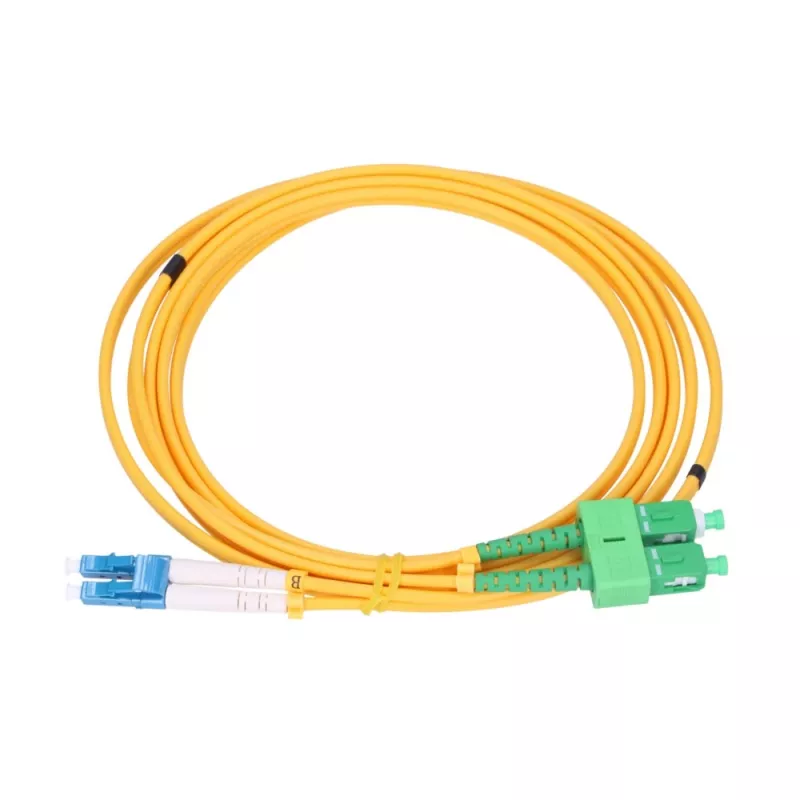

Extralink SC/APC - LC/PC ühemoodiline dupleks-patch-kaabel 9/125 µm 2 mm, 1,5 m

Extralink SC/APC - LC/PC ühemoodiline dupleks-patch-kaabel, 9/125 µm, 2 mm mantel, 1,5 m pikkus, on mõeldud FTTH ja telekommunikatsioonikeskkondadesse, kus on vaja usaldusväärseid täisdupleksseid optilisi ühendusi. Kaabel kasutab G.652D ühemoodilist kiudu ja ühendab ühes otsas SC/APC-pistiku teises otsas LC/PC-pistikuga, võimaldades ühilduvust neid pistikutüüpe kasutavate seadmete ja jaotuspaneelide vahel. 2 mm mantel pakub tasakaalu paindlikkuse ja vastupidavuse vahel raamisisestes või lühikestes ühendustes.

Eelised

patch-kaabel tagab väikese sisestuskadu ja peegelduskadu, mis on kooskõlas SC/APC ja LC/PC liideste omadustega, toetades stabiilset ühemoodilist edastust. Selle duplekskonstruktsioon võimaldab samaaegseid saate- ja vastuvõtukanaleid ühes kaablikomplektis, vähendades kaablirägastikku. Kompaktne LC-pistik vähendab aktiivsete seadmete pordinõuet, samas kui SC/APC pakub nurklihvitud kontakti parema tagasipeegelduse summutamiseks süsteemides, mis on tundlikud tagasipeegelduse suhtes.

Sobib

• FTTH abonentühendusteks ja viimase miili kaabelduseks
• Ühenduseks kiudoptiliste jaotuspaneelide ja optiliste transiiverite vahel
• Telekommunikatsioonipistikupesade ja kliendiseadmete jaoks, mis vajavad SC/APC - LC/PC teisendust
• Laboratoorseteks testimisteks ja lähimaa optiliste ühenduste marsruutimiseks raamide sees

Peamised spetsifikatsioonid

• Kiu tüüp: ühemoodiline G.652D (9/125 µm)
• Kaabli mantli läbimõõt: 2 mm
• Konfiguratsioon: dupleks (kaks kiudu)
• Pikkus: 1,5 m
• Pistik A: SC/APC (nurklihvitud)
• Pistik B: LC/PC (füüsiline kontakt)

Kasutamine

Joondage ja sisestage SC/APC-pistik vastavasse SC/APC-adapterisse või porti, kuni see klõpsab, tagades, et nurklihvitud orientatsioon säilib. Sisestage LC/PC-pistik LC-porti, joondades juhtava ja vajutades, kuni see kinnitub. Kasutage duplekskaabli orientatsiooni, et sobitada saate- ja vastuvõtukanalid mõlemas otsas. Vältige järske painutusi; järgige ühemoodilise kiu paigaldamisel soovitatud minimaalset painderaadiust, et vältida sumbumise suurenemist või kahjustusi.

Soovitused

Hoidke pistiku otsapinnad puhtad, kasutades enne ühendamist sobivaid puhastusvahendeid, ja hoiustage patch-kaablit õrnade keerdudega, et kaitsta 2 mm mantlit. Optimaalse optilise jõudluse tagamiseks kontrollige pistikuid perioodiliselt ja vahetage patch-kaabel välja, kui tuvastatakse füüsilisi kahjustusi või püsivaid kaduprobleeme.
