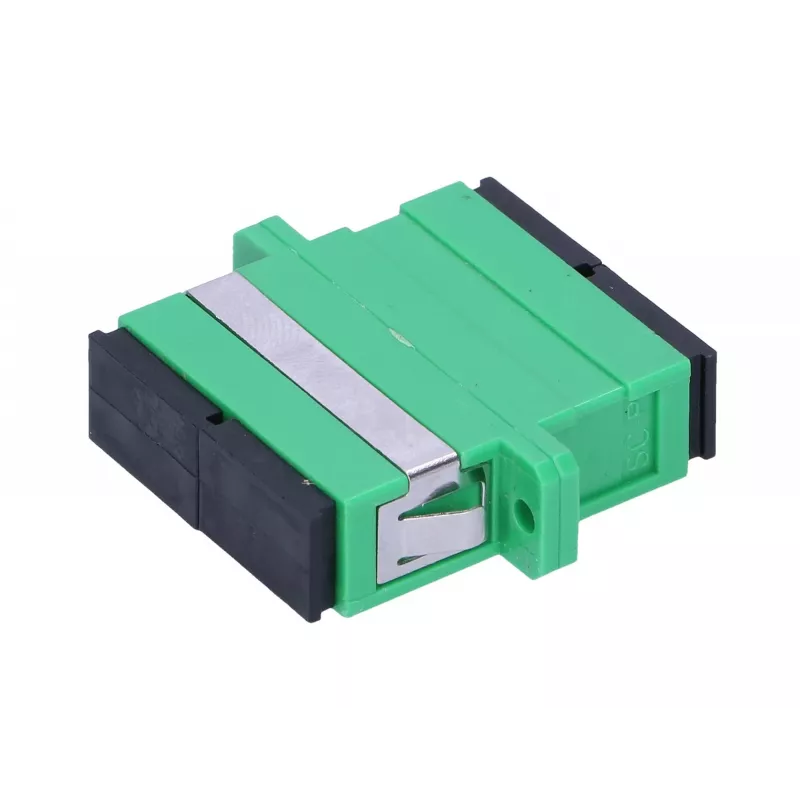

Extralink SC/APC Duplex Adapter, Single-mode, roheline

Extralink SC/APC dupleksadapter, ühemoodiline, roheline on täppiskomponent, mis on loodud kahe ühemoodilise optilise kiu joondamiseks ja ühendamiseks SC/APC liideseid kasutades. Adapteril on roheline korpus, mis näitab APC polaarsust, ja see pakub kahte SC/APC porti duplekskonfiguratsioonis, mis sobib kiudude jaotuspaneelidele, jaotuskastidele ja liiniühendustele telekommunikatsiooni- ja andmesidevõrkudes. Katmata pistikukontaktid tagavad otsese ferrule-ferrule kontakti ühemoodiliseks ülekandeks.

Eelised

Adapter tagab täpse kiu joondamise ja väikese sisestuskadu tänu täpsetele sisemise hülsi tolerantsidele. Selle dupleksvorming võimaldab paigutada saate- ja vastuvõtukiud ühes moodulis, säästes paneeli ruumi ja lihtsustades kaablite haldust. Roheline värvikood annab kohese visuaalse tuvastuse APC liideste jaoks, vähendades paigaldamise ja hoolduse ajal valede pistikutüüpide kasutamise riski.

Sobib

• Ühemoodiliste kiudude jaotuspaneelid telekommunikatsiooniruumides ja andmekeskustes
• Jaotus- ja seinale kinnitatavad korpused
• Liini kiudühendused ja ajutised parandusühendused
• Splice-sulgurite liidesed, mis vajavad SC/APC pistikuid

Peamised tehnilised andmed

• Pistiku tüüp: SC/APC dupleks
• Kiu tüüp: ühemoodiline
• Korpuse värv: roheline (APC tuvastus)
• Konfiguratsioon: dupleks (kaks ühendusporti)
• Kontaktide viimistlus: katmata ferrule-kontakt

Kasutusjuhend

Paigaldage Extralink SC/APC dupleksadapter jaotuspaneeli või jaotuskasti vastavasse avasse, veendudes, et adapter klõpsab või kinnitub korpuse konstruktsiooni kohaselt. Sisestage SC/APC pistikud patch-juhtmetest või pigtailidest igasse adapteri porti, kuni need klõpsuga paika lähevad, veendudes, et nurga all poleeritud pinnad on joondatud ja neid ei sunnita. Liiniühenduste puhul paigaldage adapter sobivasse paneeli või hoidikusse ja ühendage kaks SC/APC otsastatud kiudu, et optiline tee lõpule viia.

Soovitused

Hoidke pistikute otsapinnad puhtad ja kaitske neid tolmukorkidega enne ühendamist. Kasutage APC ferrulite jaoks sobivaid puhastustööriistu ja kontrollige pärast paigaldamist optilise võimsuse mõõturiga vähest sisestuskadu. Vältige ühendatud kiudkaablite liigset painutamist või pinget ning valige roheline APC adapter spetsiaalselt siis, kui ühendate nurga all poleeritud SC/APC pistikutega, et säilitada tagasipeegelduskadu.
