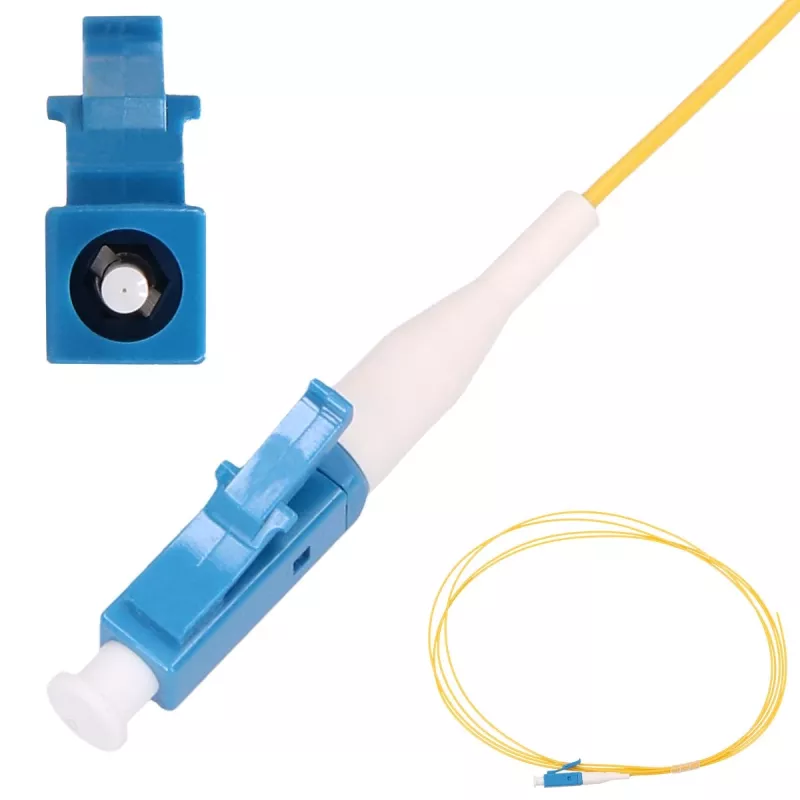

Extralink LC/UPC patsijuhe PVC ühemoodiline 900 µm G.652D 2 m

Extralink LC/UPC patsijuhe PVC ühemoodiline 900 µm G.652D 2 m on 2-meetrine ühemoodiline kiudoptiline patsijuhe koos LC/UPC pistikuga ja PVC-väliskestaga. Sisekiud on 900 µm puhverdatud ühemoodiline kiud, mis on valmistatud vastavalt ITU-T G.652D spetsifikatsioonile, tagades madala sumbuvuse ja stabiilsed edastusomadused FTTH ja muude ühemoodiliste rakenduste jaoks. Patsijuhe on mõeldud jaotuskaablite splaissimiseks, optiliste moodulite ühendamiseks ning kiudude lõpetamiseks patch-paneelides ja jaotuskarpides, kus on vaja kompaktseid pistikuid ja usaldusväärseid splaisse.

Eelised

900 µm puhverdatud kiud ja G.652D konstruktsioon tagavad madala paindetundlikkuse ja ühtlase optilise jõudluse kitsastes marsruutimiskeskkondades. LC/UPC pistik pakub kompaktset vormitegurit ja suurt ühendustihedust, mis sobib kaasaegsetele patch-paneelidele ja optilistele transiiveritele. PVC-väliskest pakub põhimehaanilist kaitset ja paindlikkust sisepaigaldistes, samas kui 2 m pikkus annab piisavalt varu splaissimiseks ja marsruutimiseks jaotuskappides ja abonendiruumides.

Sobib

• FTTH haruliini lõpetused ja abonendi väljundid
• Jaotuskaablite splaissimine jaotuskarpides
• Optiliste patch-paneelide ja kiudkorpuste lõpetamine
• Optiliste moodulite ja transiiverite ühendamine LC-portidega

Peamised tehnilised andmed

• Kiu tüüp: ühemoodiline, G.652D
• Puhverdiameeter: 900 µm
• Pistik: LC/UPC
• Kesta materjal: PVC
• Pikkus: 2 meetrit
• Kasutuskeskkond: siseruumides, FTTH, telekomi- ja andmesidevõrgud
• Madal paindekadu disain sobib kitsaks marsruutimiseks

Kasutamine

Valmistage jaotuskaabel ja patsijuhe ette suland-splaissimiseks vastavalt tavalistele kiudoptika käsitsemisprotseduuridele: eemaldage kest ja puhver, puhastage paljas kiud isopropüülalkoholiga ja lõigake täppislõikuriga. Tehke suland-splaiss patsijuhtme kiu ja jaotuskiu vahel, seejärel kaitske splaiss sobiva splaissikaitsega ja asetage see splaissialusesse või korpusesse. Suunake LC/UPC pistik vajalikule patch-paneelile või optilisele moodulile ja kinnitage kaabel, et vältida pinget splaissile ja pistikule.

Soovitused

Kasutage ühemoodilise kiu käsitsemisel sobivaid elektrostaatilisest laengust ohutuid tööriistu ja puhta ruumi tavasid. Vältige järske painutusi alla soovitatud minimaalse painderaadiuse ja kinnitage patsijuhe kaablisidemete või marsruutimisklambritega, et vältida mehaanilist stressi. Välitingimuste või karmide keskkondade jaoks kaaluge tugevama kestaga patsijuhtmeid või lisakaitset; sisetingimustes FTTH paigaldisteks on PVC-kestaga 2 m patsijuhe tavaliselt sobiv.
