Extralink CAT7 S/FTP sisepaigalduse keerdpaarkaabel 305 m EX.96570

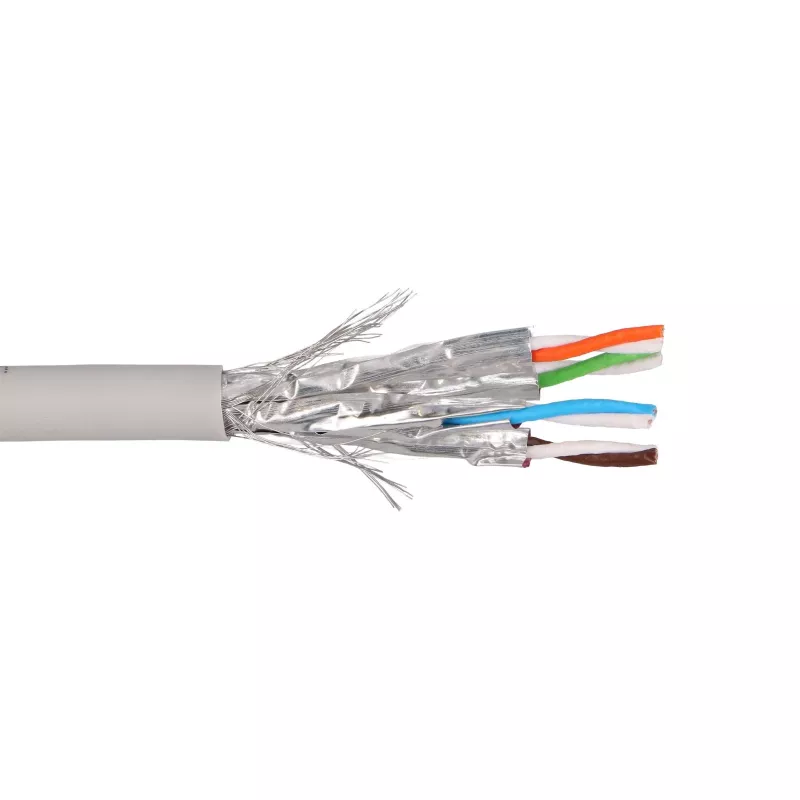

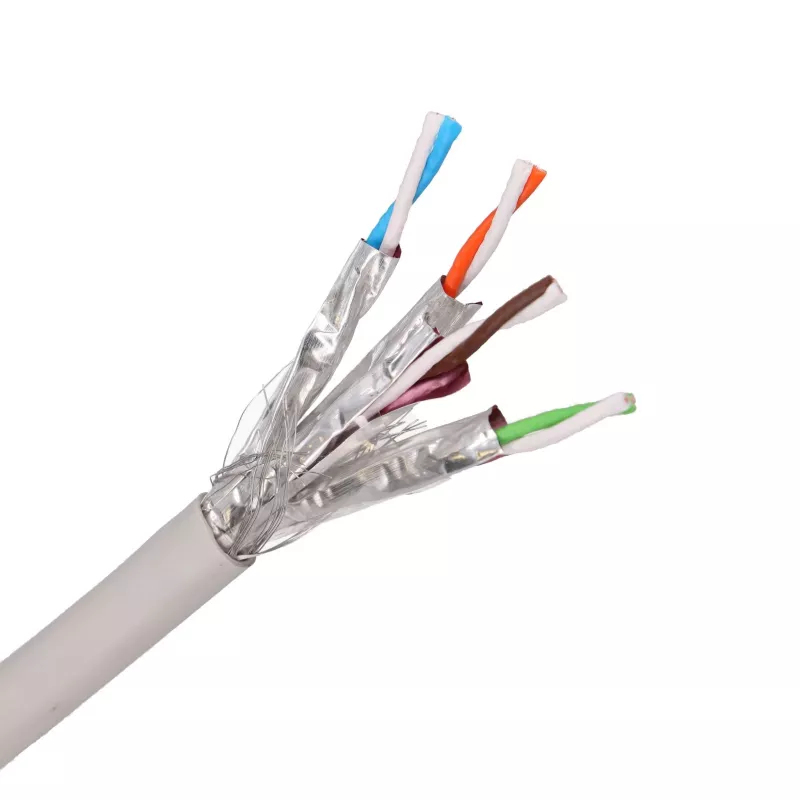

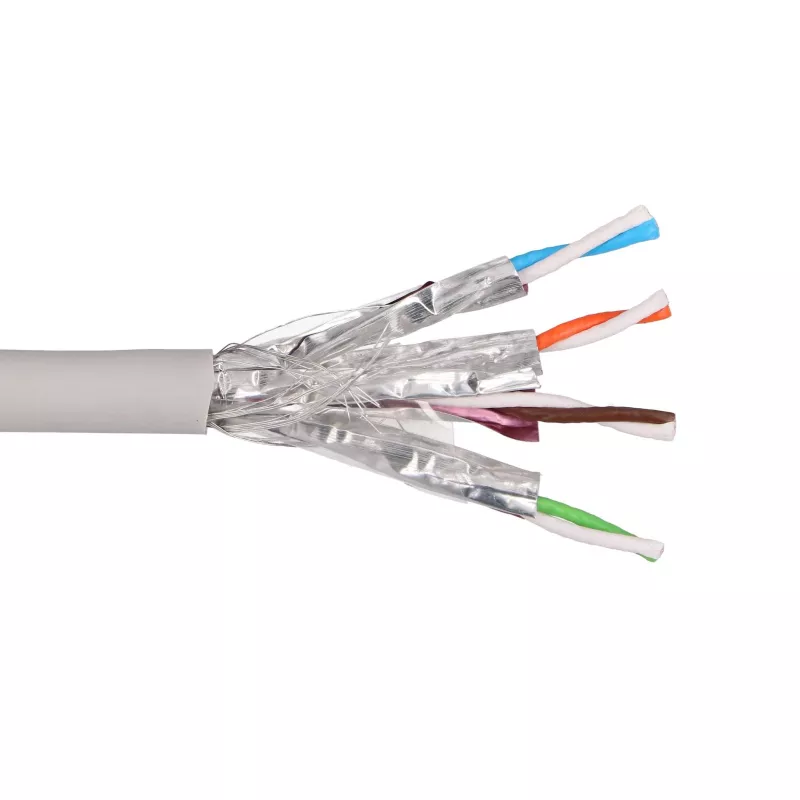

Extralink EX.96570 on 7. kategooria täisvarjestatud (S/FTP) sisekeerdpaarpaigalduskaabel, mis tarnitakse 305 m (1000 ft) tõmbeotsikuga karbil. Iga neli keerdpaari on eraldi mähitud alumiiniumfooliumi ja kogu südamik on ümbritsetud üldise punutud ekraaniga koos äravoolujuhtmega (maandusjuhe), mis on S/FTP disaini määrav konstruktsioon. Mõeldud püsivaks hoonesiseseks struktureeritud kaabelduseks, toetab see 10 Gigabit Ethernet (10GBASE-T) kogu 7. kategooria ribalaiusel kuni 600 MHz ja vastab Class F / FA jõudlusnõuetele.

Eelised

Individuaalselt fooliumiga varjestatud paaride ja üldise punutud ekraani kombinatsioon annab sellele kaablile suurepärase kaitse võõra läbirääkimise ja välise elektromagnetilise häire eest, muutes selle tugevamaks valikuks kui varjestamata või ühekordse ekraaniga tüübid tihedate kaablikimpude, toiteliinide lähedal asuvate trasside ja elektrimüra keskkondade jaoks. Tahked paljas vaskjuhid hoiavad alalisvoolu takistuse madalana ja edastuse stabiilsena pikkadel linkidel, samas kui leegiaeglustav madala suitsu ja halogeenivaba (LSZH) ümbrise eraldab tulekahju korral minimaalselt suitsu ja mitte mürgiseid halogeenigaase, sobides kontoritesse, avalikesse hoonetesse ja muudesse asustatud ruumidesse. Kaabel on täielikult tagasiühilduv Cat6A, Cat6 ja Cat5e seadmetega ning tõmbeotsikuga pakend toidab kaablit sujuvalt ilma takerdumise või paindumiseta.

Sobib kasutamiseks

• Püsiv struktureeritud kaabeldus kontorites, andmeruumides ja ärihoonetes
• 10 Gigabit Ethernet magistraalid ja kiired tööjaama ühendused
• Paigaldused, mis on avatud EMI-le, tihedale kimpimisele või lähedal asuvatele toitekaablitele
• Varjestatud paigalduspaneelide, võrgupistikute ja keystone-moodulite toitmine
• IP-kaamerate, pääsupunktide ja PoE-seadmete ühendused, mis nõuavad täielikku varjestust

Peamised tehnilised andmed

• Bränd: Extralink
• Mudel / MPN: EX.96570
• EAN: 5904960296570
• Kaablistandard: Cat7 (7. kategooria), Class F / FA
• Varjestus: S/FTP (iga paar fooliumiga varjestatud pluss üldine punutud ekraan koos äravoolujuhtmega)
• Juht: tahke paljas vask (CU), 23 AWG
• Paarid: 4 keerdpaari (8 juhti)
• Isolatsioon: PE / HDPE dielektrik
• Ümbris: LSZH (madala suitsu ja halogeenivaba), sisekasutuseks
• Ribalaius: kuni 600 MHz
• Edastuskiirus: kuni 10 Gbit/s (10GBASE-T); samuti 2.5G/5GBASE-T
• Karakteristlik takistus: 100 O
• Standardid: ISO/IEC 11801, EN 50173-1, IEC 61156-5, EN 50288

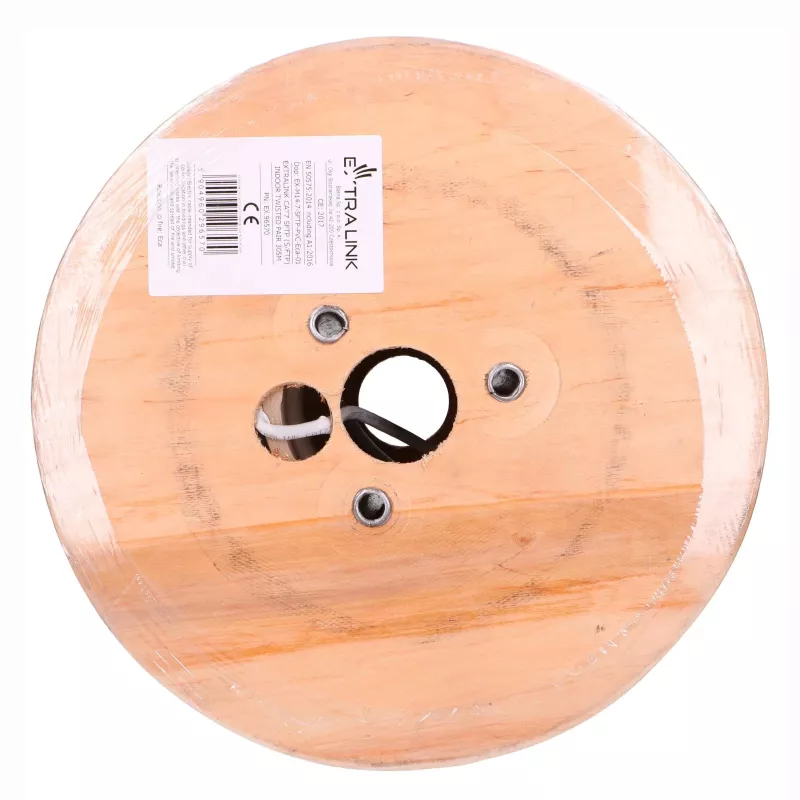

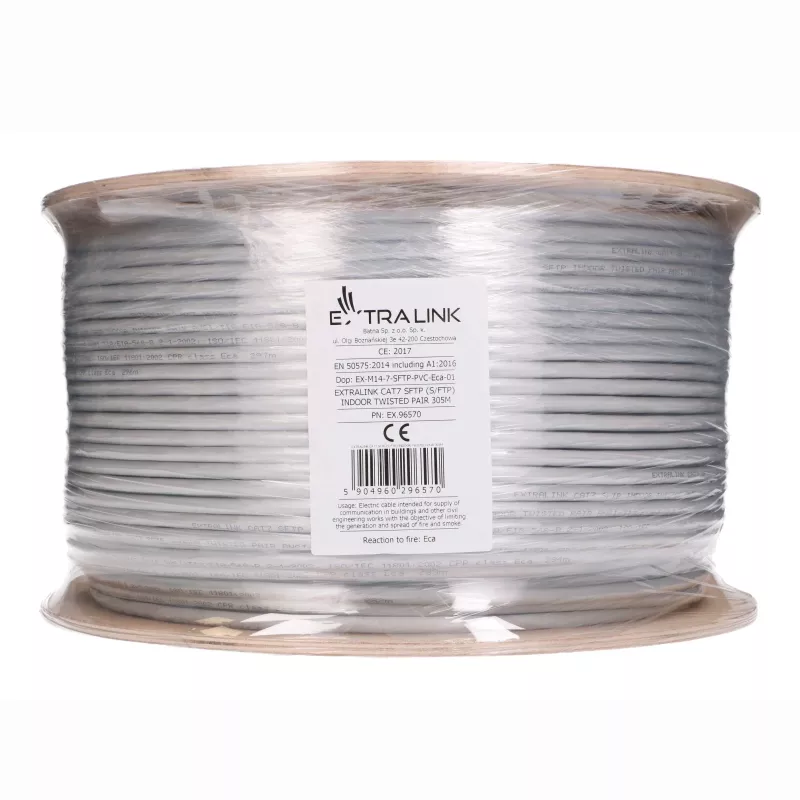

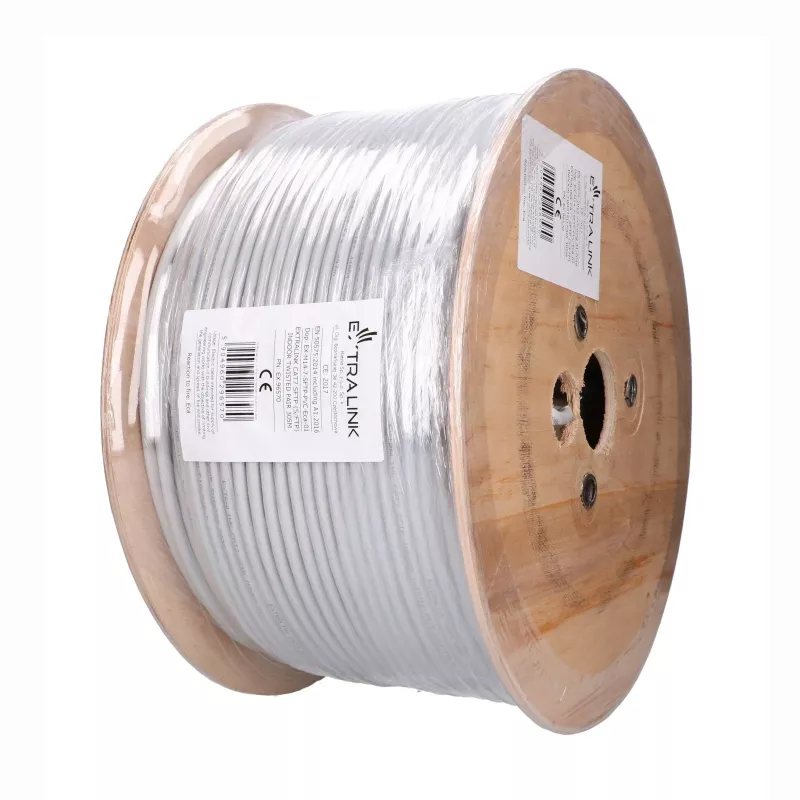

• Pikkus: 305 m (1000 ft) tõmbeotsikuga karp

Kasutamine

Tõmmake vajalik pikkus otse karbist, suunates seda mööda kavandatud kaabliteed ja vältides järske painde, mis on väiksemad kui kaabli minimaalne painderaadius. Lõigake vajaliku pikkusega, eemaldage LSZH ümbris, keerake tagasi üldine punutud ekraan ja ühendage äravoolujuhe maandusega paigalduspaneelil, seejärel keerake iga paari minimaalselt lahti ja lõpetage varjestatud Cat6A või Cat7 keystone-pistikupesade, paigalduspaneelide või RJ45-pistikute külge vastavalt T568A/T568B värviskeemile. Säilitage varjestuse pidevus otsast otsani ja ühendage ekraan maandusega riiulis, et saavutada S/FTP täielik kasu. Pärast paigaldust testige iga linki sertifitseeritud kaablitestriga, et kinnitada õige ühendus ja jõudlus.

Soovitused

Usaldusväärse 10 Gigabit töö tagamiseks hoidke üksikud lingid 100 m kanali piirangu sees, kasutage varjestatud (STP) pistikuid ja pistikupesasid kogu lingi ulatuses ning maandage ekraan ühes või mõlemas otsas vastavalt oma maandusskeemile. Hoidke paari keerdusid võimalikult lõpetamispunkti lähedal, vältige kaabli paralleelset vedu toiteliinidega ja sertifitseerige iga paigaldatud link ISO/IEC 11801 järgi enne kasutuselevõttu.
