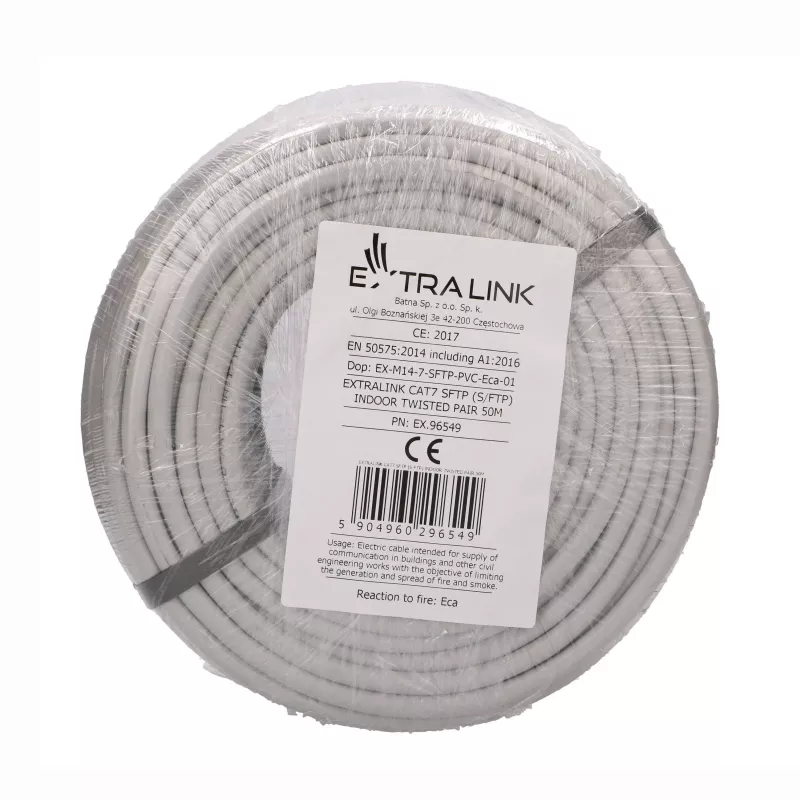

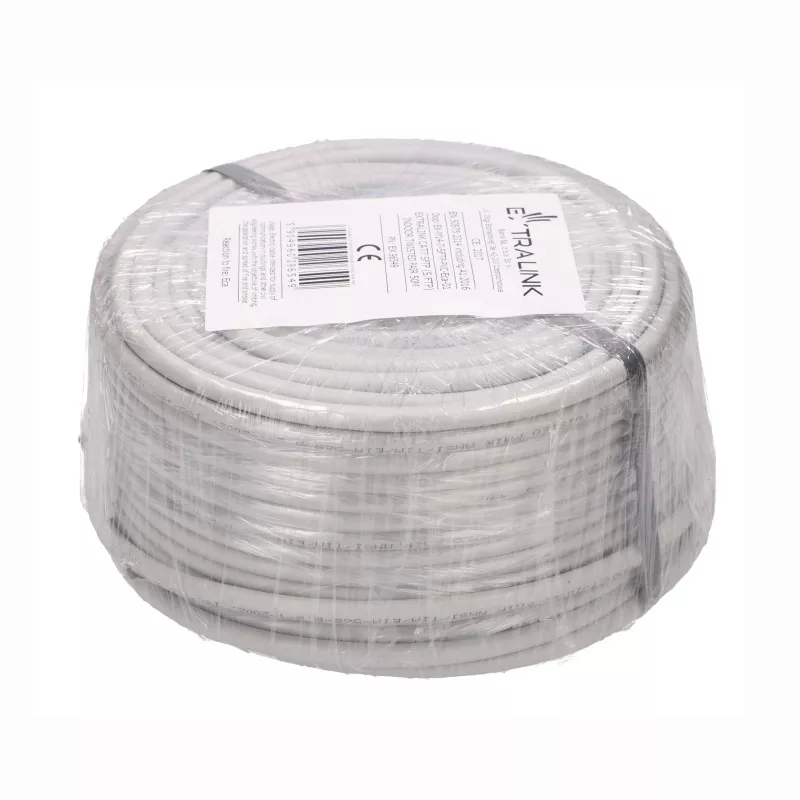

Extralink CAT7 S/FTP sisekaabel keerdpaar 50 m EX.96549

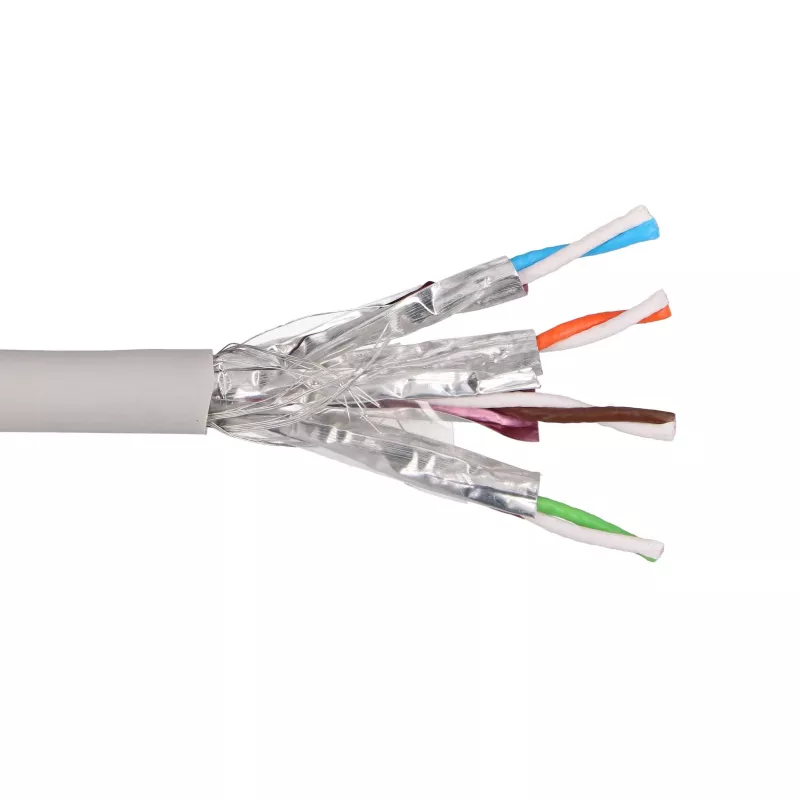

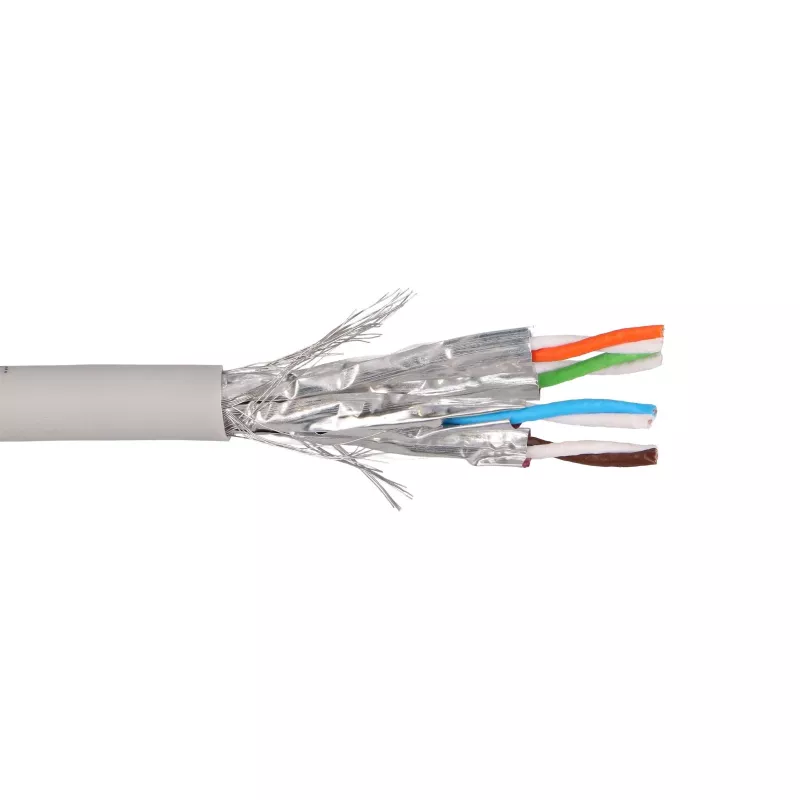

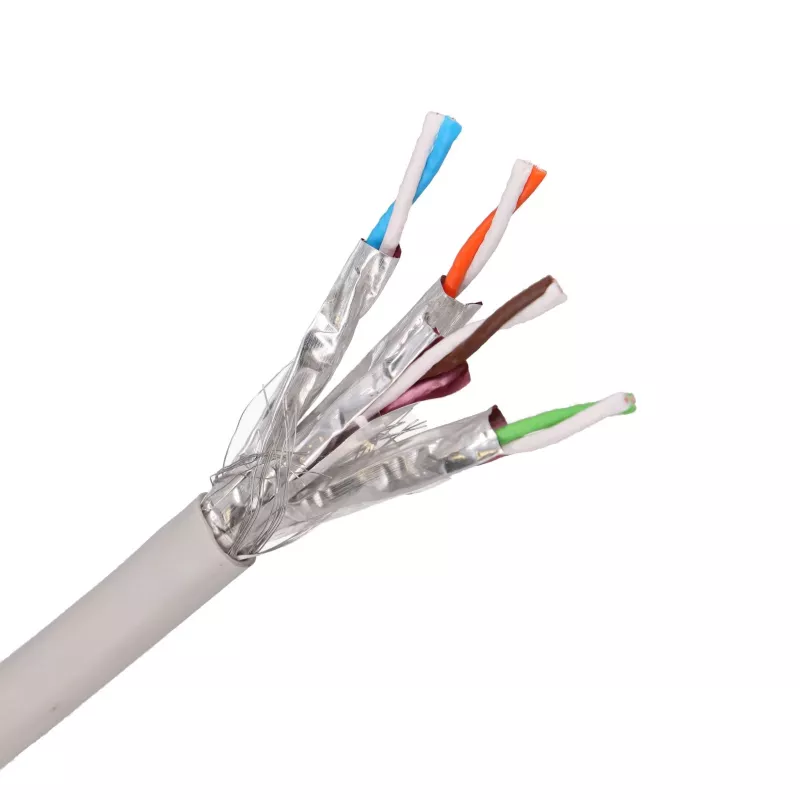

Extralink EX.96549 on 7. kategooria täisvarjestatud (S/FTP) sisekaabel keerdpaar, tarnitakse 50 m pikkusena. Iga nelja keerdpaari ümber on individuaalne alumiiniumfoolium ja kogu südamik on ümbritsetud üldise punutud varjestusega koos äravoolujuhtmega (maandus), mis on S/FTP disaini määrav konstruktsioon. Mõeldud püsivaks hoonesiseseks struktureeritud kaabelduseks, toetab see 10 Gigabit Ethernetit (10GBASE-T) kogu 7. kategooria ribalaiusel kuni 600 MHz ja vastab Class F / FA jõudlusnõuetele.

Eelised

Individuaalselt fooliumiga varjestatud paaride ja üldise punutud varjestuse kombinatsioon annab sellele kaablile suurepärase kaitse võõrsummutuse ja välise elektromagnetilise häire eest, muutes selle tugevamaks valikuks kui varjestamata või ühekordse varjestusega tüübid tihedate kaablikimpude, toiteliinide läheduses ja elektrimürakeskkonnas. Tahked paljasvaskjuhid hoiavad alalisvoolutakistuse madalana ja edastuse stabiilsena üle lingi, samas kui leegiaeglustav madala suitsu ja halogeenivaba (LSZH) ümbrisekiht eraldab tulekahju korral minimaalselt suitsu ja mitte mürgiseid halogeenigaase, sobides kontoritesse, avalikesse hoonetesse ja muudesse ruumidesse. Kaabel on täielikult tagasiühilduv Cat6A, Cat6 ja Cat5e seadmetega ning 50 m pikkus on mugav lühikeste magistraalliinide, ühe ruumi kaabelduse ja üksikute seadmeühenduste jaoks ilma täispooli kasutamata.

Sobib kasutamiseks

• Püsiv struktureeritud kaabeldus kontorites, andmeruumides ja ärihoonetes
• 10 Gigabit Etherneti lingid ja kiired tööjaamaühendused
• Paigaldused, mis on avatud EMI-le, tihedale kimpimisele või lähedalasuvatele toiteliinidele
• Varjestatud paigalduspaneelide, võrgupistikupesade ja keystone-moodulite toitmine
• IP-kaamerate, pääsupunktide ja PoE-seadmete ühendused, mis nõuavad täisvarjestust

Peamised tehnilised andmed

• Bränd: Extralink
• Mudel / MPN: EX.96549
• EAN: 5904960296549
• Kaabli standard: Cat7 (7. kategooria), Class F / FA
• Varjestus: S/FTP (iga paar fooliumvarjestusega pluss üldine punutud varjestus koos äravoolujuhtmega)
• Juht: tahke paljasvask (CU), 23 AWG
• Paarid: 4 keerdpaari (8 juhti)
• Isolatsioon: PE / HDPE dielektrik
• Ümbris: LSZH (madala suitsu ja halogeenivaba), sisekasutuseks
• Ribalaius: kuni 600 MHz
• Edastuskiirus: kuni 10 Gbit/s (10GBASE-T); samuti 2.5G/5GBASE-T
• Karakteristlik takistus: 100 Ω
• Standardid: ISO/IEC 11801, EN 50173-1, IEC 61156-5, EN 50288
• Pikkus: 50 m

Kasutamine

Paigaldage kaabel mööda kavandatud teekonda, vältides teravaid painutusi, mis on väiksemad kui kaabli minimaalne painderaadius. Lõigake vajaliku pikkusega, eemaldage LSZH ümbris, keerake üldine punutud varjestus tagasi ja ühendage äravoolujuhe maandusega paigalduspaneelil, seejärel keerake iga paari lahti minimaalselt ja lõpetage varjestatud Cat6A või Cat7 keystone-pistikupesade, paigalduspaneelide või RJ45 pistikutega vastavalt T568A/T568B värviskeemile. Säilitage varjestuse pidevus otsast otsani ja ühendage varjestus maandusega riiulis, et saavutada S/FTP täielik kasu. Pärast paigaldust testige iga linki sertifitseeritud kaablitestriga, et kinnitada õige ühendus ja jõudlus.

Soovitused

Usaldusväärse 10 Gigabit töö tagamiseks hoidke üksikud lingid 100 m kanali piires, kasutage kogu lingi ulatuses varjestatud (STP) pistikuid ja pistikupesasid ning maandage varjestus ühes või mõlemas otsas vastavalt oma maandusskeemile. Hoidke paaride keerdud võimalikult lõpetamispunkti lähedal, vältige kaabli paigaldamist paralleelselt toiteliinidega ja sertifitseerige iga paigaldatud link vastavalt ISO/IEC 11801 enne kasutuselevõttu.
