Extralink CAT7 S/FTP sisekaabel keerdpaar 100 m EX.96556

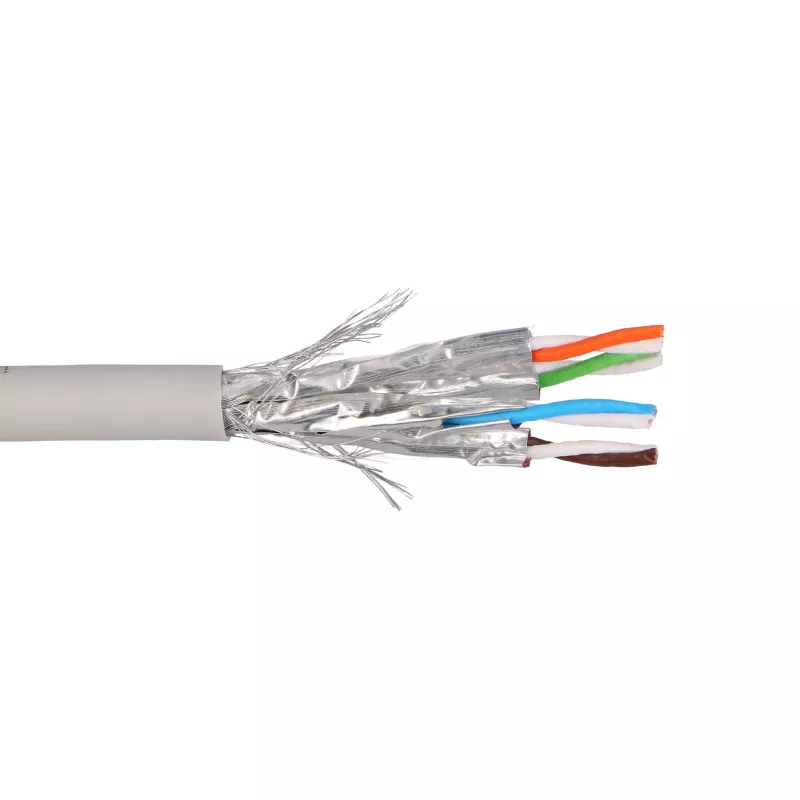

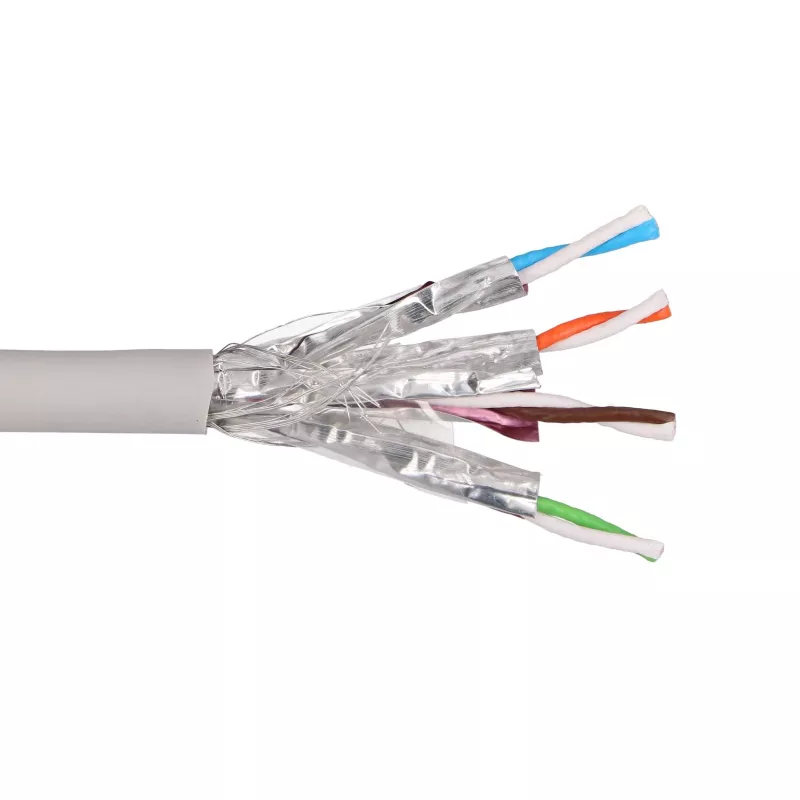

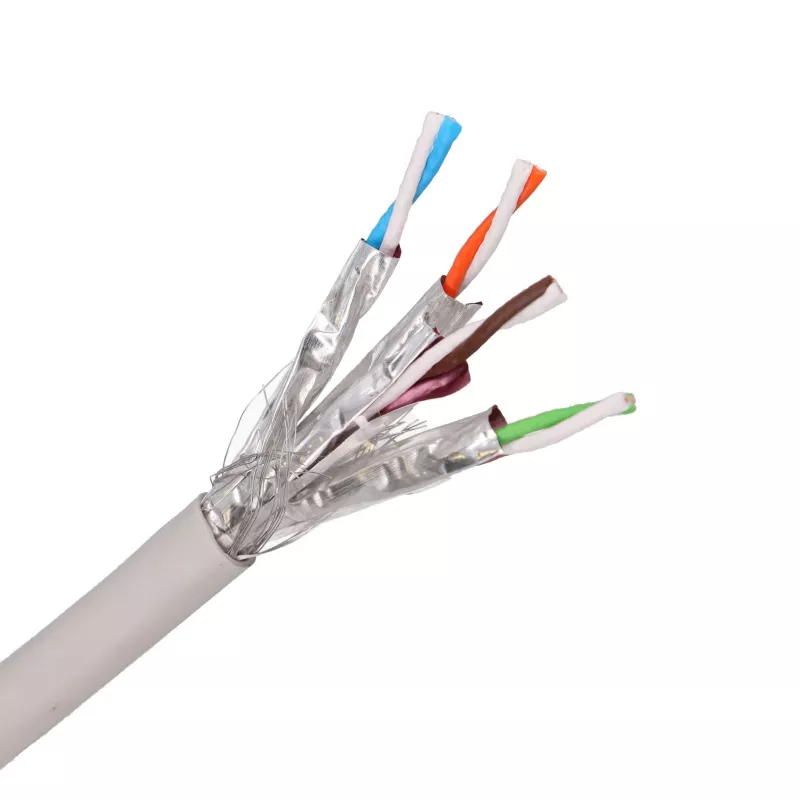

Extralink EX.96556 on 7. kategooria täisvarjestatud (S/FTP) sisekaabel keerdpaar, mis tarnitakse 100 m rullis. Iga nelja keerdpaari on eraldi mähitud alumiiniumfooliumi ja kogu südamik on ümbritsetud üldise punutud ekraaniga koos maandusjuhtmega, mis on S/FTP disaini määrav konstruktsioon. Mõeldud püsivaks hoonesiseseks struktureeritud kaabelduseks, toetab see 10 Gigabit Ethernetit (10GBASE-T) kogu 7. kategooria ribalaiusel kuni 600 MHz ja vastab Class F / FA jõudlusnõuetele.

Eelised

Individuaalselt fooliumiga varjestatud paaride ja üldise punutud ekraani kombinatsioon annab sellele kaablile suurepärase kaitse võõra läbirääkimise ja välise elektromagnetilise häire eest, muutes selle tugevamaks valikuks kui varjestamata või ühekordse ekraaniga tüübid tihedates kaablikimpudes, toitekaablite läheduses ja elektrimürakeskkonnas. Tahked paljas vaskjuhid hoiavad alalisvoolu takistuse madala ja edastuse stabiilse pikkade linkide korral, samas kui leegiaeglustav madala suitsu ja halogeenivaba (LSZH) ümbris eraldab tulekahju korral minimaalselt suitsu ja mitte mürgiseid halogeenigaase, sobides kontoritesse, avalikesse hoonetesse ja muudesse ruumidesse. Kaabel on täielikult tagasiühilduv Cat6A, Cat6 ja Cat5e seadmetega ning 100 m rull on mugav kogus väikese kontori, ühe korruse või mitme üksiku pistikupesa kaabeldamiseks.

Sobib kasutamiseks

• Püsiv struktureeritud kaabeldus kontorites, andmeruumides ja ärihoonetes
• 10 Gigabit Etherneti magistraalid ja kiired tööjaama ühendused
• Paigaldused, mis on avatud EMI-le, tihedale kimpimisele või lähedalasuvatele toitekaablitele
• Varjestatud paigalduspaneelide, võrgupistikupesade ja keystone-moodulite toitmine
• IP-kaamerate, pääsupunktide ja PoE-seadmete ühendused, mis nõuavad täielikku varjestust

Peamised tehnilised andmed

• Bränd: Extralink
• Mudel / MPN: EX.96556
• EAN: 5904960296556
• Kaabli standard: Cat7 (7. kategooria), Class F / FA
• Varjestus: S/FTP (iga paar fooliumiga varjestatud pluss üldine punutud ekraan maandusjuhtmega)
• Juht: tahke paljas vask (CU), 23 AWG
• Paarid: 4 keerdpaari (8 juhti)
• Isolatsioon: PE / HDPE dielektrik
• Ümbris: LSZH (madala suitsu ja halogeenivaba), sisekasutuseks, hall
• Ribalaius: kuni 600 MHz
• Edastuskiirus: kuni 10 Gbit/s (10GBASE-T); samuti 2.5G/5GBASE-T
• Karakteristlik takistus: 100 Ω
• Standardid: ISO/IEC 11801, EN 50173-1, IEC 61156-5, EN 50288

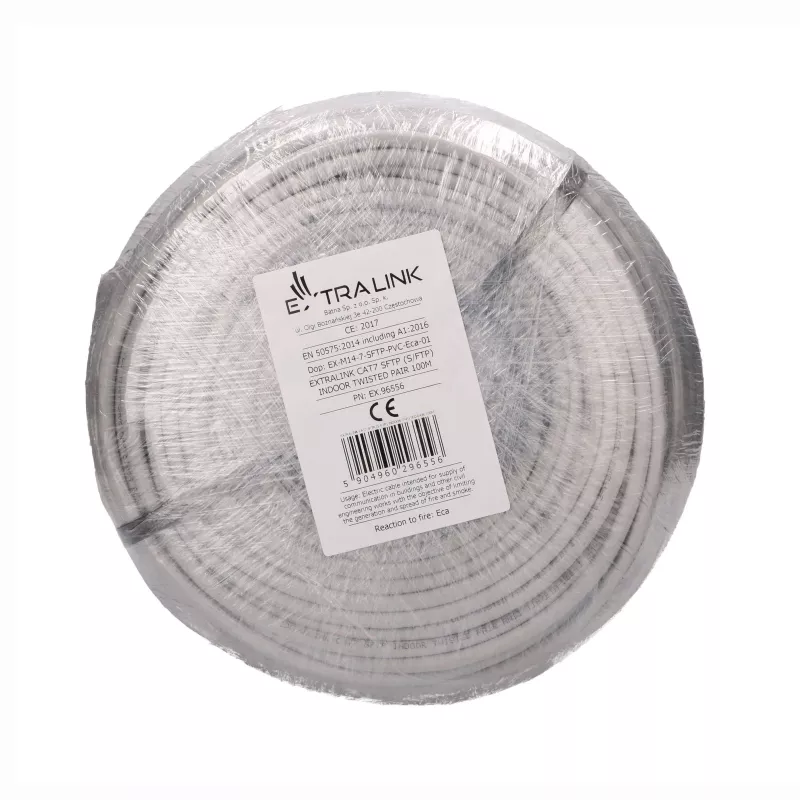

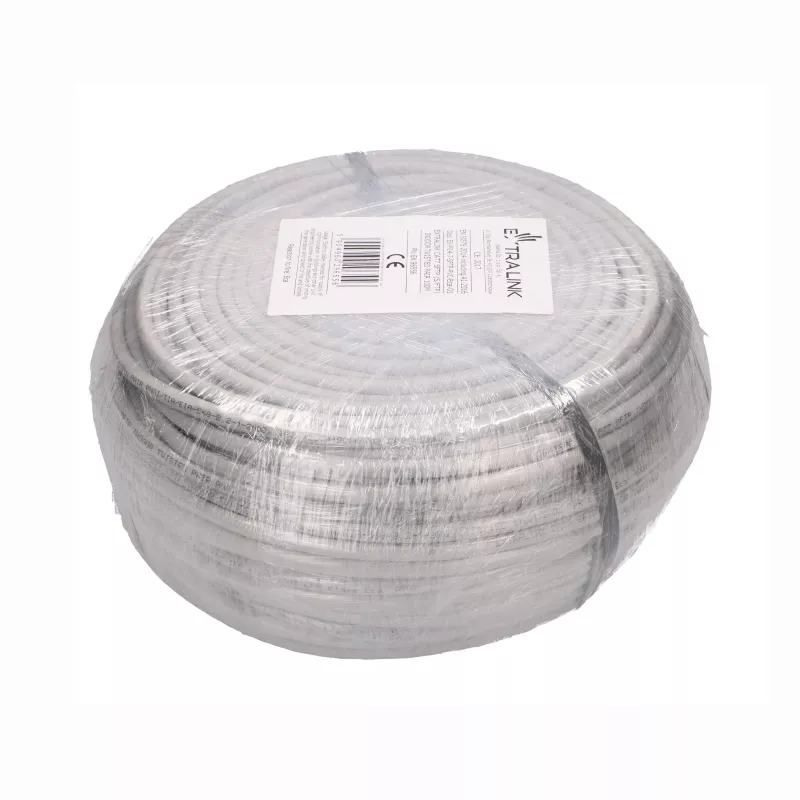

• Pikkus: 100 m rull

Kasutamine

Tõmmake vajalik pikkus otse rullilt, suunates seda mööda kavandatud kaabliteed ja vältides järske paindeid, mis on väiksemad kui kaabli minimaalne painderaadius. Lõigake vajaliku pikkusega, eemaldage LSZH ümbris, keerake üldine punutud ekraan tagasi ja ühendage maandusjuhe maandusega paigalduspaneelil, seejärel keerake iga paari minimaalselt lahti ja lõpetage varjestatud Cat6A või Cat7 keystone-pistikupesade, paigalduspaneelide või RJ45-pistikute külge vastavalt T568A/T568B värviskeemile. Säilitage varjestuse pidevus otsast otsani ja ühendage ekraan maandusega riiulis, et saavutada S/FTP täielik kasu. Pärast paigaldamist testige iga linki sertifitseeritud kaablitestriga, et kinnitada õige ühendus ja jõudlus.

Soovitused

Usaldusväärseks 10 Gigabit tööks hoidke üksikud lingid 100 m kanali piires, kasutage kogu lingi ulatuses varjestatud (STP) pistikuid ja pistikupesasid ning maandage ekraan ühes või mõlemas otsas vastavalt oma maandusskeemile. Hoidke paaride keerdumist võimalikult lõpetamispunkti lähedal, vältige kaabli paralleelset vedu toitekaablitega ja sertifitseerige iga paigaldatud link vastavalt ISO/IEC 11801 enne kasutuselevõttu.
