Extralink CAT6A U/UTP indoor twisted pair installation cable 305 m White EX.96631

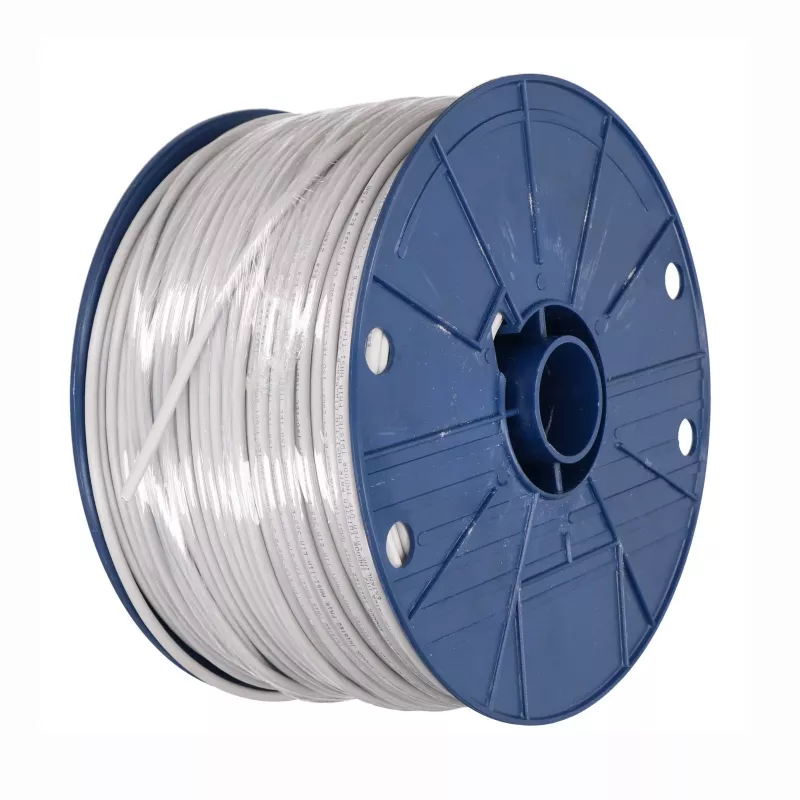

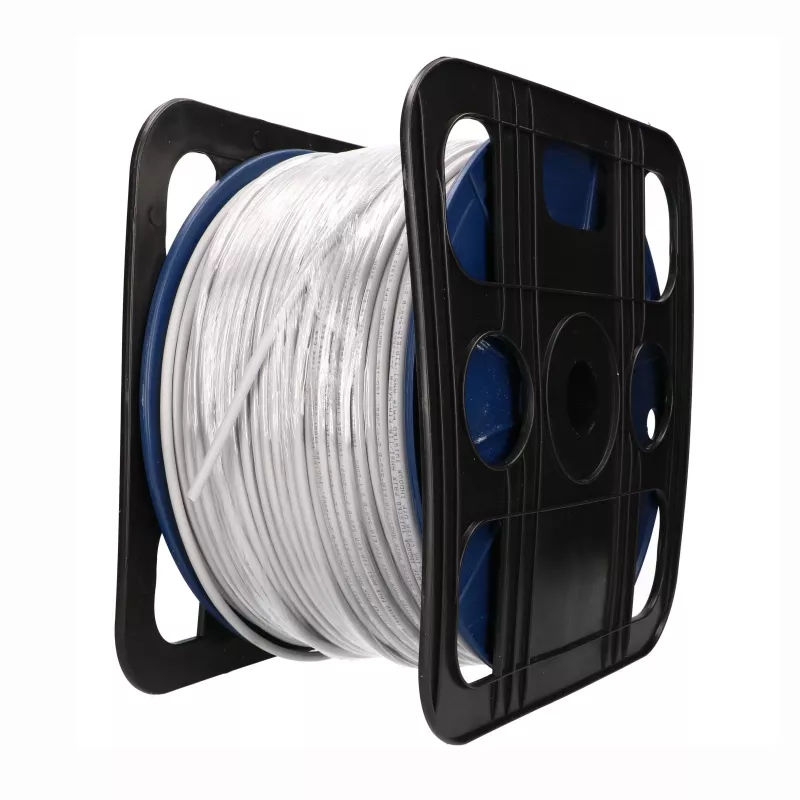

Extralink EX.96631 on 6. kategooria varjestamata (U/UTP) sisekasutuseks mõeldud keerdpaarpaigalduskaabel, mis tarnitakse 305 m (1000 ft) tõmbeotsikuga karbirullil. See on ehitatud nelja paari tahke paljaskupferjuhi ja plastikust paaride eraldajaga (risttäiteaine) ning on mõeldud püsivaks hoonesiseseks struktureeritud kaabelduseks, toetades 10 Gigabit Etherneti (10GBASE-T) kogu Cat6A ribalaiusel kuni 500 MHz.

Eelised

Tahked paljaskupferjuhid tagavad madala alalisvoolutakistuse ja stabiilse signaaliedastuse pikkadel vahemaadel, samas kui keskne risttäiteaine hoiab nelja paari ühtlaselt paigutatuna, vähendades ristkõnet. Karbirulli pakend võimaldab kaablit sujuvalt välja tõmmata ilma takerdumise või murdumiseta, muutes selle ideaalseks paigaldamiseks seinte, lagede, torude ja kaablikanalite kaudu. U/UTP disainina on see kerge ja lihtne ühendada keystone-pistikupesade, paigalduspaneelide ja RJ45-pistikute külge.

Sobib kasutamiseks

• Püsiv struktureeritud kaabeldus kontorites, kodudes ja ärihoonetes
• 10 Gigabit Etherneti magistraalid ja kiired tööjaamaühendused
• Paigaldus seintesse, lagedesse, torudesse ja kaablialustesse
• Paigalduspaneelide, võrgupistikupesade ja keystone-moodulite ühendamine
• IP-kaamerate, pääsupunktide ja PoE-seadmete ühendused

Peamised tehnilised andmed

• Bränd: Extralink
• Mudel / MPN: EX.96631
• EAN: 5904960296631
• Kaabli standard: Cat6a (6. kategooria A)
• Varjestus: U/UTP (varjestamata keerdpaar)
• Juht: tahke paljaskupfer (CU), 24 AWG
• Paarid: 4 keerdpaari (8 juhti) plastikust paaride eraldajaga
• Isolatsioon: HDPE dielektrik
• Kest: PVC, sisekasutuseks
• Ribalaius: kuni 500 MHz
• Edastuskiirus: kuni 10 Gbit/s (10GBASE-T)

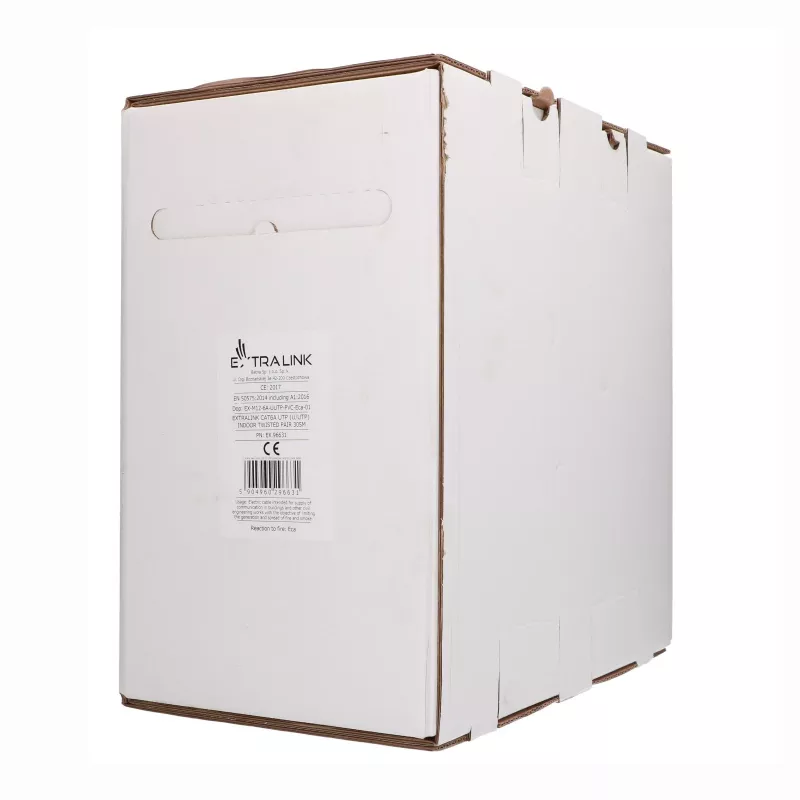

• Pikkus: 305 m (1000 ft) karbirull
• Värv: Valge

Kasutamine

Tõmmake vajalik pikkus otse karbist, suunates kaablit mööda kavandatud teekonda, vältides järske paindeid, mis on väiksemad kui kaabli minimaalne painderaadius. Lõigake vajaliku pikkusega, eemaldage PVC-kest, keerake iga paari lahti minimaalselt ja ühendage Cat6A või Cat6 keystone-pistikupesade, paigalduspaneelide või RJ45-pistikute külge vastavalt T568A/T568B värviskeemile. Pärast paigaldust testige iga linki sertifitseeritud kaablitestriga, et kinnitada õige ühendus ja Cat6A jõudlus.

Soovitused

Usaldusväärseks 10 Gigabit tööks hoidke üksikud lõigud 100 m kanalipiirides, säilitage paaride keerdusid võimalikult lähedal ühenduspunktile ja vältige kaabli paralleelset paigaldamist elektriliinidega. Kasutage kogu lingi ulatuses Cat6A-klassi pistikuid ja pistikupesasid ning sertifitseerige iga paigaldatud lõik vastavalt ISO/IEC 11801 Class EA nõuetele enne kasutuselevõttu.
