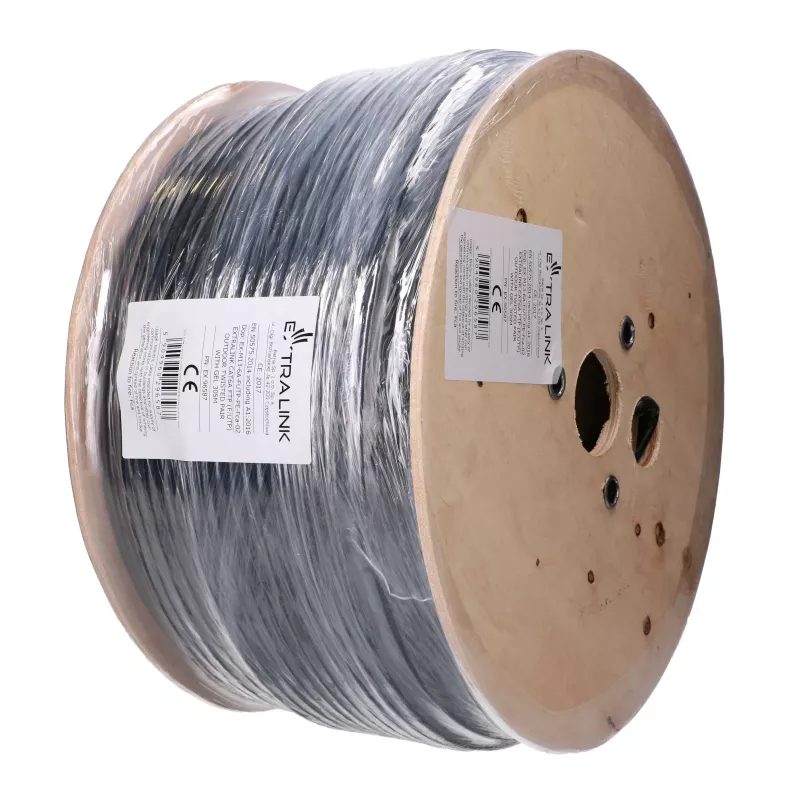

Extralink CAT6A FTP (F/UTP) välispaigalduse keerdpaarkaabel geeliga 305 m EX.96587

Extralink EX.96587 on 6A kategooria fooliumvarjestusega (F/UTP) välispaigalduse keerdpaarpaigalduskaabel, mis tarnitakse 305 m (1000 ft) rullil. Neli varjestamata keerdpaari on ümbritsetud ühe ühise alumiiniumfooliumvarjestusega, millel on äravoolujuhe (maandusjuhe), samas kui südamik on täidetud veetõkkegeeliga ja mähitud veekindlasse teipi UV-kindla polüetüleenist (PE) väliskesta alla. See suletud, geeliga täidetud konstruktsioon võimaldab kaablit paigaldada õues, maa all või niisketes kanalites ning see toetab 10 Gigabit Ethernetit (10GBASE-T) kogu Cat6A ribalaiusel kuni 500 MHz.

Eelised

Geelitäidis ja veekindel teip takistavad niiskuse sissetungimist piki kaablit, nii et link töötab jätkuvalt isegi maetuna, torustikus või vihma käes, samas kui tugev PE väliskest talub UV-kiirgust ja laia temperatuurivahemikku pikaajaliseks välistingimustes kasutamiseks. Üldine fooliumvarjestus (F/UTP) summutab väliseid elektromagnetilisi häireid ja kaitseb kiiret signaali pikkadel vahemaadel, ning tahked paljasvaskjuhid hoiavad alalisvoolutakistuse madalal stabiilseks edastuseks. Kaabel on ka tagasiühilduv Cat6 ja Cat5e seadmetega, muutes selle tulevikukindlaks selgrooks välistingimustes kasutatavatele linkidele.

Sobib kasutamiseks

• Välistingimustes struktureeritud kaabeldus hoonete, mastide ja kõrvalhoonete vahel
• Otse maetavad ja maa-alused kanalitrassid (geeliga täidetud, veetõkestatud)
• 10 Gigabit Etherneti selgrood ja kiired punkt-punkti ühendused
• Välistingimustes IP-kaamerad, traadita pääsupunktid ja PoE-seadmed
• Välistingimustele mõeldud paigalduspaneelide, võrgupistikupesade ja keystone-moodulite toitmine

Peamised tehnilised andmed

• Bränd: Extralink
• Mudel / MPN: EX.96587
• EAN: 5904960296587
• Kaabli standard: Cat6a (kategooria 6A), klass EA
• Varjestus: F/UTP (üldine alumiiniumfooliumvarjestus äravoolujuhtmega, varjestamata paarid)
• Juht: tahke paljas vask (CU), 23 AWG
• Paarid: 4 keerdpaari (8 juhti)
• Isolatsioon: PE / HDPE dielektrik
• Väliskest: polüetüleen (PE), UV-kindel, geeliga täidetud veekindla teibiga (välistingimustes)
• Ribalaius: kuni 500 MHz
• Edastuskiirus: kuni 10 Gbit/s (10GBASE-T); samuti 2,5G/5GBASE-T
• Karakteristlik takistus: 100 O
• Standardid: ISO/IEC 11801-1, EN 50173-1, ANSI/TIA-568-C.2, IEC 61156-5, EN 50288-6-1
• Pikkus: 305 m (1000 ft) rull

Kasutamine

Tõmmake rullilt vajalik pikkus mööda kavandatud välis- või maa-alust trassi, järgides kaabli minimaalset painderaadiust ja vältides teravaid murdeid. Lõigake vajaliku pikkusega, eemaldage PE-kest, pühkige geel ära, keerake fooliumvarjestus tagasi ja ühendage äravoolujuhe maandusega paigalduspaneelil, seejärel keerake iga paari lahti minimaalselt ja lõpetage Cat6A või Cat6 keystone-pistikupesade, paigalduspaneelide või RJ45-pistikute külge vastavalt T568A/T568B värviskeemile. Säilitage varjestuse pidevus ja maandage varjestus riiulis ning tihendage või kasutage läbiviike igas välistingimustes sisenemispunktis, et vesi sisse ei pääseks. Pärast paigaldamist testige iga linki sertifitseeritud kaablitestriga, et kinnitada juhtmestik ja Cat6A jõudlus.

Soovitused

Usaldusväärseks 10 Gigabit tööks hoidke üksikud lõigud 100 m kanali piires, kasutage välistingimustele mõeldud varjestatud pistikuid ja korpuseid ning maandage fooliumvarjestus vastavalt oma maandusskeemile. Kaitske mõlemat otsa niiskuse eest tihendatud läbiviikude või ilmastikukindlate karpidega, järgige tõmbamisel ettenähtud painderaadiust ja tõmbetugevust ning sertifitseerige iga paigaldatud lõik standardile ISO/IEC 11801 Class EA enne kasutuselevõttu.
