Extralink CAT6A F/FTP sisekaabel keerdpaar 305 m EX.96624

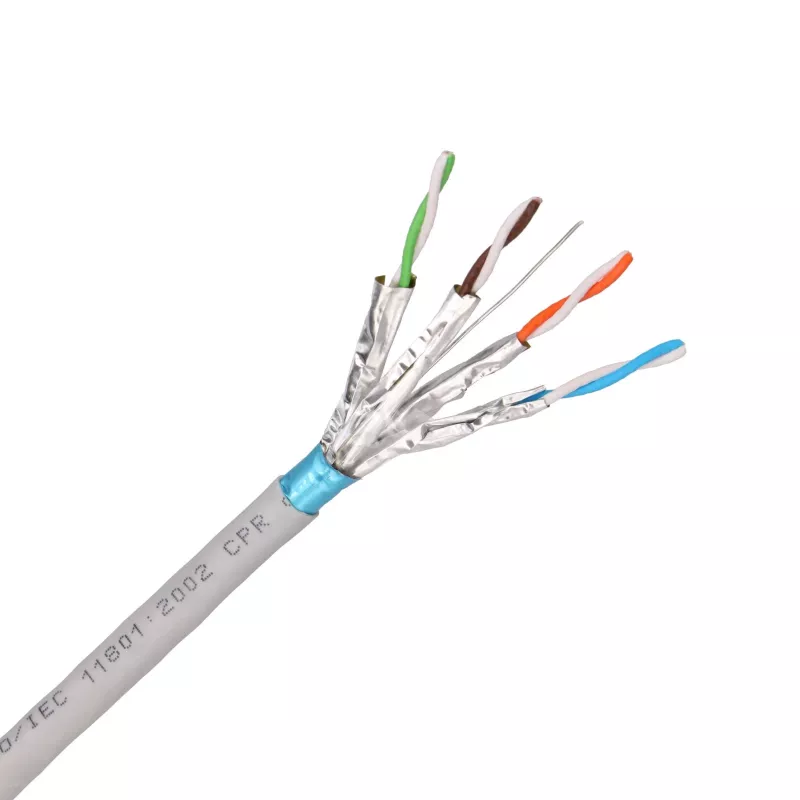

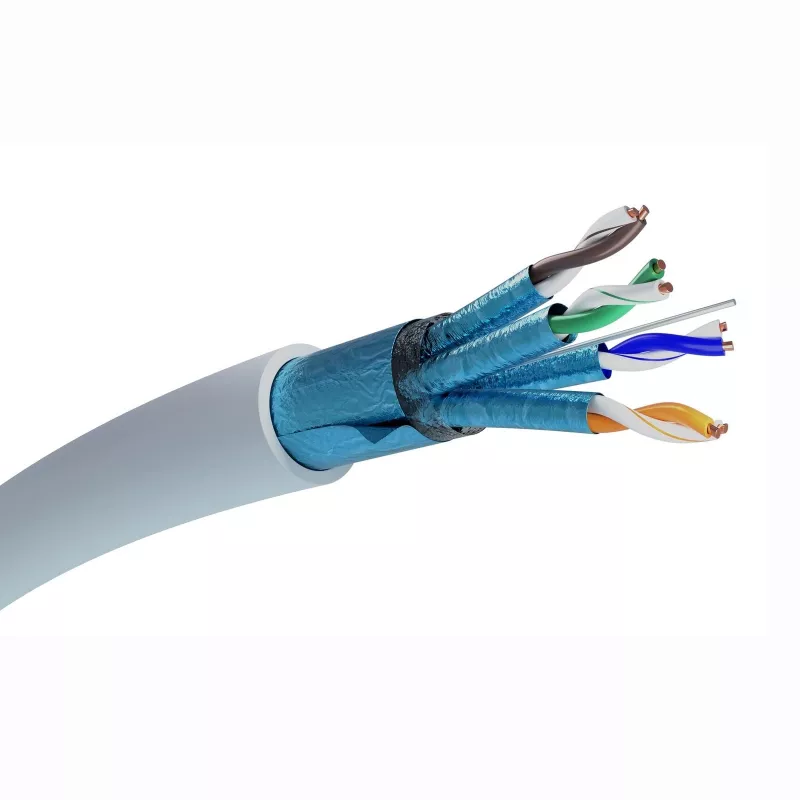

Extralink EX.96624 on 6. kategooria täisvarjestatud (F/FTP) sisekaabel keerdpaariga, mis on pakitud 305 m (1000 ft) tõmbe-karpi. Iga nelja keerdpaari ümber on individuaalne alumiiniumfoolium ja kogu südamik on suletud teise, üldise alumiiniumfooliumi ekraaniga koos äravoolujuhtmega (maandus), andes F/FTP konstruktsiooni, mis määratleb selle mudeli. See on loodud püsivaks hoonesiseseks struktureeritud kaabelduseks ja toetab 10 Gigabit Ethernet (10GBASE-T) kogu Cat6A ribalaiusel kuni 500 MHz.

Eelised

Kahekordne fooliumvarjestus summutab võõrast ülekostet ja välist elektromagnetilist häiret, muutes selle kaabli paremaks valikuks kui varjestamata tüübid tihedates kaablikimpudes, elektriliinide läheduses ja elektrimürakeskkonnas. Tahked paljasvaskjuhid hoiavad alalisvoolu takistuse madala ja signaali jõudluse stabiilsena pikkadel linkidel, samas kui leegiaeglustav madala suitsu ja halogeenivaba (LSZH) ümbris eraldab tulekahjus minimaalselt suitsu ja mitte mürgiseid halogeenigaase, sobides kontoritesse, avalikesse hoonetesse ja muudesse asustatud ruumidesse. Tõmbekarpi pakend toidab kaablit sujuvalt ilma takerdumise või paindumiseta.

Sobib kasutamiseks

• Püsiv struktureeritud kaabeldus kontorites, andmeruumides ja ärihoonetes
• 10 Gigabit Ethernet selgroog ja kiired tööjaama ühendused
• Paigaldused, mis on avatud EMI-le, tihedale kimpimisele või lähedalasuvatele toitekaablitele
• Varjestatud paigalduspaneelide, võrgupistikute ja keystone-moodulite toitmine
• IP-kaamera, pääsupunkti ja PoE-seadmete ühendused, mis vajavad varjestust

Peamised tehnilised andmed

• Bränd: Extralink
• Mudel / MPN: EX.96624
• EAN: 5904960296624
• Kaabli standard: Cat6a (kategooria 6A)

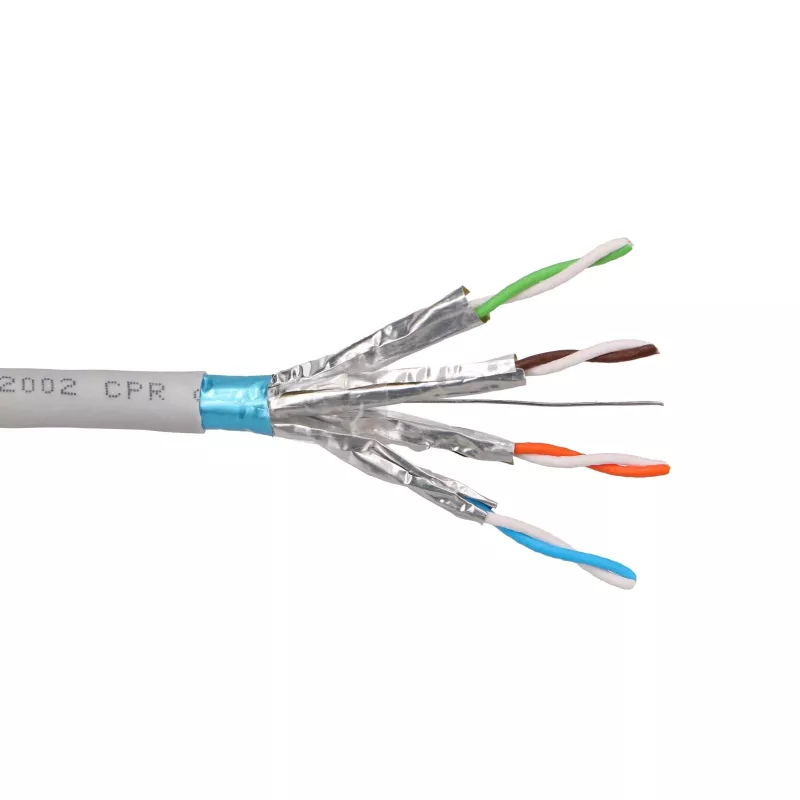

• Varjestus: F/FTP (iga paar fooliumvarjestusega pluss üldine fooliumekraan äravoolujuhtmega)
• Juht: tahke paljas vask (CU), 23 AWG
• Paarid: 4 keerdpaari (8 juhti)
• Isolatsioon: HDPE dielektrik
• Ümbris: LSZH (madala suitsu ja halogeenivaba), sisekasutuseks
• Ribalaius: kuni 500 MHz
• Edastuskiirus: kuni 10 Gbit/s (10GBASE-T)
• Karakteristlik takistus: 100 Ω

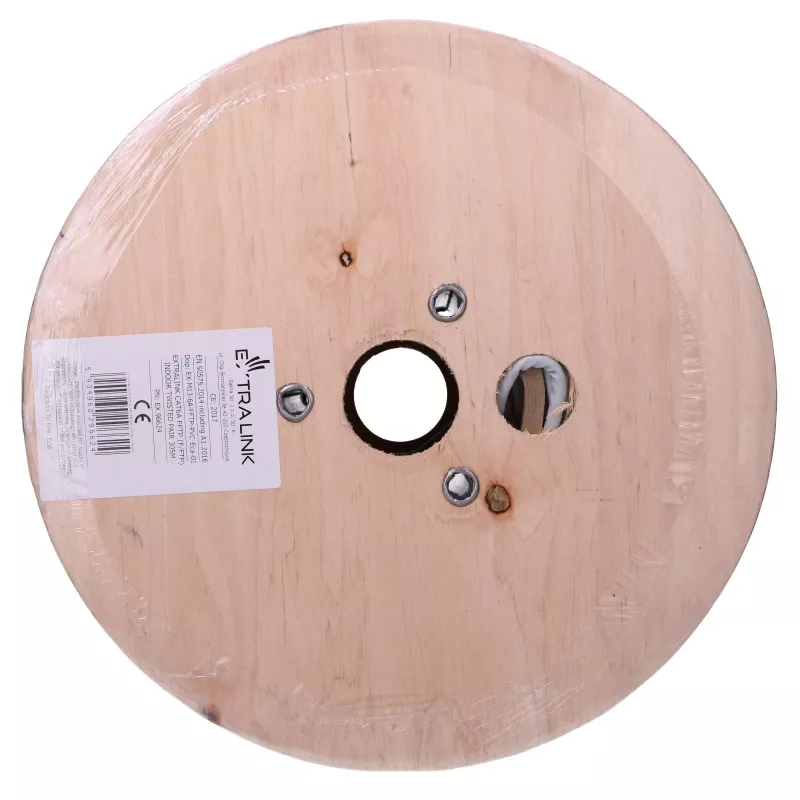

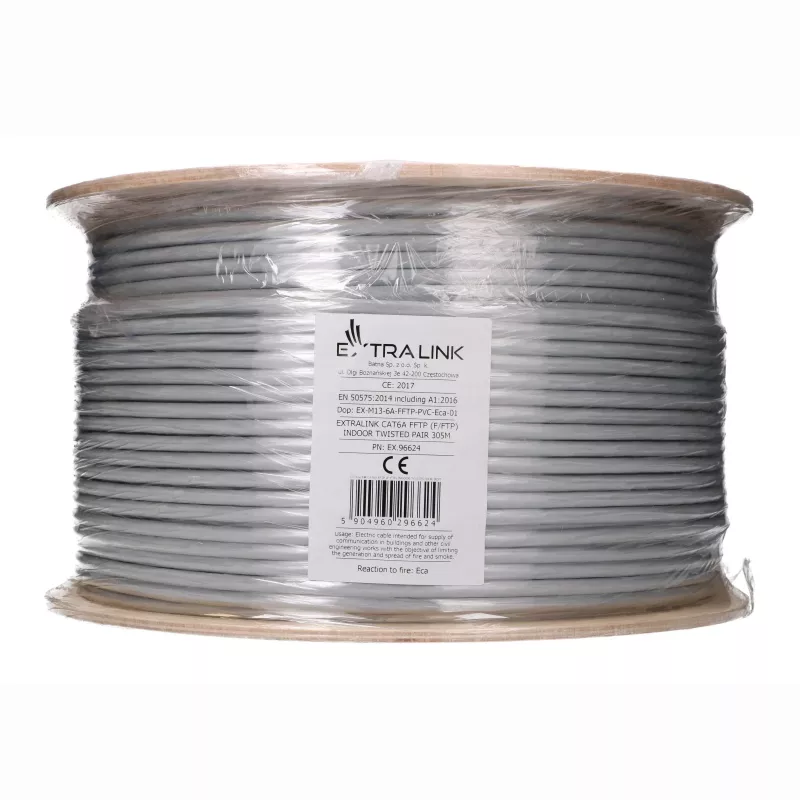

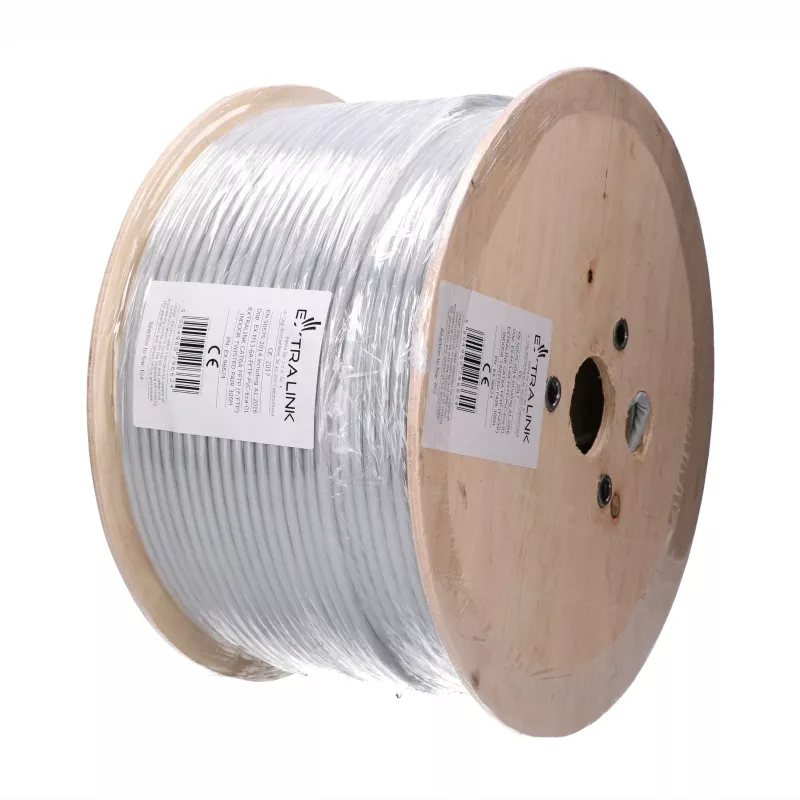

• Pikkus: 305 m (1000 ft) tõmbe-karp

Kuidas kasutada

Tõmmake vajalik pikkus otse karbist, suunates seda mööda planeeritud kaabliteed ja vältides järske painde alla kaabli minimaalse painderaadiuse. Lõigake vajaliku pikkusega, eemaldage LSZH ümbris, keerake tagasi üldine fooliumekraan ja ühendage äravoolujuhe maandusega paigalduspaneelil, seejärel keerake iga paari lahti minimaalselt ja lõpetage varjestatud Cat6A või Cat6 keystone-pistikute, paigalduspaneelide või RJ45 pistikutega vastavalt T568A/T568B värviskeemile. Säilitage varjestuse pidevus otsast otsani ja ühendage ekraan maandusega riiulis, et realiseerida F/FTP täielik kasu. Pärast paigaldust testige iga linki sertifitseeritud kaablitestriga, et kinnitada õige ühendus ja Cat6A jõudlus.

Soovitused

Usaldusväärseks 10 Gigabit tööks hoidke üksikud lõigud 100 m kanali piirides, kasutage varjestatud (STP) pistikuid ja pistikupesasid kogu lingi ulatuses ning maandage ekraan ühes või mõlemas otsas vastavalt oma maandusskeemile. Hoidke paari keerdud võimalikult lähedal lõpetuspunktile, vältige kaabli paralleelset vedu toitekaablitega ja sertifitseerige iga paigaldatud lõik standardile ISO/IEC 11801 Class EA enne kasutuselevõttu.
