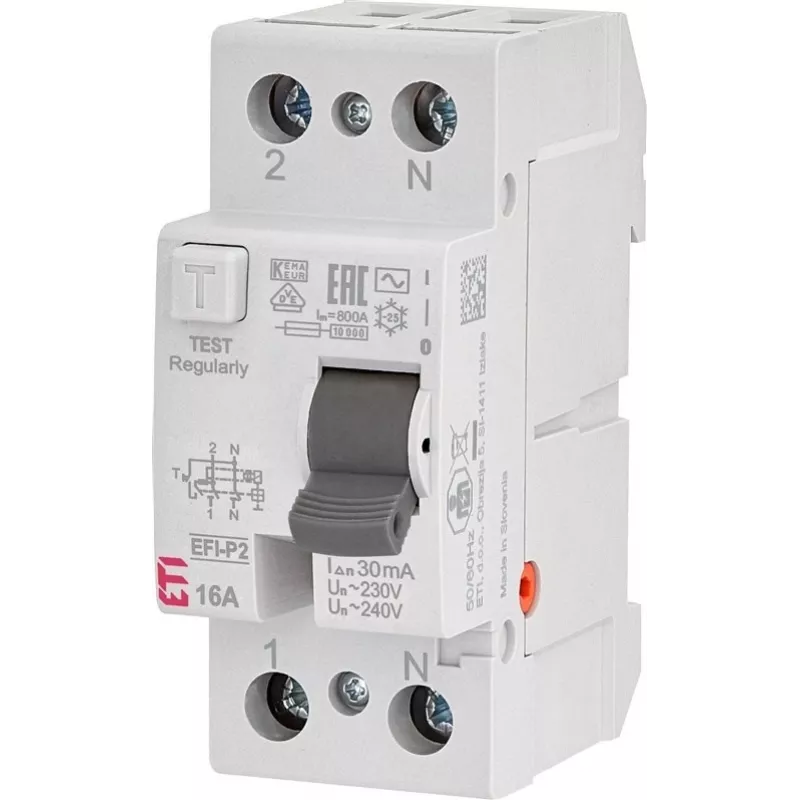

ETI EFI-P2 Rikkevoolukaitselüliti 2P 16A 30mA Tüüp A

Elektri rikked võivad põhjustada tõsiseid vigastusi või tulekahju. ETI EFI-P2 rikkevoolukaitselüliti (RCCB) tuvastab maanduslekkevoolud alates 30 mA ja ühendab vooluringi hetkega lahti, kaitstes inimesi ja vara elektrilöögi ja isolatsioonirikke ohtude eest.

Kellele see on mõeldud

See RCCB on hädavajalik elamute, äri- ja kergetööstuslike paigaldiste jaoks. Elektrikud, kilbikojad ja hooldustehnikud hindavad selle usaldusväärset kaitset, kompaktset suurust ja vastavust rahvusvahelistele ohutusstandarditele.

Peamised omadused

• 2-pooluseline disain ühefaasiliste 230 V AC vooluringide jaoks
• Nimivool 16 A, sobib tüüpilistele pistikupesa- ja valgustusahelatele
• Tundlik 30 mA väljalülituslävi isikukaitseks
• Tüüp A väljalülitus: reageerib vahelduv- ja pulseerivale alalisvoolule
• Hetkeline väljalülitus kiireks lahutamiseks
• DIN-liistu kinnitus, ainult 2 moodulit lai
• Suured klemmid võtavad vastu juhte kuni 25 mm²
• Kõrge 10 kA tingimuslik lühisepinge nimiväärtus
• Vastab IEC/EN 61008-1

Tehnilised andmed

• Seadme tüüp: Rikkevoolukaitselüliti (RCCB)
• Pooluste arv: 2P
• Nimivool (In): 16 A
• Nimilekkevool (IΔn): 30 mA
• Rikkevoolu tüüp: A
• Nimipinge (Un): 230 V AC
• Nimisagedus: 50/60 Hz
• Nimitingimuslik lühisvool (Inc): 10 kA
• Nimiimpulsspinge (Uimp): 4 kV
• Nimiisolatsioonipinge (Ui): 500 V
• Kinnitusviis: DIN-liist (35 mm)
• Klemmi mahtuvus: 1-25 mm² (täis/keerdunud)
• Pingutusmoment: 2.5 Nm
• Kaitseaste (klemmid): IP20
• Kaitseaste (korpused): IP40
• Töötemperatuur: -25°C kuni +55°C
• Standardid: IEC/EN 61008-1
• Väljalülituskarakteristik: Hetkeline
• Mooduli laius: 2 moodulit

Näpunäited

Paigaldage see RCCB alati sobiva kaitselüliti (MCB) järel ülekoormuskaitseks. Testige seadet regulaarselt sisseehitatud testnupuga, et tagada õige töö. Vooluringide puhul, millel on alalisvoolu komponendid (nt EV-laadijad või PV-inverterid), kaaluge vajadusel B-tüüpi RCCB-d.
