Ernitec Small Form Factor Pluggable (SFP) transiiver andmesideühendus kuni 550m 50/125 µm mitmemoosilise fiibri abil

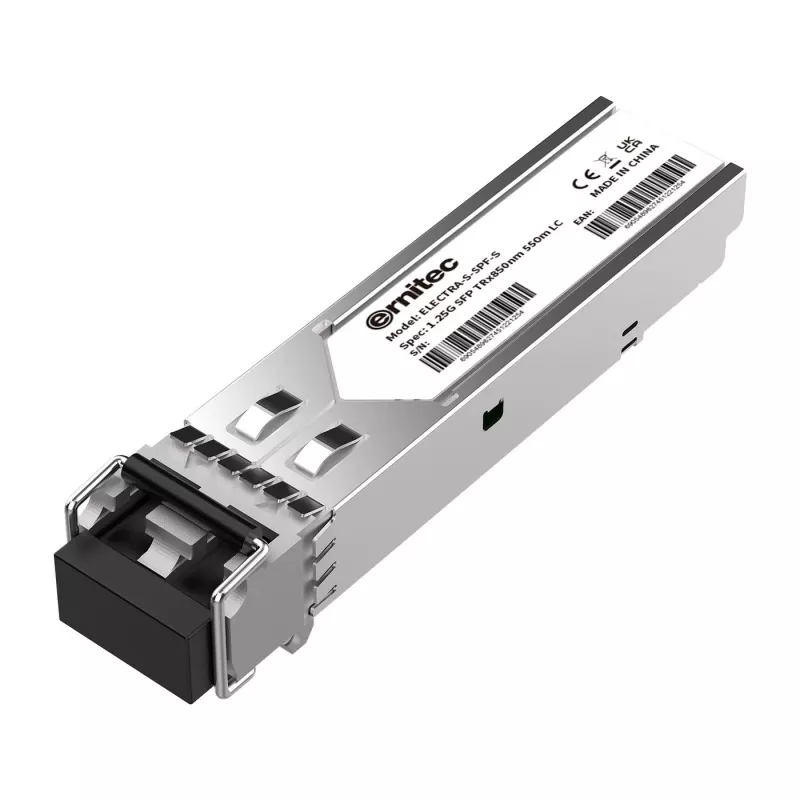

Ernitec ELECTRA-S-SFP-S on väikese kujuteguriga ühendatava (SFP) fiiberoptilise transiiveri moodul, mis on mõeldud kiireks andmeedastuseks üle mitmemoosilise fiibri. Moodul vastab SFP MSA spetsifikatsioonidele ja sisaldab VCSEL laserit, PIN fotodetektorit, LD draiverit, piiravat võimendit ja digitaalset diagnostikamonitori. See toetab ülekannet üle 50/125 µm mitmemoosilise fiibri kuni 550 m ja sellel on vastupidavuse ja professionaalse välimuse jaoks metallist korpus.

Eelised

SFP kujutegur pakub kuumalt ühendatavat paindlikkust ja laia ühilduvust SFP portidega. Integreeritud digitaalne diagnostika võimaldab optiliste ja elektriliste parameetrite monitoorimist. Metallik viimistlus parandab mehaanilist kaitset ja soojuse hajumist, samas kui VCSELi ja PIN fotodetektori kombinatsioon pakub stabiilset mitmemoosilist optilist jõudlust lühikese kuni keskmise ulatusega ühendustele.

Sobib

• Ülikoolilinnakute ja hoonete magistraalsidelülid
• Switchist switchi või switchist serveri ühendused
• Tööstuslikud ja kaubanduslikud võrguseadmed SFP portidega
• Mitmemoosilise fiibri paigaldised kasutades 50/125 µm kaablit

Peamised spetsifikatsioonid

• Liides: SFP
• Fiibritüüp: Mitmemoosiline fiiber (50/125 µm)
• Maksimaalne ühenduse kaugus: kuni 550 m (50/125 µm MMF-iga)
• Laseri tüüp: VCSEL
• Diagnostika: Digitaalne diagnostikamonitor toetatud
• Korpuse värvus: Metallik

Kasutamine

Sisestage ELECTRA-S-SFP-S moodul ühilduvasse SFP porti, nagu switchid, ruuterid või meediumikonverterid, samal ajal kui hostseade on seadme käsiraamatu järgi toiteall. Ühendage mitmemoosiline fiiber (50/125 µm) sobivate LC või määratud pistikute abil, tagage õige fiibri polaarsus ja kindlad ühendused. Kontrollige ühendust ja diagnostikat hostseadme liidese kaudu ning vajadusel monitoorige teatatud parameetreid.

Soovitused

Kasutage määratud mitmemoosilise fiibri tüübiga (50/125 µm) ja hoidke fiibripistikud puhtad. Järgige ESD ettevaatusabinõusid käsitsemise ajal ja tutvuge hostseadme ühilduvusloendiga, et tagada digitaalse diagnostika ja SFP parameetrite täielik töötugi.
