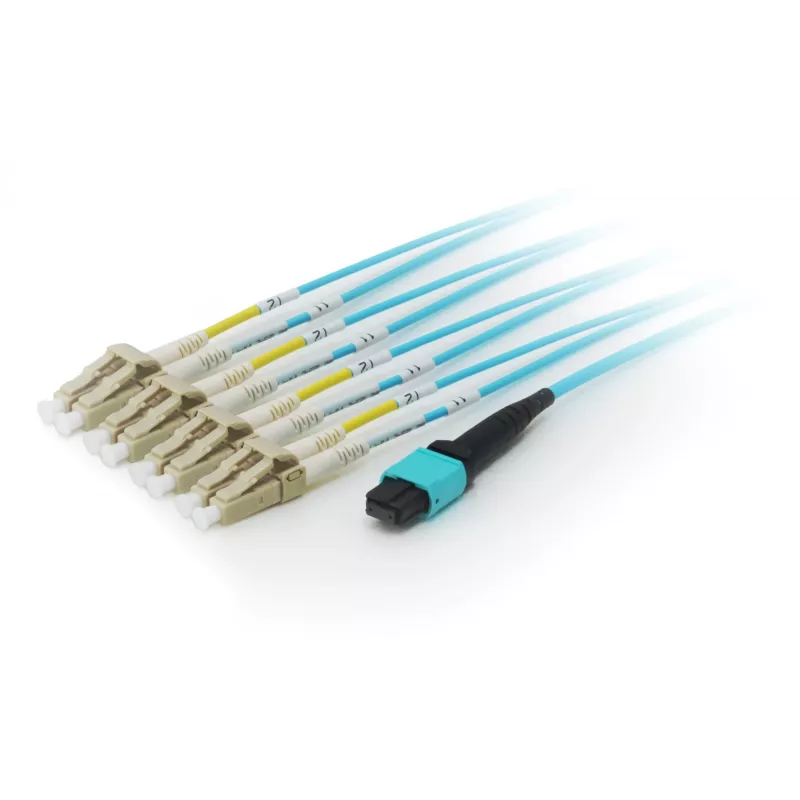

Equip MTP/MTP fiiberoptiline magistraalkaabel, OM4, 3m

Equip MTP/LC magistraalne fiiberoptiline ühendusjuhe OM4 on eelterminaldatud fiiberoptiline kaabelduslahendus, mis on loodud suure ribalaiusega ja suure tihedusega keskkondadele. See 3 m magistraal kasutab OM4 mitmemoodilist kiudu (50 µm südamik) ning ühendab MTP ja LC otsastused, et toetada usaldusväärset kiiret andmeedastust andmekeskustes ja ettevõtete võrkudes.

Eelised

OM4 kiud pakub täiustatud modaalribalaiust, et parandada signaali jõudlust mitmemoodiliste kiudühenduste kaudu. Eelterminaldatud MTP/MTP ja 4×LC pistikud vähendavad paigaldusaega ja võimalikke otsastusvigu. Magistraalkujundus toetab paralleeloptika arhitektuure ja sobib 40G ja 100G Etherneti kasutuselevõtuks, pakkudes ühtlast sumbumist ja lihtsustatud kaabeldushaldust.

Sobib

• Andmekeskustele, mis vajavad suure tihedusega kiudühendusi
• 40G/100G Etherneti üleslingid ja lülitid
• Ettevõtete magistraal- ja serverifarmi ühendused
• Paralleeloptika ja breakout-rakendused

Peamised spetsifikatsioonid

• Tüüp: eelterminaldatud kiudmagistraal
• Kiu režiim: OM4 mitmemoodiline
• Südamiku läbimõõt: 50 µm
• Pikkus: 3 m
• Pistikud: MTP magistraalil koos 4×LC breakoutiga
• Toetab: 40G/100G Ethernet
• Bränd: EQUIP
• MPN: 25556307
• EAN: 4015867192511

Kasutusjuhend

Planeeri magistraali marsruut läbi oma patch-paneelide või kiudkassettide, kontrolli pistikute polaarsust ja kontaktide paigutust vastavalt oma paralleeloptika või breakout-konfiguratsioonile ning sisesta MTP pistik vastavasse MTP porti. Suuna 4×LC otsad sihtseadmete või lüliti portidesse ja kinnita need patch-paneelis või adapteris. Testi kokkupandud linki sobiva kiudtestimise seadmega, et kinnitada sumbumist ja järjepidevust enne lingi tootmisse lülitamist.

Soovitused

Käsitse MTP ja LC pistikuid hoolikalt: hoia kaitsekorgid peal kuni sisestamiseni, väldi kiu painutamist alla minimaalse painderaadiuse ja kasuta puhastusvahendeid tolmu eemaldamiseks enne ühendamist. Järgi tootja juhiseid polaarsuse ja kaabeldushalduse osas, et säilitada lingi jõudlus.
