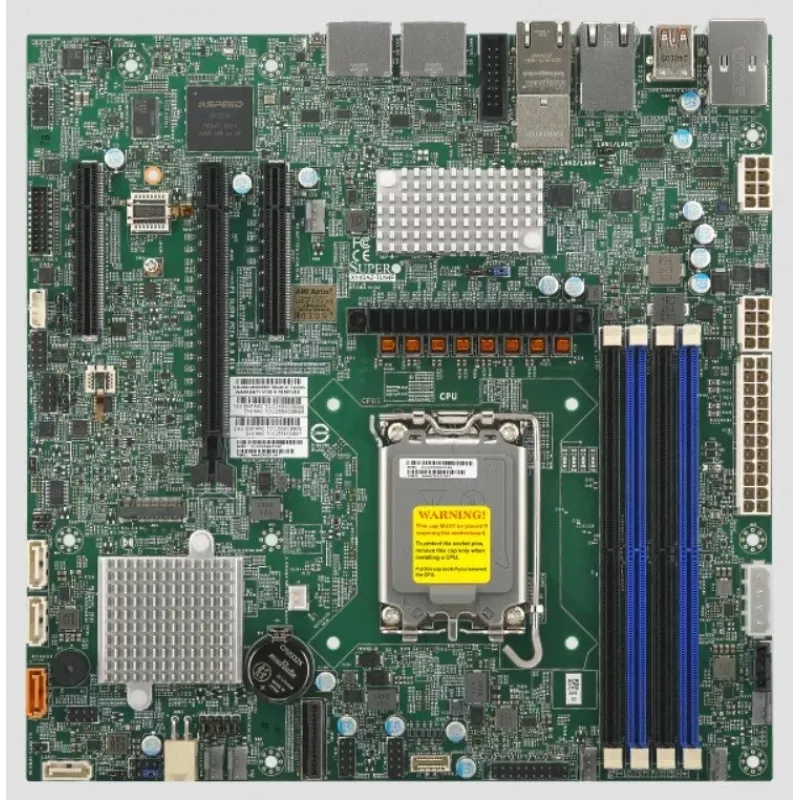

Emaplaat Supermicro X14SAZ-TLN4F, Socket 1851, Inteli kiibistik, Micro-ATX, 4x DIMM DDR5, kuni 256 GB, 2x 2,5Gb LAN, IPMI

Supermicro X14SAZ-TLN4F on micro-ATX-serveri emaplaat pesaga 1851 ja Inteli kiibistikuga, ühildub Intel Core Ultra (Series 2) protsessoritega kuni 24 tuumani. Toetab nelja DDR5 DIMM-pesa ECC ja mitte-ECC mäluga kuni 256 GB kiirusel kuni 5600 MHz, pakub kahte 2,5 Gb Etherneti porti Intel I226-LM kontrolleriga pluss spetsiaalne IPMI LAN, ja sisaldab mitmeid video- ja USB-väljundeid halduse ja ühenduvuse jaoks. Salvestus- ja laiendusfunktsioonide hulka kuuluvad neli SATA III ühendust, TPM-päis ja mitmesugused sisemised jadapordi päised. Emaplaat on ette nähtud töötamiseks ümbritseva õhu temperatuuril 0 kuni 60 °C; tagage piisav ventilatsioon ülekuumenemise vältimiseks.

Eelised

Emaplaat kombineerib kompaktse micro-ATX-vormingu serveriklassi funktsioonidega nagu IPMI kaugjuhtimine, kaks 2,5 Gb LAN-porti parema võrgu läbilaskevõime jaoks, UEFI AMI BIOS ACPI 6.5 ja SMBIOS 3.7 toega ning paindlikud mäluvalikud (ECC ja mitte-ECC DDR5). Rikkalik tagumine I/O komplekt, sealhulgas mitu USB 3.2 Gen2 Type-A porti, HDMI, DisplayPort ja VGA, lihtsustab kohalikku konsoolijuurdepääsu ja välisseadmete ühenduvust.

Sobib

• Kompaktsed rack- või torn-serverid virtualiseerimise või arvutustoimingute jaoks
• Võrguseadmed ja ääreserverid, mis vajavad 2,5 Gb ühenduvust ja kaugjuhtimist
• Töökoormused, mis vajavad usaldusväärseid mälukonfiguratsioone ECC või mitte-ECC DDR5-ga kuni 256 GB

Peamised tehnilised andmed

• Protsessori tugi: Pesa 1851, ühildub Intel Core Ultra (Series 2), kuni 24 tuumani
• Vorming: micro ATX (244 x 244 mm)
• Mälu: 4 × DDR5 DIMM-pesa, ECC ja mitte-ECC, kuni 256 GB, toetus kuni 5600 MHz, 1,1 V
• LAN: 2 × 2,5 Gigabit Ethernet (Intel I226-LM) pluss IPMI LAN
• Salvestus: 4 × SATA III ühendust
• Sisemine I/O: TPM ühendus, 2 jadapordi päist
• Tagumine I/O: 6 × USB 3.2 Gen2 Type-A, 4 × USB 2.0, 2 × RJ-45 LAN, IPMI LAN, 2 × DisplayPort, 2 × HDMI, 1 × VGA, 2 × jadaporti
• BIOS ja haldus: UEFI AMI BIOS, ACPI versioon 6.5, SMBIOS versioon 3.7
• Töötingimused: 0–60 °C; hoiustamine −40–85 °C; tööniiskus 10–85% ; hoiustamisniiskus 10–95%
• Mõõtmed (L×S): 244 × 244 mm

Kasutamine

Paigaldage X14SAZ-TLN4F ühilduvasse micro-ATX-korpusesse koos toetatud Intel Core Ultra (Series 2) perekonna Socket 1851 protsessoriga ja asustage DDR5 DIMM-pesad vastavalt emaplaadi käsiraamatule. Ühendage toide, salvestusseadmed SATA III portidesse ning võrgukaablid 2,5 Gb LAN- ja IPMI-portidesse vastavalt vajadusele. Konfigureerige BIOS/UEFI seaded UEFI AMI liidese kaudu alglaadimisjärjekorra, mäluseadete (ECC lubamine/keelamine) ja ACPI juhtimise jaoks. Kasutage IPMI-liidest kaugseireks ja -juhtimiseks, kui see on saadaval.

Soovitused

Tagage piisav korpuse õhuvool ja jahutus, et säilitada ümbritseva õhu töötemperatuur vahemikus 0 kuni 60 °C; korralik ventilatsioon vähendab termilise drosseldamise või riistvara kahjustumise ohtu. Järgige ESD ettevaatusabinõusid plaadi käsitsemisel ja tutvuge Supermicro paigaldusjuhendiga õigete mälupopulatsioonide ja hüppaja/päise seadete osas.
