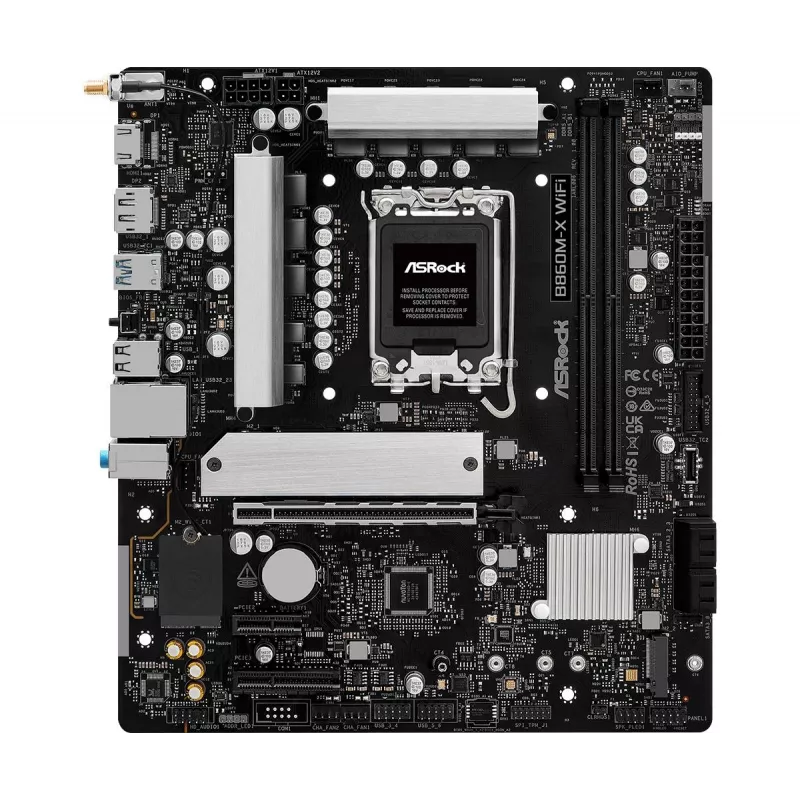

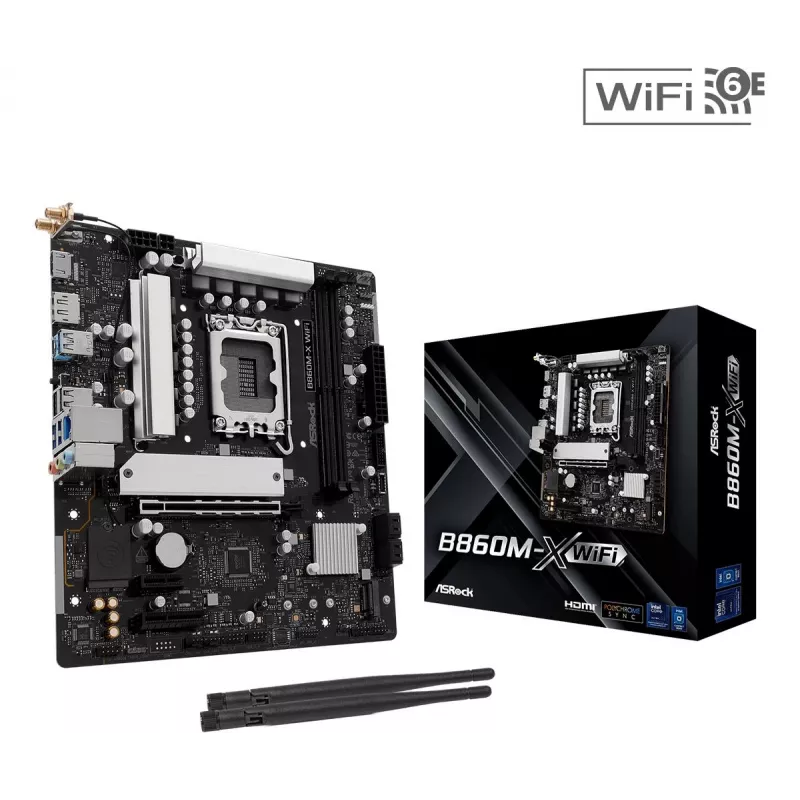

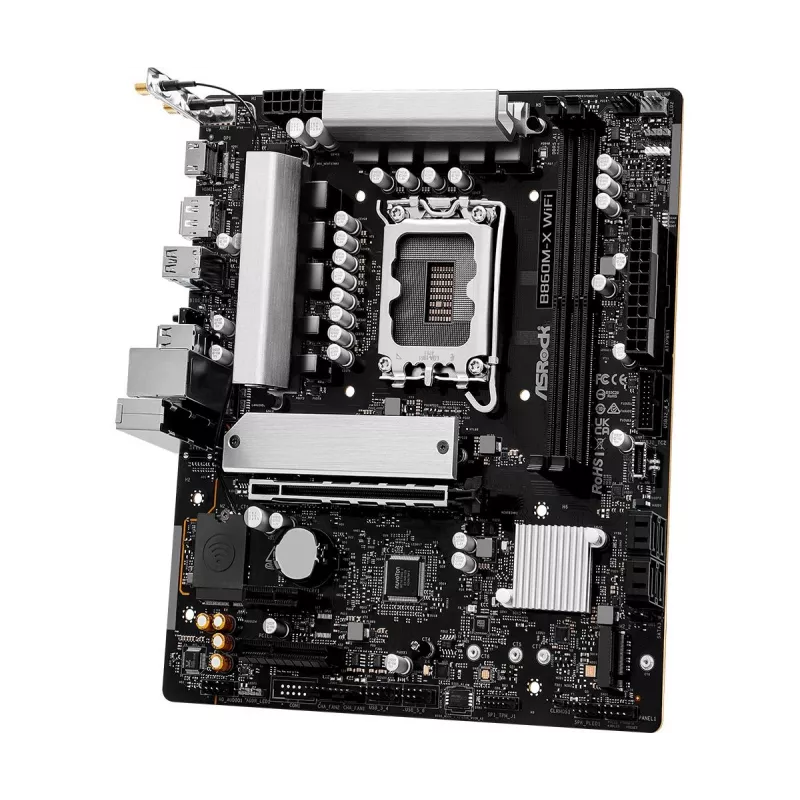

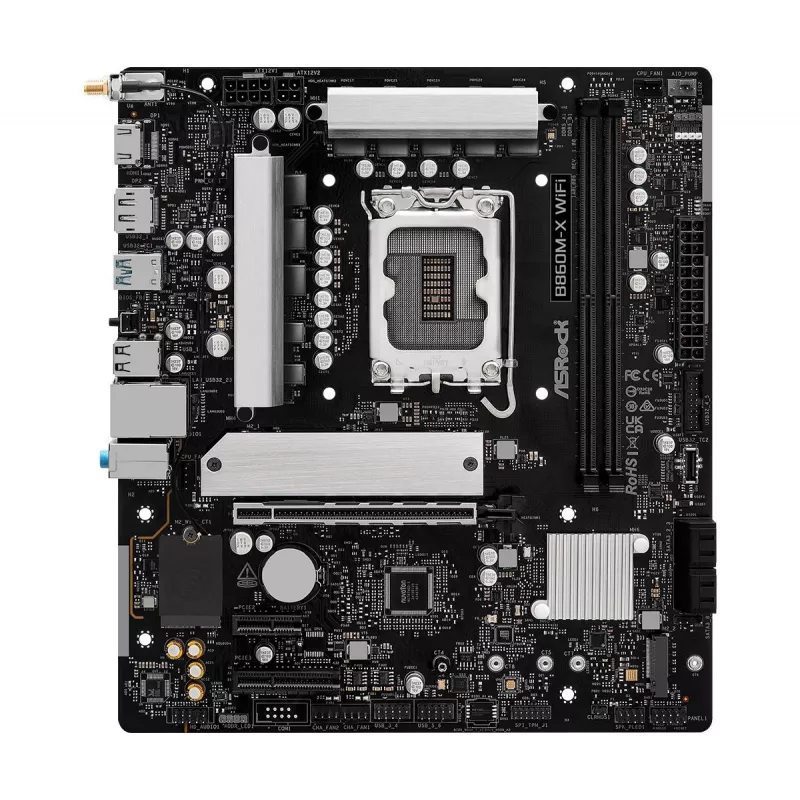

Emaplaat ASRock B860M-X WiFi — Intel B860, LGA 1851, micro ATX, DDR5, 2x DIMM, 4x M.2, 2.5Gb LAN, Wi‑Fi 6E, Bluetooth 5.3

X-seeria emaplaat pakub kompaktset ja suurepärase hinna-kvaliteedi suhtega lahendust, mis ühendab jõudluse, mitmekülgsuse ja töökindluse professionaalsete ja igapäevaste ülesannete jaoks. See ASRock X-seeria emaplaat toetab Intel® Core™ Ultra protsessoreid (2. seeria) LGA1851 pesas ning on loodud tagama tõhusa mälu ülekiirendamise, kiire salvestuse PCIe Gen5 M.2 kaudu ja kaasaegse ühenduvuse, sealhulgas Wi‑Fi 6E ja 2,5 Gb/s LAN, mikro-ATX vormiteguris.

Eelised

6-kihiline PCB parandab signaali stabiilsust ja toitejaotust, tagades madalamad temperatuurid ja suurema efektiivsuse mälu ülekiirendamisel. Sisseehitatud tugi DDR5 XMP ja AMD EXPO profiilidele võimaldab lihtsat ja eelnevalt testitud mälu ülekiirendamist koos ühilduvate moodulitega. PCIe Gen5 Blazing M.2 pesa tagab kuni 128 Gb/s edastuskiiruse järgmise põlvkonna NVMe SSD-dele. Optimeeritud alumiiniumist jahutusradiaator aitab soojusjuhtimisel suure koormuse korral. Integreeritud Wi‑Fi 6E laiendab traadita võrgu võimsust 6 GHz sagedusalasse ning pardal olev Realtek 2,5 Gb/s LAN suurendab juhtmega läbilaskevõimet nõudlike võrguülesannete jaoks. Pardal olev Polychrome RGB ja SignalRGB tugi võimaldavad ühtset valgustuse juhtimist ja sünkroonimist ühilduvate RGB-seadmetega.

Peamised tehnilised andmed

• Protsessori pesa: Intel LGA1851 (Intel® Core™ Ultra 2. seeria)
• Kiibistik / vormitegur: Intel B860, micro ATX
• Toiteplokk: 7+1+1+1+1 toitefaas
• Mälu: 2 x DDR5 DIMM, kahe kanaliga, kuni 9066+ MHz (OC), max 128 GB
• Salvestus: 1 Blazing M.2 (PCIe Gen5 x4), 1 Hyper M.2 (PCIe Gen4 x4), 4 x SATA3
• PCIe pesad: 1 x PCIe 4.0 x16, 1 x PCIe 4.0 x4, 1 x PCIe 4.0 x1
• USB: 1 x USB 3.2 Gen2x2 Type-C (taga), 1 x USB 3.2 Gen1 Type-C (ees), 5 x USB 3.2 Gen1, 6 x USB 2.0
• LAN: Realtek 2,5 Gb/s Ethernet
• Traadita ühendus: Wi‑Fi 6E (802.11axe) + Bluetooth 5.3
• Heli: Realtek ALC897 7.1 CH HD Audio koodek
• BIOS: UEFI AMI 256 Mbit, toetab BIOS Flashback
• Graafikaväljundid: 1 x HDMI, 1 x DisplayPort
• RAID: Toetab SATA III ja M.2 RAID (HDD ja SSD)

Kuidas kasutada

Paigaldage emaplaat ühilduvasse mikro-ATX korpusesse ja asetage Intel LGA1851 protsessor vastavalt protsessoritootja juhistele. Sisestage kuni kaks DDR5 DIMM-i, lubades BIOS-is XMP või EXPO profiilid, kui kasutate ühilduvaid mälumooduleid, et saavutada testitud ülekiirendamise seaded. Ühendage salvestusseadmed vastavalt vajadusele M.2 ja SATA portidega; kiireima NVMe jõudluse jaoks kasutage Blazing M.2 (PCIe Gen5 x4) pesa. Paigaldage GPU ja laienduskaardid sobivatesse PCIe pesadesse ning ühendage toiteallikast emaplaadile toitekaablid. Seadistage võrgu- ja traadita ühenduvus tagumise I/O või pardal olevate Wi‑Fi 6E antennide kaudu ning kasutage UEFI BIOS-i süsteemi häälestamiseks, käivitusjärjekorra määramiseks ja vajadusel BIOS Flashbacki lubamiseks.

Soovitused

Kasutage Intel® XMP või AMD EXPO võimelisi DDR5 mälumooduleid, et ära kasutada eelnevalt testitud ülekiirendamise profiile; tagage korralik korpuse õhuvool ja ühendage alumiiniumist jahutusradiaatorid ning korpuse ventilaatorid stabiilsete temperatuuride hoidmiseks, eriti kui kasutate suure jõudlusega protsessoreid ja Gen5 NVMe draive.
