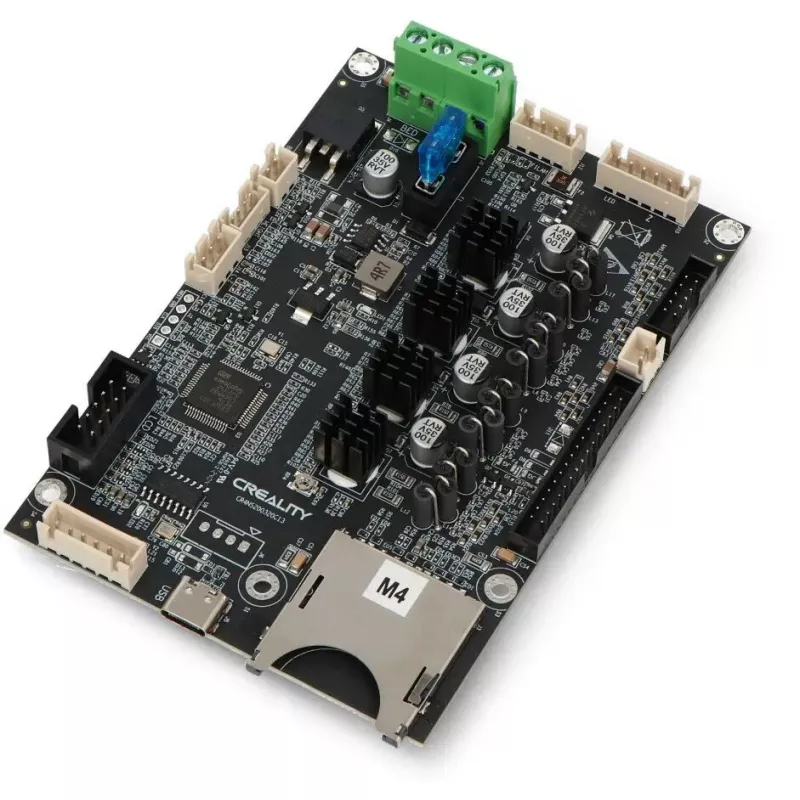

Emaplaadi komplekt Creality 3D Ender-3 V3 SE (MPN 4002020066)

Emaplaadi komplekt Creality 3D Ender-3 V3 SE on spetsiaalselt Ender-3 V3 SE printeri jaoks mõeldud asendus-emaplaat. See toimib peamise juhtplaadina, mis haldab samm-mootoreid, küttekehasid, lõpplüliteid, andureid ja muud printeri elektroonikat, et taastada või uuendada printeri põhifunktsionaalsust. Komplekt on kavandatud vastama Ender-3 V3 SE füüsilistele ja elektrilistele liidestele, võimaldades ühilduvust printeri pistikute ja komponentidega.

Eelised

See emaplaadi komplekt pakub otsest ühilduvust Ender-3 V3 SE platvormiga, võimaldades rikkis või vananenud kontrollerplaadi lihtsat asendamist. See toetab standardseid printeri juhtimisfunktsioone ja säilitab printeri algse juhtmestiku paigutuse, et lihtsustada paigaldamist. Mudelipõhise plaadi kasutamine vähendab vajadust juhtmestiku muutmiseks ja aitab tagada usaldusväärse side mootorite, andurite ja püsivara vahel. Plaati saab kasutada printeri täieliku töö taastamiseks pärast elektroonilisi rikkeid või korralise hoolduse osana.

Sobib

• Rikkis või mittetöötava emaplaadiga Ender-3 V3 SE parandamiseks
• Kulunud või kahjustatud juhtplaadi asendamiseks hoolduse käigus
• Printeri funktsionaalsuse taastamiseks pärast elektrilisi rikkeid
• Töökodadele ja teeninduskeskustele komponentide tasemel remondiks

Peamised tehnilised andmed

• Vormitegur ja pistikute paigutus vastavad Ender-3 V3 SE-le
• Liidesed samm-mootoritele, lõpplülititele, termistoridele, küttekehadele ja ventilaatoritele
• Standardsed digitaalsed ja toitesisendid/-väljundid, mida kasutatakse tavalistes FDM-printerites
• Mõeldud otse asendamiseks ilma suuremate juhtmestiku muudatusteta

Kasutamine

Enne asendusprotseduuri alustamist lülitage printer välja ja eemaldage vooluvõrgust. Eemaldage printeri katted või paneelid, mis on vajalikud olemasolevale emaplaadile juurdepääsuks, märkige üles pistikute asukohad või tehke viitefotosid ning ühendage kaablid ettevaatlikult vana plaadi küljest lahti. Paigaldage asendus-emaplaat samas suunas, ühendage kõik kaablid uuesti vastavatesse pistikutesse ja kinnitage plaat originaalsete kinnitusdetailidega. Pärast kokkupanekut lülitage printer sisse ja kontrollige põhifunktsioone, nagu telgede liikumine, lõpplülitite rakendumine ja temperatuurinäidud, enne kui teete proovitrüki. Kui printer vajab püsivara uuendamist, järgige tootja Ender-3 V3 SE-ga ühilduvaid püsivara paigaldusjuhiseid.

Soovitused

Tagage staatilise elektri eest kaitstud käsitsemine paigaldamise ajal ja vältige pistikute jõuga ühendamist. Enne printeri sisselülitamist kontrollige juhtmestiku ja andurite polaarsust. Kasutage originaalset või tootja soovitatud püsivara ning tehke enne printimist esmased kontrollid lõpplülitite töö, mootori suuna ja temperatuurianduri näitude osas.
