Elektriline korpus Rittal 9522.000 — polüamiid/polükarbonaat IP66, 254×165×180 mm

Rittal 9522.000 on kompaktne elektriline korpus, millel on IP66 kaitseaste ning mis ühendab klaaskiuga tugevdatud polüamiidist korpuse ja polükarbonaadist kaane. Välimiste mõõtmetega 254×165×180 mm on korpus ette nähtud elektriliste komponentide ja väikeste juhtseadmete kaitsmiseks tolmu sissepääsu ja võimsate veejugade eest. Korpus sobib sise- ja välistingimustes tööstuspaigaldisteks, kus on vaja vastupidavat kaitset ja hõlpsat ligipääsu komponentidele.

Eelised

Polüamiidist korpus tagab mehaanilise tugevuse ja keemilise vastupidavuse, samas kui polükarbonaadist kaanel on löögikindlus ja valikuline läbipaistvus visuaalseks kontrolliks ilma avamiseta. IP66 kaitseaste tagab kaitse tolmu ja kõrgsurvevee-jugade eest, muutes korpuse sobivaks karmidesse keskkondadesse. Kompaktsed välismõõtmed võimaldavad paindlikku paigaldamist juhtkappidesse, masinatele või ühenduspunktidesse, kus ruumi on vähe.

Sobib

• Klemmiplokkide, väikeste kontrollerite ja releemoodulite kaitseks
• Harukarpideks ja kaabliühendusteks tööstus- ja äriseadetes
• Väli- või pesualadele, mis nõuavad tolmu- ja veejoakaitset
• Rakendusteks, kus on kasulik visuaalne kontroll läbi läbipaistva kaane

Peamised tehnilised andmed

• Kaitseaste: IP66 — tolmutihe ja kaitstud võimsate veejugade eest
• Materjal: klaaskiuga tugevdatud polüamiidist korpus koos polükarbonaadist kaanega

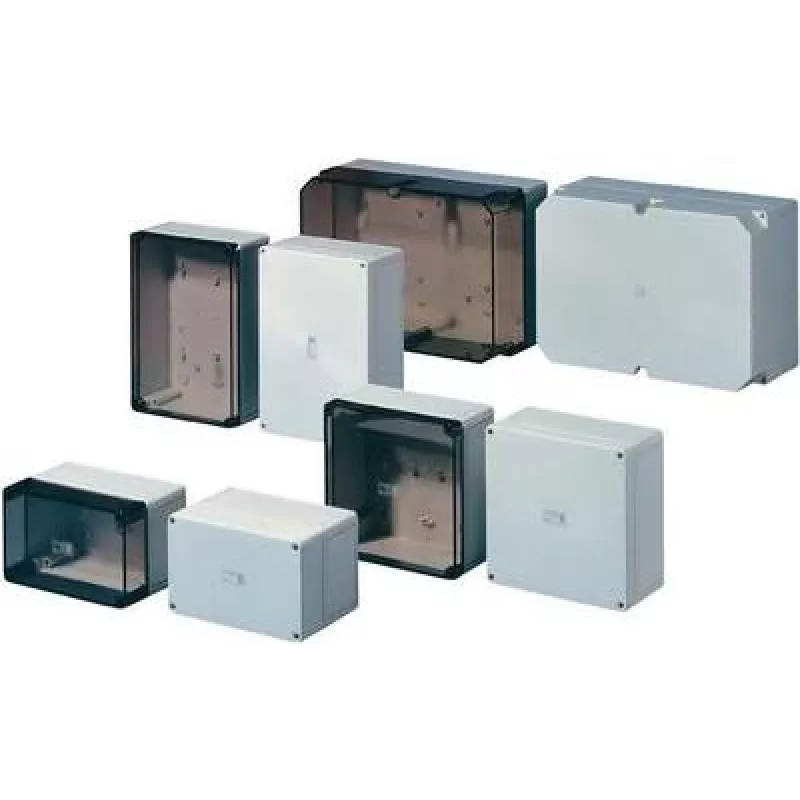

• Kaane valikud: läbipaistmatu (hall) või läbipaistev visuaalseks kontrolliks
• Välismõõtmed (L×S×K): 254 × 165 × 180 mm
• Tüüpilised kasutusalad: väiksed juhtseadmed, klemmiplokid ja ühenduskarbisõlmed

Kuidas kasutada

Paigaldage korpus sobivate kinnitusdetailide abil tasasele pinnale, tagades stabiilse kinnituse ja õige suuna kaablisisestusteks. Paigaldage sisemised komponendid vastavalt vajadusele kinnitusplaadile või DIN-latile, järgides juhtmestiku- ja ohutusstandardeid. Suunake kaablid läbi sobivate kaabelläbiviikude või toruliitmike, et säilitada IP66 kaitseaste. Sulgege polükarbonaadist kaas kindlalt, et säilitada tihendus; kui kasutate läbipaistvat kaant, saab indikaatoreid või oleku-LED-e visuaalselt kontrollida ilma korpust avamata.

Soovitused

Usaldusväärseks pikaajaliseks kaitseks kontrollige, et kaabelläbiviigud ja tihendid ühilduksid korpuse materjali ja keskkonnatingimustega. Vältige polükarbonaadist kaane pikaajalist kokkupuudet tugeva UV-kiirguse või karedate keemiaaurudega; kui on oodata pikaajalist päikesevalgust, tuleks läbipaistvat kaant perioodiliselt kontrollida ilmastumismärkide suhtes. Kasutage kinnitusdetailidele õiget pöördemomenti, et säilitada IP-kaitseaste, ja järgige komponentide juhtmestamisel korpuse sees kohalikke elektripaigaldusstandardeid.
