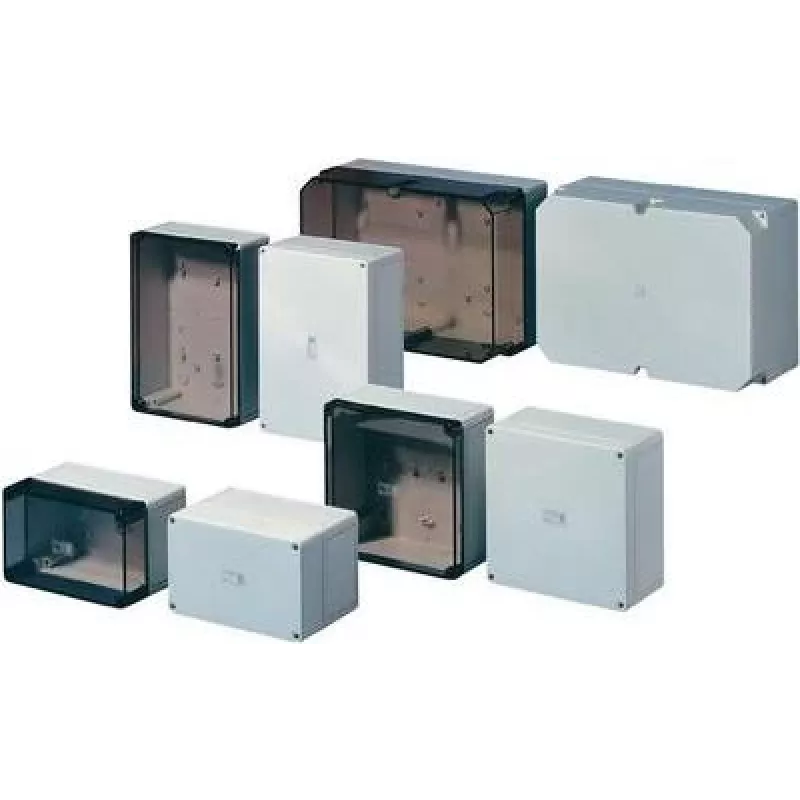

Elektriline korpus Rittal 9521.000, polüamiid/polükarbonaat, IP66, 254×111×180 mm

Rittal 9521.000 on kompaktne elektrikorpus, mis on valmistatud klaaskiuga tugevdatud polükarbonaadist polüamiidist alusega ning halli või läbipaistva katte valikuga. Korpus tagab IP66 kaitse ja selle mõõtmed on 254×111×180 mm (laius × sügavus × kõrgus). See on mõeldud elektrikomponentide ja klemmliistude paigutamiseks sise- või välistingimustes, kus on nõutav tolmutihe tihendus ja kaitse tugevate veejugade eest.

Eelised

Polüamiidi ja klaaskiuga tugevdatud polükarbonaadi kombinatsioon tagab suure mehaanilise tugevuse ning löögi- ja karmide keskkondade vastupidavuse, hoides samas kaalu madalal. IP66 reiting tagab kaitse tolmu sissetungi ja tugevate veejugade eest. Läbipaistva katte valik võimaldab paigaldatud komponentide visuaalset kontrolli ilma korpust avamata. Kompaktsed välismõõtmed muudavad korpuse sobivaks piiratud ruumiga paigaldusteks ning hõlbustavad paigaldamist ja juhtmestiku suunamist.

Sobib

• Väikeste juhtkomponentide ja klemmliistude paigutamiseks
• Välistingimustes asuvateks harukarpideks, mis puutuvad kokku vihma ja pritsmetega
• Sisetingimustes tööstuslikeks mõõte- ja juhtpaneelideks
• Jaotatud juhtpunktideks masinaruumides ja teeninduskappides

Peamised tehnilised andmed

• Materjal: polüamiidist alus klaaskiuga tugevdatud polükarbonaatkattega
• Kaitseklass: IP66 (tolmutihe, kaitse tugevate veejugade eest)
• Välismõõtmed (L × S × K): 254 × 111 × 180 mm
• Katte valikud: hall või läbipaistev
• Sobib elektrikomponentide ja klemmliistude paigaldamiseks

Kasutamine

Paigaldage korpus sobivale pinnale, kasutades integreeritud kinnituspunkte või väliseid kronsteine, tagades õige orientatsiooni ja kindla kinnituse. Suunake kaablid läbi sobivate kaablisisendite või läbiviikude ning paigaldage kaablitihendid, et säilitada IP66 reiting. Paigaldage elektrikomponendid ja klemmliistud sisemisele kinnituspinnale või DIN-liistule, kui see on olemas, järgides juhtmestiku skeeme ja ohutusstandardeid. Sulgege kate ja kinnitage kinnitusdetailid, et taastada täielik kaitse enne vooluringi pingestamist.

Soovitused

Kasutage sobivaid IP66 jaoks hinnatud kaabliläbiviike ja tihendustarvikuid, et säilitada korpuse kaitsetase. Otsese päikesevalguse või soojusallikate lähedusse paigaldamisel valige hall kate, et vähendada UV-kiirguse läbipääsu; kasutage läbipaistvat katet seal, kus on vajalik visuaalne kontroll ilma avamiseta. Kontrollige perioodiliselt tihendeid, kinnitusdetale ja katet kahjustuste suhtes ning vahetage komponendid vajadusel välja, et tagada pidev kaitse.
