Elektrikilp Rittal 9523.100 — polüamiid/polükarbonaat, 360×111×254 mm, IP66

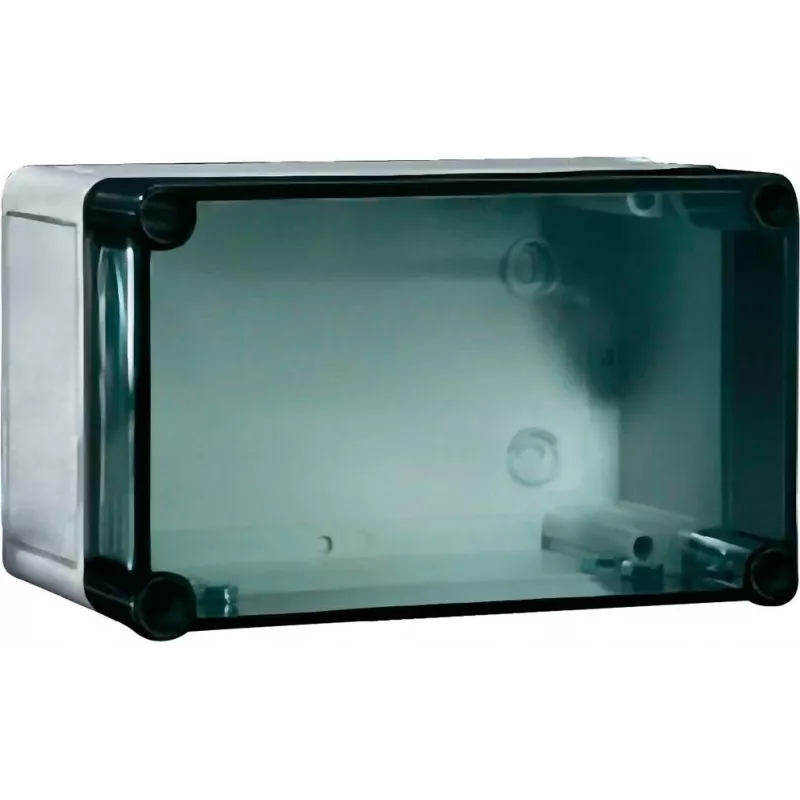

Rittal 9523.100 on kompaktne elektrikilp, mis on valmistatud klaaskiuga tugevdatud polükarbonaadist ning valikus on hall või läbipaistev kate. Välismõõtmetega 360×111×254 mm ja IP66 kaitseklassiga korpus on mõeldud kaitsma elektrikomponente ja juhtmestikku tolmu sissetungi ja tugevate veesurvejugade eest, muutes selle sobivaks nii sise- kui ka välistingimustes paigaldamiseks, kus on vaja vastupidavat keskkonnakaitset.

Eelised

Polüamiidi ja klaaskiuga tugevdatud polükarbonaadi materjalikombinatsioon tagab mehaanilise tugevuse, hea löögikindluse ja pikaajalise mõõtmete stabiilsuse. IP66 kaitseaste tagab kaitse tolmu ja tugevate veesurvejugade eest, samas kui saadaval olev läbipaistev kattevalik võimaldab visuaalselt jälgida olekuindikaatoreid ja juhtseadmeid ilma korpust avamata. Kompaktne mõõde võimaldab paigaldada piiratud ruumidesse ja muudab seadme hõlpsasti kinnitatavaks seintele, paneelidele või masinatele.

Sobib

Peamised tehnilised andmed

Kasutusjuhend

Valige sobiv paigalduskoht, mis võimaldab kaabeldust ja vastab kehtivatele vahekaugustele. Kinnitage korpus kindlalt tasasele pinnale, kasutades kinnituspinnale sobivaid kinnitusvahendeid. Juhtige sissetulevad ja väljuvad kaablid sobivate läbiviigutihendite või kaablikanalite kaudu, mis sobivad IP66 kaitseklassiga, et säilitada sissetungikaitse. Paigaldage sisemised komponendid ettenähtud kinnituspinnale või siseplaatidele, tagades, et klemmid ja juhtmestik on nõuetekohaste juhtmestikustandardite kohaselt kinnitatud ja isoleeritud. Läbipaistva katte kasutamisel veenduge, et tihendid ja kinnitusdetailid on pärast paigaldamist korralikult suletud, et säilitada kaitseklass.

Soovitused

IP66 kaitseastme säilitamiseks kasutage ühilduvaid läbiviigutihendeid ja veenduge, et tihenduspinnad on enne kokkupanekut puhtad. Vältige korpuse puurimist või muutmist ilma asjakohaseid tihendusmeetmeid rakendamata. Pideva päikesevalguse käes olevate rakenduste korral valige läbipaistev kate ainult vajaduse korral jälgimiseks ning tehke perioodiliselt tihendite ja kinnitusdetailide ülevaatusi, et tagada pikaajaline ilmastikukindlus.
