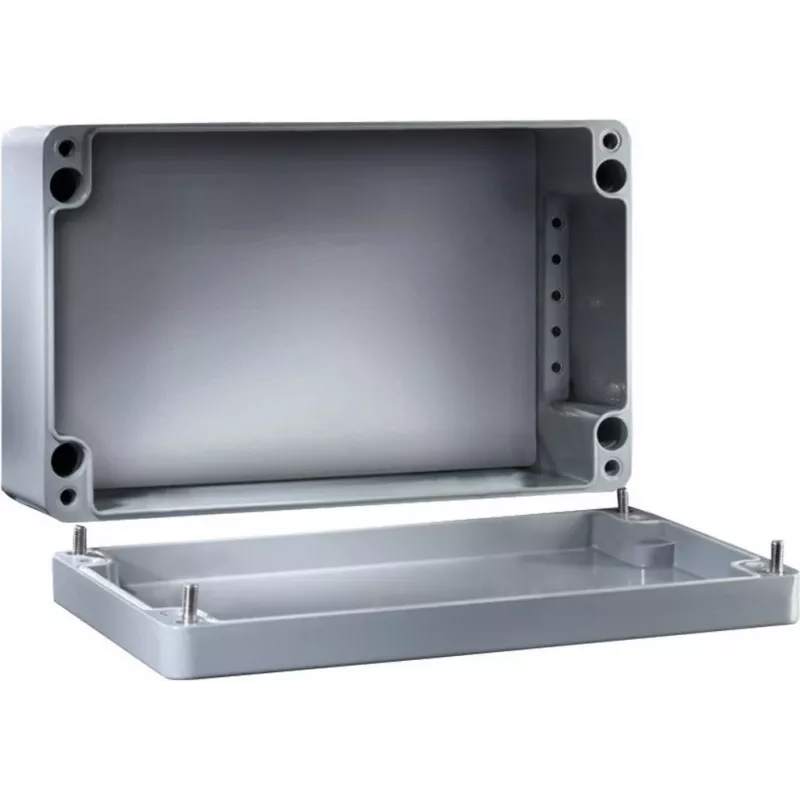

Elektrikilbi korpus Rittal GA 9102.210, alumiinium, 98×35×64 mm, IP66

Rittal GA 9102.210 on alumiiniumist elektrikilbi korpus kaitseklassiga IP66, mõõtmetega 98×35×64 mm. See on ette nähtud elektri- ja elektroonikakomponentide kaitsmiseks tolmu sissetungimise ja võimsate veejugade eest, mistõttu sobib see tööstus-, välis- ja karmi keskkonna rakendustesse. Kompaktsed mõõtmed ja korrosioonikindel alumiiniumkonstruktsioon tagavad tasakaalu mehaanilise kaitse ja kerge paigalduse vahel juhtmoodulitele, klemmiplokkidele ja väikestele mõõteriistadele.

Eelised

Alumiiniumkorpus pakub töökindlat, korrosioonikindlat katet, mis ühendab mehaanilise tugevuse väikese kaaluga. IP66 kaitseklass tagab usaldusväärse kaitse tolmu ja tugevate veejugade eest, võimaldades kasutamist märgades või tolmustes tingimustes sisemisi komponente kahjustamata. Kompaktne vorm lihtsustab paigaldamist kitsastesse ruumidesse ja võimaldab hõlpsat integreerimist juhtpaneelide või masinatega. Siledad välispinnad ja täpsed mõõtmed toetavad lihtsat tihendamist ja kaablite vedamist.

Peamised tehnilised andmed

• Materjal: alumiiniumkorpus, mis tagab korrosioonikindluse ja jäikuse
• Kaitseklass: IP66 — tolmutihe ja kaitstud võimsate veejugade eest
• Välismõõtmed (L×S×K): 98 × 35 × 64 mm
• Kompaktne jalajälg, mis sobib piiratud ruumiga paigaldisteks
• Viimistlus: sile alumiinium (sobib tihendamiseks ja kaablisisestuste korraldamiseks)

Kasutusjuhend

Avage korpus, kasutades selleks ettenähtud kinnituspunkte, asetage elektroonikakomponendid nagu juhtmoodulid või klemmiplokid sobivatele paigalduspindadele või sisemistele kronsteinidele ning kinnitage need sobivate kinnitusvahenditega. Veenduge, et kaablisisestused on tehtud ühilduvate läbiviiktihendite või tihendatud kaablikanalitega, et säilitada IP66 kaitse. Pärast juhtmestiku paigaldamist sulgege ja pingutage korpuse kaas ühtlaselt, et säilitada tihend. Kontrollige tihendi terviklikkust pärast paigaldamist ja enne kokkupuudet vee või tolmuga.

Usošanas ieteikumi

Usaldusväärse kaitse tagamiseks valige kaabliläbiviigud ja kinnitusriistvara, mis vastavad korpuse seina paksusele ja alumiiniummaterjalile. Kontrollige regulaarselt tihendit ja kinnitusmomenti, et säilitada IP66 jõudlus. Vältige agressiivseid keemilisi puhastusvahendeid alumiiniumpinnal, et säilitada korrosioonikindlus ja tihendusomadused.
