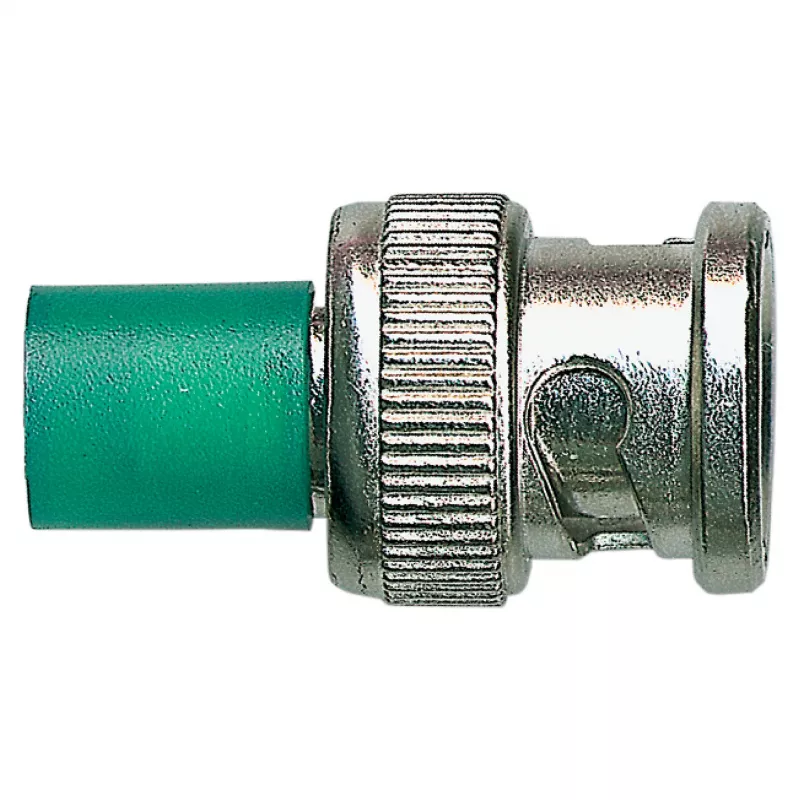

EFB-Elektronik 50 Ohm BNC Termination Resistor (Male) - 52524.1

EFB-Elektronik 52524.1 on kvaliteetne 50-oomine BNC-terminaator, mis on ette nähtud impedantsi sobitamiseks ja signaali lõpetamiseks RF- ja andmesidevõrkudes. See isane BNC-pistikuga terminaator tagab minimaalse signaali peegelduse ja säilitab süsteemi terviklikkuse kuni 1 GHz.

Eelised

Täpne 50-oomine impedants tolerantsiga ±5% tagab täpse lõpetamise. Kullatud kesk kontakt ja nikkeldatud messingkorpus tagavad suurepärase juhtivuse ja korrosioonikindluse. PTFE-isolaator tagab stabiilse töö laias temperatuurivahemikus (-55°C kuni +85°C). Hinnanguliselt 500 ühendustsüklit, pakkudes pikaajalist töökindlust.

Sobib kasutamiseks

• Kasutamata BNC-portide lõpetamiseks võrguseadmetel, jaotuspaneelidel ja testinstrumentidel
• Impedantsi sobitamiseks 50-oomistes RF-süsteemides
• Signaali lõpetamiseks videovalves, ringhäälingus ja telekommunikatsioonis

Peamised tehnilised andmed

• Impedants: 50 Ohm
• Pistik: BNC isane (pistik)
• Sagedusvahemik: DC kuni 1 GHz
• VSWR: ≤1,2:1 (DC-1 GHz)
• Võimsus: 1 W
• Korpuse materjal: Messing, nikkeldatud
• Kesk kontakt: Messing, kullatud
• Isolaator: PTFE
• Töötemperatuur: -55°C kuni +85°C
• Dielektriline läbilöögipinge: 500 V RMS
• Isolatsioonitakistus: ≥5000 MOhm
• Vastupidavus: 500 tsüklit

Soovitused

Optimaalse signaali terviklikkuse tagamiseks lõpetage alati kasutamata BNC-pordid 50-oomise terminaatoriga. See EFB-Elektroniku terminaator vastab standardile IEC 60169-8 ja sobib ideaalselt professionaalsetesse võrgu- ja RF-rakendustesse.
