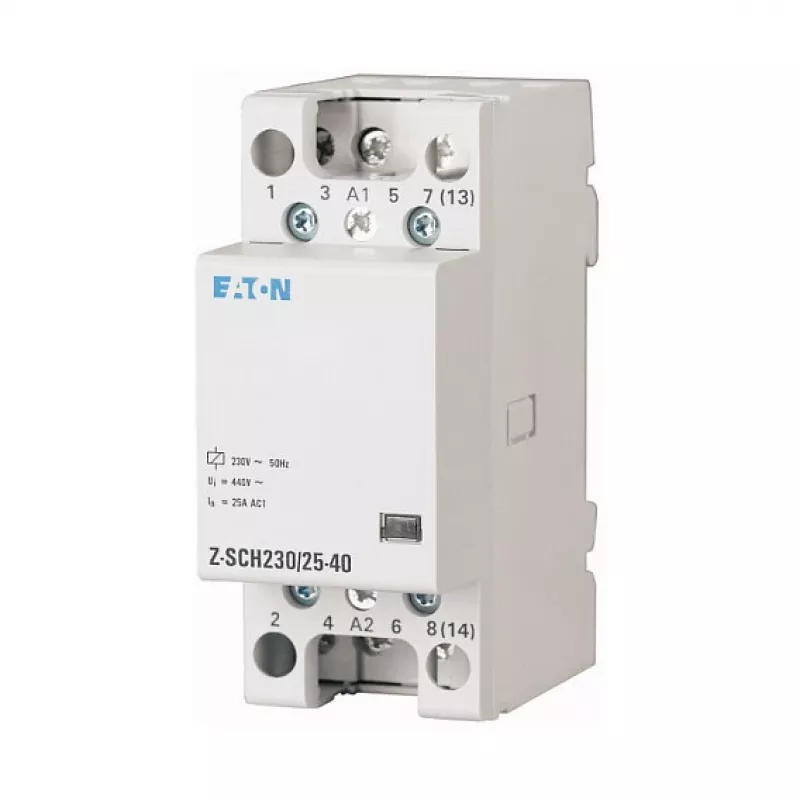

EATON Z-SCH230/25-40 Paigalduskontaktor, 230V AC mähis, 4-pooluseline (4 NO), 25A, 2 TE, DIN-liist, MPN 248847

Kui vajate usaldusväärset lülitust valgustuse, kütte või mootorikoormuste jaoks elamutes või ärilistes paigaldistes, pakub EATON Z-SCH230/25-40 kompaktset 4-pooluselist kontaktorit, mis on ette nähtud 25A voolutugevusele AC-1 režiimis. See on loodud DIN-liistule kinnitamiseks ja sobib standardsetesse korpustesse, muutes selle praktiliseks valikuks kilpide ehitajatele ja elektrikutele.

Kellele see on mõeldud

See paigalduskontaktor on mõeldud professionaalidele, kes vajavad usaldusväärset lülituslahendust elektrijaotuskilpide, HVAC-süsteemide ja tööstuslike juhtpaneelide jaoks. Selle kruviklemmid ja modulaarne laius lihtsustavad juhtmestikku ja paigaldust.

Peamised omadused

• 4-pooluseline disain 4 tavaliselt avatud (NO) kontaktiga
• Nimitalitlusvool 25A (AC-1)
• Mähise pinge 230V AC, 50/60Hz
• Kompaktne 2 TE modulaarne laius ruumisäästlikuks DIN-liistule paigaldamiseks
• Kõrge mehaaniline vastupidavus: 1 000 000 tsüklit
• Elektriline vastupidavus: 100 000 tsüklit AC-1 režiimis
• Kruviklemmid turvaliste ja lihtsate ühenduste jaoks

Tehnilised andmed

• Toote tüüp: Paigalduskontaktor
• Pooluste arv: 4
• Kontaktide konfiguratsioon: 4 NO
• Nimitalitlusvool (AC-1): 25 A
• Mähise pinge: 230 V AC
• Mähise sagedus: 50/60 Hz
• Nimitalitluspinge (Ue): 400 V AC
• Nimiisolatsioonipinge (Ui): 440 V
• Nimilöögitaluvuspinge (Uimp): 4 kV
• Paigaldusviis: DIN-liist (EN 60715)
• Kaitsetase: IP20 (klemmid), IP40 (esikülg)
• Ümbritseva õhu töötemperatuur: -25 kuni +50 °C

Näpunäited

Veenduge, et juhtpinge vastaks mähise nimipingele (230V AC), et vältida talitlushäireid. Kasutage koormusahela jaoks sobivat kaitset. Kontaktor sobib AC-1 koormuste lülitamiseks; induktiivsete või mootorkoormuste korral kontrollige võimsuse vähendamist vastavalt tootja spetsifikatsioonidele.
