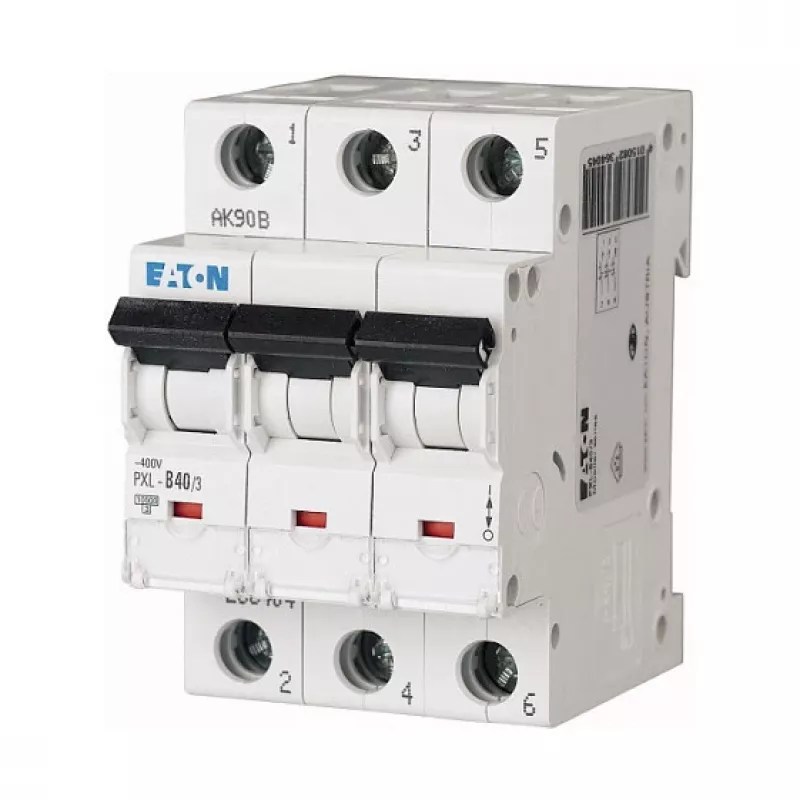

Eaton PXL-B40/3 40A 3-poolne B-karakteristikuga minikaitselüliti (MCB)

Kolmefaasiliste vooluahelate jaoks, mis nõuavad usaldusväärset kaitset tasakaalustatud magnetilise vabastusega, paistab Eaton PXL-B40/3 silma, ühendades 40 A termilise nimiväärtuse B-karakteristiku kõveraga – ideaalne paigaldistele, kus mõõdukad sisselülitusvoolud ei tohi põhjustada tarbetuid väljalülitumisi, kuid lühisehäired nõuavad viivitamatut katkestamist. Selle 10 kA väljalülitusvõime ja energiapiiraja klass 3 disain tagavad tugeva jõudluse elamu-, äri- ja kergetööstuse jaotuskilpides.

Esiletõstetud omadused

• 40 A nimivool, 3-poolne (3P) konfiguratsioon kolmefaasiliste süsteemide jaoks
• B-tüüpi väljalülituskarakteristik: magnetiline väljalülitus 3–5 korda nimivoolust
• 10 kA nimilühisväljalülitusvõime vastavalt IEC/EN 60898-1
• Energiapiiraja klass 3 paremaks allavoolu kaitseks
• DIN-liistule kinnitamine (35 mm) koos kruviklemmidega juhtmetele kuni 35 mm² jäik
• Kompaktne 3-mooduli laius (52,5 mm) säästab ruumi jaotuskilpides
• IP20 klemmid, IP40 esikülg; töötemperatuur -25 °C kuni +75 °C

Igapäevases kasutuses

Paigaldamine on lihtne: klõpsake seade standardsele 35 mm DIN-liistule, ühendage faasi- ja koormusjuhid selgelt märgistatud kruviklemmidega ning pingutage vastavalt spetsifikatsioonile. Lülituskang annab selge SISSE/VÄLJA indikatsiooni ja võimaldab käsitsi lülitamist. Ülekoormuse või lühise korral rakendub PXL-B40/3 kiiresti, kaitstes kaableid ja seadmeid. Selle kõrge mehaaniline vastupidavus (üle 20 000 tsükli) ja elektriline vastupidavus (üle 10 000 tsükli) tagavad pika kasutusea ka sagedase lülitamise korral. B-kõver sobib eriti hästi madala sisselülitusvooluga ahelatele, nagu valgustus, pistikupesad ja juhtimisahelad, kus C-kõver võib rikkele reageerimiseks liiga aeglane olla.

Täielikud tehnilised andmed

• Nimivool: 40 A
• Pooluste arv: 3
• Väljalülituskarakteristik: B-tüüp (magnetiline väljalülitus 3–5 × In)
• Nimipinge: 400 V AC
• Nimilühisväljalülitusvõime: 10 kA (IEC/EN 60898-1)
• Sagedus: 50/60 Hz
• Kinnitus: DIN-liist (EN 60715, 35 mm)
• Energiapiiraja klass: 3
• Standardid: IEC/EN 60898-1
• Klemmi mahtuvus (jäik): 1–35 mm²
• Klemmi mahtuvus (painduv): 1–25 mm²
• Kaitsetase: IP20 (klemmid), IP40 (esikülg)
• Töötemperatuur: -25 °C kuni +75 °C
• Liigpingekategooria: III
• Reostusaste: 2
• Mehaaniline eluiga: >20 000 tsüklit
• Elektriline eluiga: >10 000 tsüklit
• Mooduli laius: 3 moodulit (52,5 mm)
• Ühendustüüp: Kruviklemmid

Lõppmärkus

Tõestatud Eaton kvaliteediga on PXL-B40/3 usaldusväärne valik kolmefaasiliste vooluahelate kaitsmiseks. Selle 40 A võimsuse, B-kõvera ja 10 kA väljalülitusvõime kombinatsioon muudab selle sobivaks paljudeks rakendusteks, alates elamu alajaotustest kuni kommertspaneelideni. Projektide jaoks, mis nõuavad vastavust IEC/EN 60898-1 ja kompaktset jalajälge, pakub see MCB ühtlast jõudlust ja meelerahu.
