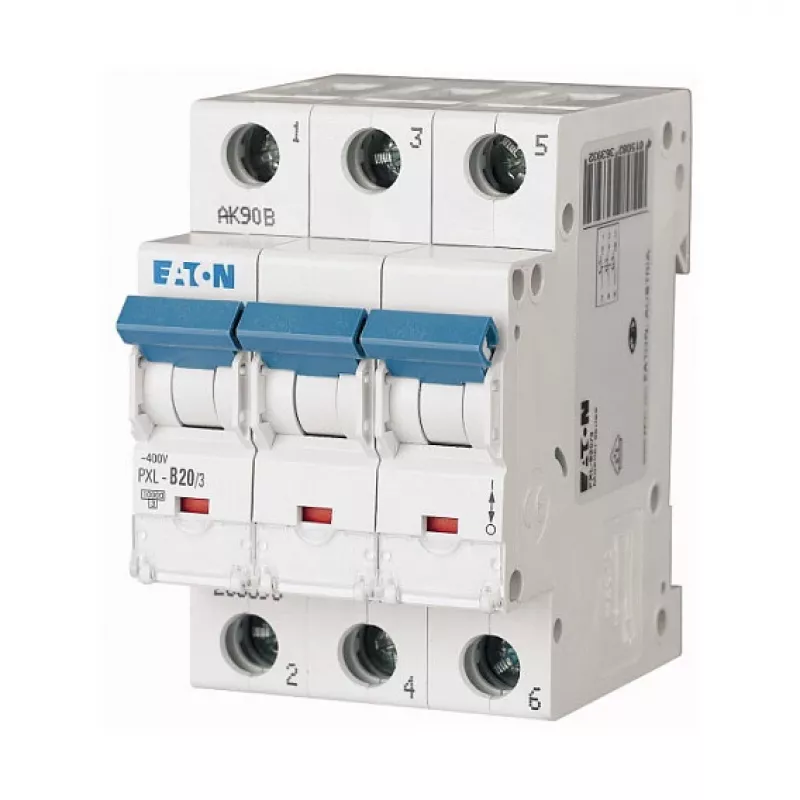

Eaton PXL-B20/3 miniatuurne kaitselüliti - 3 pooluseline, tüüp B, 20A (236393)

Tihedalt täidetud elektrikilbis vajab iga haruahel kaitselülitit, mis reageerib hetkega nii ülekoormusele kui ka lühisele. Eaton PXL-B20/3 pakub seda kaitset kompaktse 3-pooluselise konstruktsiooniga, 20 A nimivooluga ja B-tüüpi väljalülituskarakteristikuga – olles lihtne valik fikseeritud paigaldiste jaoks äri- ja tööstuskeskkonnas.

Peamised tehnilised andmed

• 3-pooluseline miniaatuurkaitselüliti (MCB)
• Nimivool: 20 A
• Väljalülituskarakteristik: B-tüüp
• Nimipinge: 230/400 V AC
• Nimilülitusvõime (Icn): 10 kA
• Sagedus: 50/60 Hz
• Paigaldus: DIN-liistule (EN 60715)
• Mooduli laius: 3 TE (52,5 mm)
• Klemmi tüüp: kruviklemmid
• Klemmi ristlõige: 1–25 mm² (tahke ja painduv)
• Kaitseaste: IP20 klemmid, IP40 esikülg
• Energiapiirangu klass: 3
• Standardid: IEC/EN 60898-1
• Töötemperatuur: -25°C kuni +75°C

Miks seda valida

Eatoni PXL-seeria ühendab tõestatud elektromehaanilise töökindluse saleda 3-moodulilise jalajäljega. Selle B-tüüpi karakteristik on spetsiaalselt ette nähtud kaablikaitseks ja üldistele elektriahelatele, lülitades välja, kui vool jõuab 3–5 korda nimiväärtusest. 10 kA lülitusvõimega tuleb see toime tüüpiliste lühistingimustega alajaotuskilpides, ohverdamata ohutust.

Ideaalne kasutusala

• Valgustus- ja pistikupesaahelate kaitse elu- või ärihoonetes
• Väikeste seadmete ja HVAC-seadmete haruahelate kaitse
• Juhtimisahelate isoleerimine ja kaitse tööstuslikes kilpides
• Olemasolevate DIN-liistuga jaotuskilpide uuendamine

Hea teada

Veenduge, et kaitselüliti on paigaldatud 35 mm DIN-liistule (EN 60715) ja et ühendatud juhtmed on kruviklemmide jaoks õigesti eemaldatud. Seade on mõeldud fikseeritud paigalduseks ja seda tuleb kasutada ettenähtud temperatuurivahemikus. Kontrollige alati, et paigalduskoha lühisvool ei ületaks nimilülitusvõimet.
