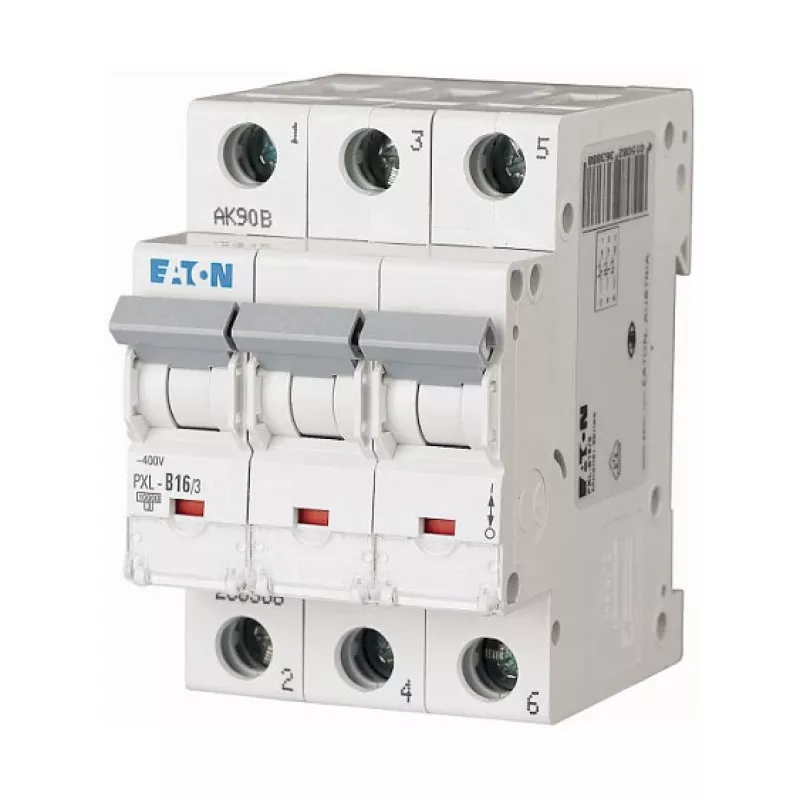

Eaton PXL-B16/3 Miniatuurne kaitselüliti B-tüüp 3P 16A 400V 10kA

Tihedas ärilises jaotuskilbis vajab iga vooluahel usaldusväärset kaitset. Eaton PXL-B16/3 on kolmepooluseline miniautomaatkaitse, mis on loodud just sellisesse keskkonda. Elektrikud ja kilbikoostajad usaldavad seda kaitsmaks kaableid ja seadmeid ülekoormuse ja lühise eest, kusjuures B-tüüpi väljalülituskarakteristik reageerib kiiresti mõõdukatele sisselülitusvooludele. Selle 16 A nimivool ja 10 kA lülitusvõime muudavad selle sobivaks paljudele lõppahelatele elamutes, äriruumides ja kergetööstuslikes paigaldistes.

Peamised tehnilised andmed

• Nimivool: 16 A
• Väljalülituskarakteristik: B
• Pooluste arv: 3
• Nimipinge (AC): 400 V
• Nimilülitusvõime (Icn): 10 kA
• Nimilühiselülitusvõime (Ics): 10 kA
• Sagedus: 50/60 Hz
• Paigaldusviis: DIN-liist
• Energia piiramise klass: 3
• Klemmi tüüp: kruviklemm
• Klemmi ristlõige (jäik): 1 - 25 mm²
• Klemmi ristlõige (painduv): 1 - 16 mm²
• Kaitseaste (IP): IP20 (klemmid)
• Standardid: IEC/EN 60898-1
• Kasutustemperatuur: -25 kuni +50 °C
• Mehaaniline eluiga: 20 000 tsüklit
• Elektriline eluiga: 10 000 tsüklit
• Ülepingekategooria: III

Miks seda valida

PXL-B16/3 ühendab tugeva konstruktsiooni täpse väljalülituskäitumisega. Selle B-tüüpi karakteristik tagab kiire lahutamise lühise korral, vältides samas tarbetuid väljalülitusi tavaliste koormuskõikumiste korral. 10 kA lülitusvõime annab kindla ohutusvaru enamiku hoonete paigaldiste jaoks ning kompaktne kolmepooluseline disain säästab väärtuslikku ruumi DIN-liistul. Kruviklemmid, mis mahutavad laias valikus juhtmeid, muudavad paigalduse lihtsaks ja kindlaks.

Ideaalne kasutus

• Kolmefaasiliste vooluahelate kaitse elamute ja äriruumide jaotuskilpides
• Mootori juhtimisahelad mõõdukate sisselülitusvooludega
• Valgustus- ja pistikupesaahelad, mis vajavad B-tüüpi kaitset
• Alajaotuskilbid tööstuskeskkondades

Hea teada

See MCB vastab standardile IEC/EN 60898-1, tagades ühilduvuse standardsete modulaarsete korpustega. Selle energia piiramise klass 3 tähendab, et see piirab tõhusalt läbilastavat energiat, kaitstes allavoolu seadmeid. Seade on ette nähtud tööks ümbritseva õhu temperatuuril -25 °C kuni +50 °C, mistõttu sobib see erinevatesse kliimatesse. Kontrollige alati kohalikke eeskirju ja kooskõla ülesvoolu kaitseseadmetega.
