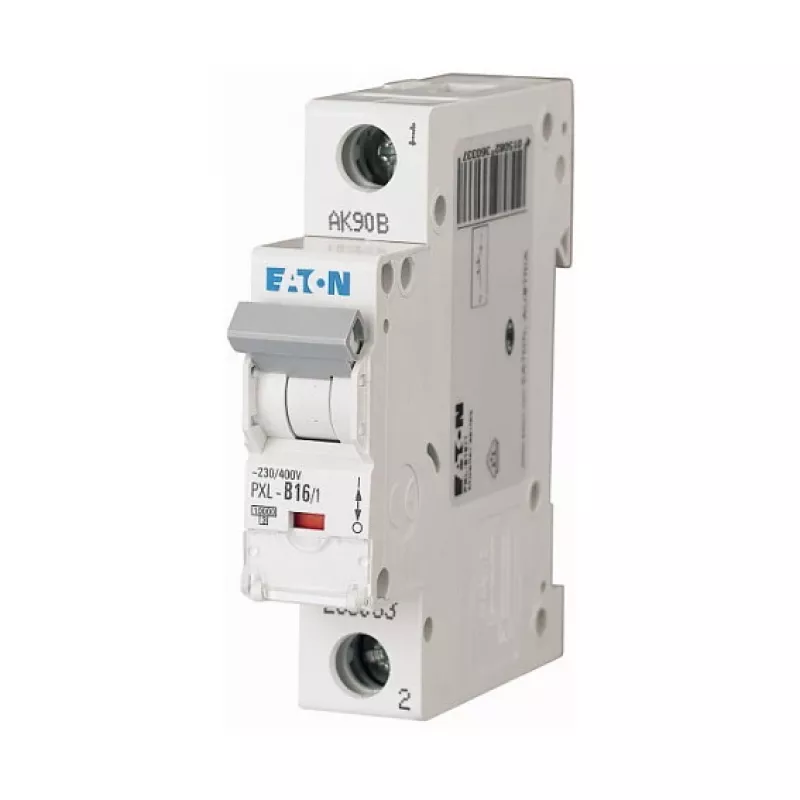

EATON PXL-B16/1 miniatuurne kaitselüliti 16A 1-pooluseline B-karakteristikuga 6kA

Miniatuurlüliti (MCB) nimivooluga 16 A ja B-väljalülituskarakteristikuga, mis on projekteeritud elektriahelate usaldusväärseks kaitseks ülekoormuse ja lühise eest. Selle 6 kA lülitusvõime ja energiapiirav klass 3 tagavad rikkevoolude ohutu katkestamise elu- ja ärihoonete paigaldistes.

Eelised

See 1-pooluseline MCB tagab täpse kaitse valgustus- ja pistikupesaahelatele mõõdukate sisselülitusvooludega. B-karakteristik reageerib kiiresti lühistele, samas kui kruviühendused võtavad vastu juhtmeid kuni 25 mm², tagades kindlad ja vähehooldust vajavad ühendused. DIN-liistule paigaldamine ja kompaktne 17,5 mm laius võimaldavad tihedat paigaldust jaotuskilpidesse.

Sobib kasutamiseks

• Valgustusahelate kaitse elu- ja ärihoonetes
• Pistikupesaahelad takistuslike koormustega
• Juhtimisahelad, mis vajavad 16 A kaitset
• Jaotuskilbid piiratud ruumiga tänu 1-mooduli laiusele

Peamised tehnilised andmed

• Pooluste arv: 1
• Nimivool: 16 A
• Väljalülituskarakteristik: B
• Nimipinge: 230 V AC
• Lülitusvõime: 6 kA
• Sagedus: 50/60 Hz
• Paigaldus: DIN-liist
• Kaitsetase: IP20 (klemmid)
• Klemmi ristlõige: 1–25 mm²
• Energiapiirav klass: 3
• Ülepingekategooria: III
• Saastetase: 2
• Töötemperatuur: -25 kuni +75 °C
• Mehaaniline vastupidavus: 20 000 tsüklit
• Elektriline vastupidavus: 10 000 tsüklit
• Standard: IEC/EN 60898-1
• Mooduli laius: 1 moodul (17,5 mm)

Soovitused

16 A ahelate usaldusväärseks kaitseks mõõdukate sisselülitusvooludega ühendage see MCB vajadusel sobiva rikkevoolukaitselülitiga (RCD). Paigaldamisel kontrollige alati juhtmete ristlõiget ja pöördemomendi spetsifikatsioone, et tagada pikaajaline töökindlus.
