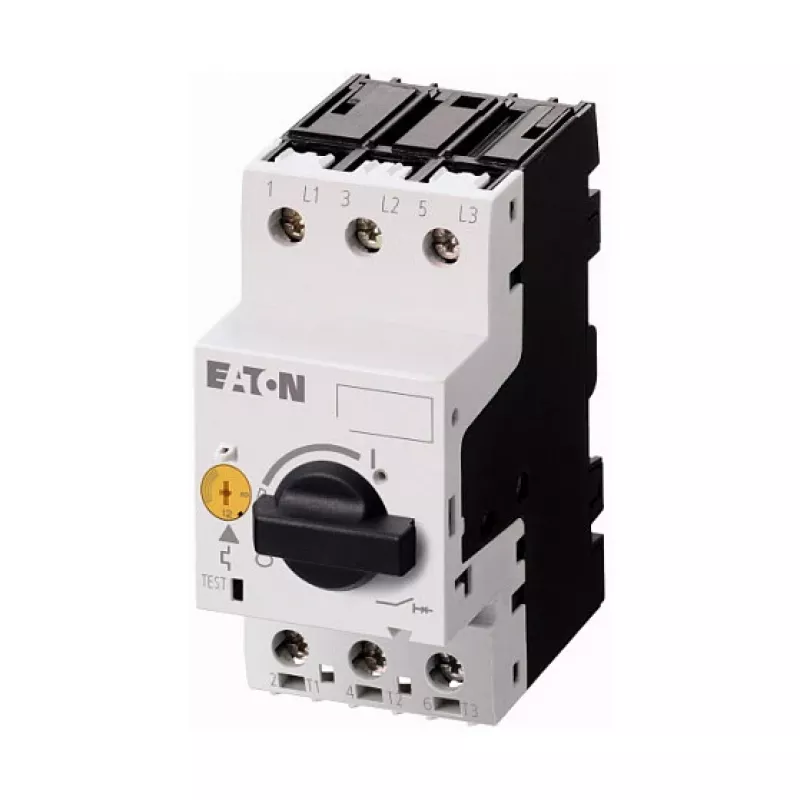

Eaton PKZM0-1-T Mootorikaitsekaitselüliti, 0,63-1 A, 3-pooluseline, 690 V AC

Mootorikaitse on kriitilise tähtsusega tööstuskeskkondades, kus ülekoormused ja lühised võivad põhjustada kulukaid seisakuid või seadmete kahjustusi. Eaton PKZM0-1-T on 3-pooluseline mootorikaitsekaitselüliti termomagnetilise vabastiga, pakkudes usaldusväärset kaitset mootoritele nimivooluga 0,63 kuni 1 A. Selle kompaktne disain ja suur lühislülitusvõime muudavad selle sobivaks paljudeks rakendusteks alates tööpinkidest kuni konveierisüsteemideni.

Kellele see on mõeldud

See seade on mõeldud elektriinseneridele, kilpide ehitajatele ja hooldustehnikutele, kes vajavad tööstuslike juhtkilpide jaoks usaldusväärset mootorikaitset. See sobib ideaalselt väikeste mootorite, trafode ja muude koormuste kaitsmiseks, kus on vaja täpset ülekoormus- ja lühiskaitset.

Peamised omadused

• Termomagnetiline vabasti reguleeritava ülekoormusvabastiga (0,63–1 A) ja fikseeritud lühisvabastiga (umbes 15,5 x Iu)
• Kõrge nimipinge 690 V AC ja isolatsioonipinge 690 V
• Nimiline lühislülitusvõime 150 kA pingel 400 V, tagades ohutuse ka suure rikkevooluga paigaldistes
• Kompaktne 45 mm laius, DIN-liistule või kruvidega kinnitamine ja kruviühendused lihtsaks paigalduseks
• Kaitseaste IP20, sobib kasutamiseks suletud juhtkilpides
• Vastab standarditele IEC/EN 60947-4-1 ja VDE 0660; Type 2 koordinatsioon lühikaitse jaoks

Tehnilised andmed

• Nimivoolu vahemik: 0,63–1 A
• Pooluste arv: 3
• Nimipinge (Ue): 690 V AC
• Isolatsioonipinge (Ui): 690 V
• Nimitalitluspinge (Uimp): 6 kV
• Lühislülitusvõime (Icu) pingel 400 V: 150 kA
• Ülekoormusvabasti seadevahemik: 0,63–1 A
• Lühisvabasti: fikseeritud, umbes 15,5 x Iu
• Väljalülituskarakteristik: termomagnetiline
• Kinnitusviis: DIN-liist (35 mm) või kruvidega
• Ühendusviis: kruviühendused
• Kaitseaste: IP20
• Kasutustemperatuur: -25 kuni +55 °C
• Standardid: IEC/EN 60947-4-1, VDE 0660
• Juhtimisseade: pöördnupp
• Võimsuskadu pooli kohta: 0,8 W voolul 1 A
• Klemmi ristlõige: 1 x (1-6 mm²) täis- või keerdjuhe; 2 x (1-2,5 mm²)
• Lühikaitse koordinatsioon: Type 2 (vastavalt IEC/EN 60947-4-1)

Näpunäited

Veenduge, et mootori nimivool jääb reguleeritavasse vahemikku 0,63–1 A. Optimaalse kaitse tagamiseks seadke ülekoormusvabasti mootori nimivoolule. Paigaldage alati vähemalt IP20 kaitseastmega korpusesse. Kasutage klemmide pingutamiseks sobivaid kruvikeerajaid, et vältida kahjustusi.
