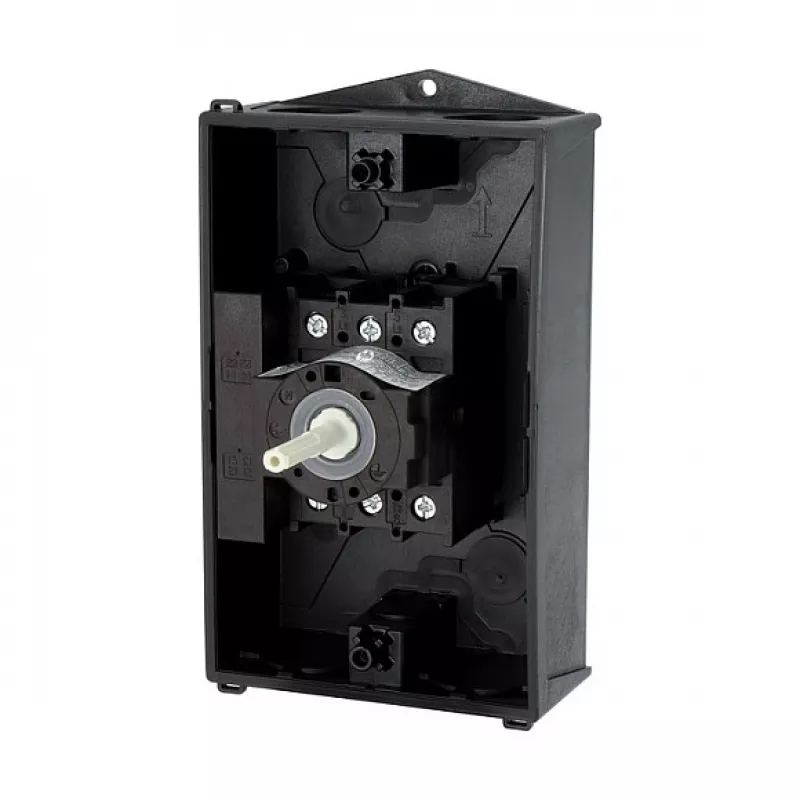

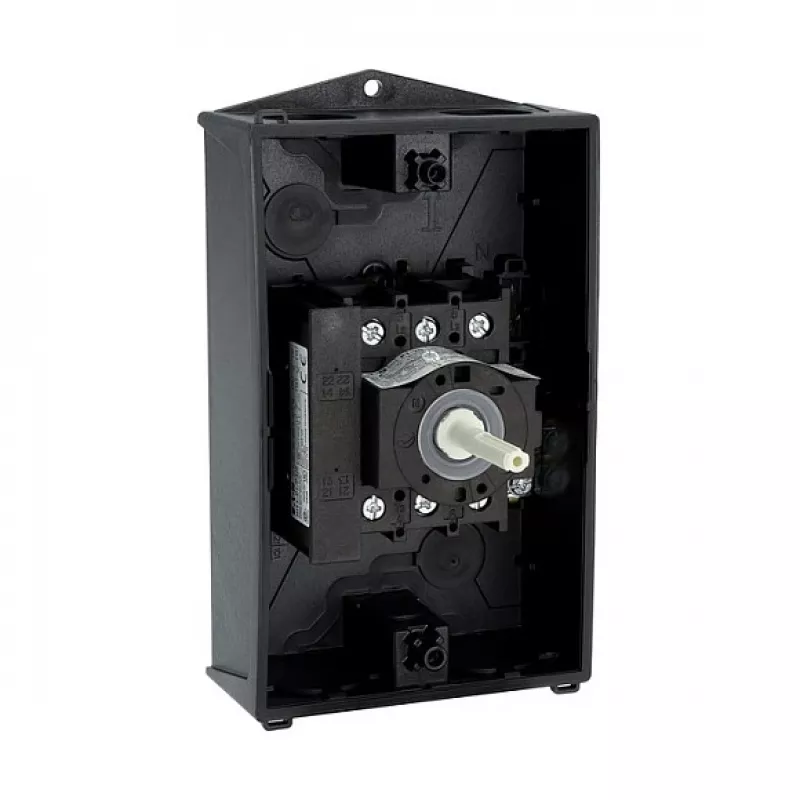

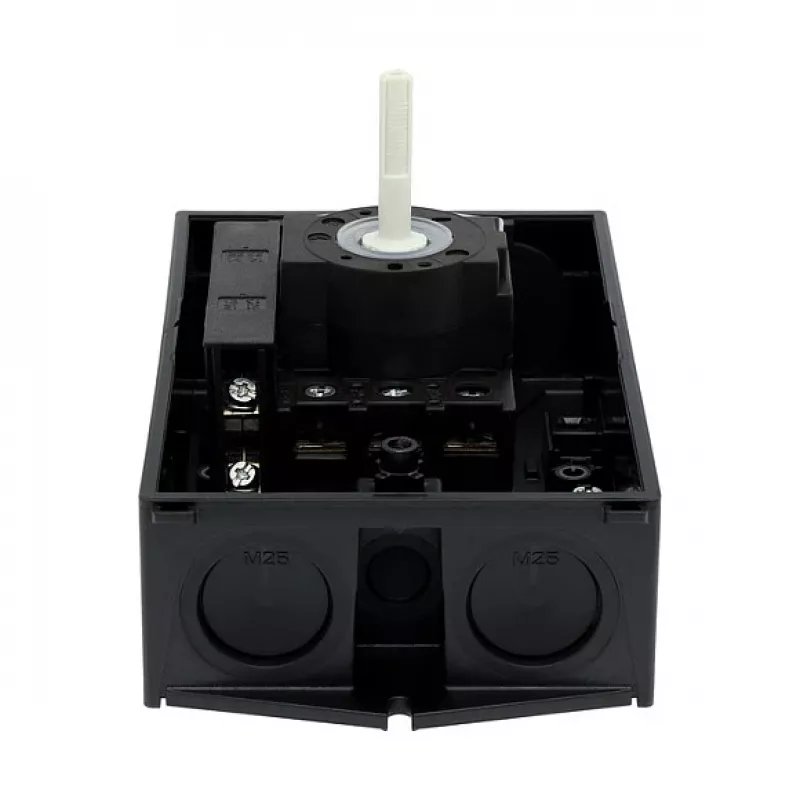

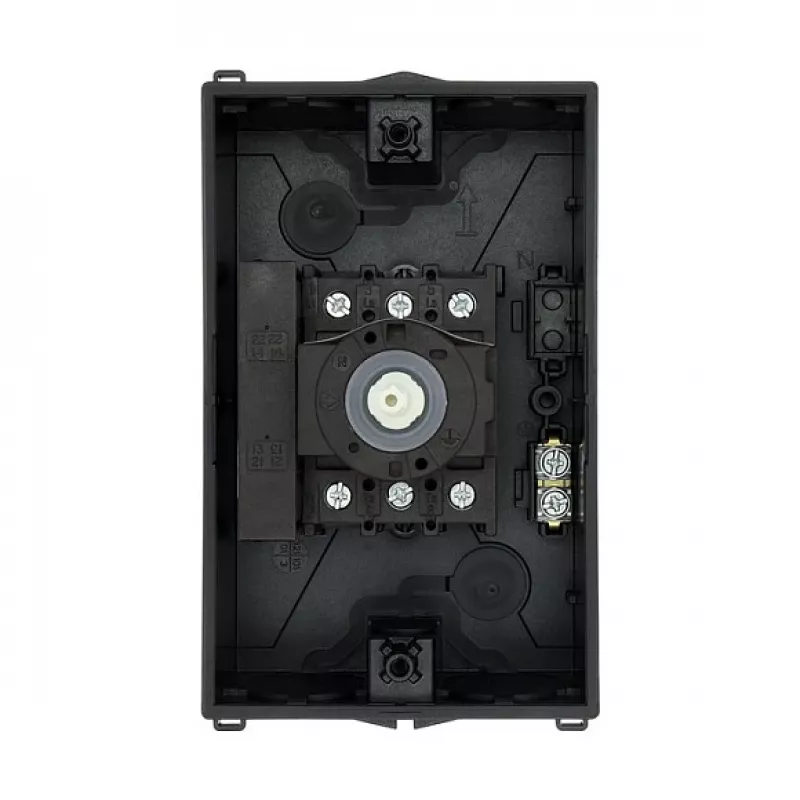

Eaton P1-25/I2/SVB-SW/HI11 3-poolne pealüliti 25A pinnale paigaldatav must/valge

Pealüliti 3-poolse konfiguratsiooniga ja nimivooluga 25 A, pakkudes usaldusväärset vooluahela isolatsiooni kompaktses pinnale paigaldatavas konstruktsioonis. P1-25/I2/SVB-SW/HI11 ühendab musta käepideme valge esipaneeliga selge visuaalse oleku tagamiseks ja sisaldab lukustatavat OFF-asendit ohutute hooldusprotseduuride toetamiseks.

Eelised

See lüliti pakub robustset jõudlust IP65-kaitseastmega esiosaga, muutes selle sobivaks keskkondadesse, kus tuleb vältida tolmu ja vee sissetungimist. Kruviühendused tagavad turvalise juhtmestiku, samas kui 90° lülitusnurk tagab otsustava ON-OFF-toimingu. Selle lukustatav OFF-asend (lukk pole kaasas) suurendab ohutust hoolduse või remondi ajal.

Sobib kasutamiseks

• Tööstuslikud juhtpaneelid, mis vajavad pealülitit
• Masinaehitus ja automaatikasüsteemid
• Küte, ventilatsioon ja pumbapaigaldised
• Jaotuskilbid ärihoonetes
• Kõik rakendused, mis vajavad usaldusväärset 25 A 3-poolset lahklülitit

Peamised tehnilised andmed

• Lüliti tüüp: Pealüliti / Lahklüliti
• Pooluste arv: 3
• Nimitöövool (Ie): 25 A (AC-21A, 400V)
• Nimiisolatsioonipinge (Ui): 690 V
• Nimitööpinge (Ue): 690 V
• Nimilöögitaluvuspinge (Uimp): 6 kV
• Paigaldusviis: Pinnale paigaldatav
• Käepideme värv: Must
• Esipaneeli värv: Valge
• Kaitseaste (esiosa): IP65
• Kaitseaste (klemmid): IP20
• Lülitusnurk: 90°
• Lülitusfunktsioon: ON-OFF
• Lukustatavus: Lukustatav OFF-asendis (lukk pole kaasas)
• Klemmi tüüp: Kruviklemmid
• Standardid: IEC/EN 60947, VDE 0660
• Nimilühislülitusvõime (Icm): 0,8 kA
• Nimilühiajataluvusvool (Icw): 0,5 kA (1s)

Soovitused

Optimaalse ohutuse ja nõuetele vastavuse tagamiseks paigaldage see lüliti korpusesse, mis säilitab IP65-kaitseastme esiosal ja tagab piisava kaitse klemmidele. Kasutage hoolduse ajal lüliti lukustamiseks OFF-asendisse sobivat lukku. Veenduge, et ühendatud koormus ei ületa 25 A ja et toitepinge jääb nimipingesse 690 V.
