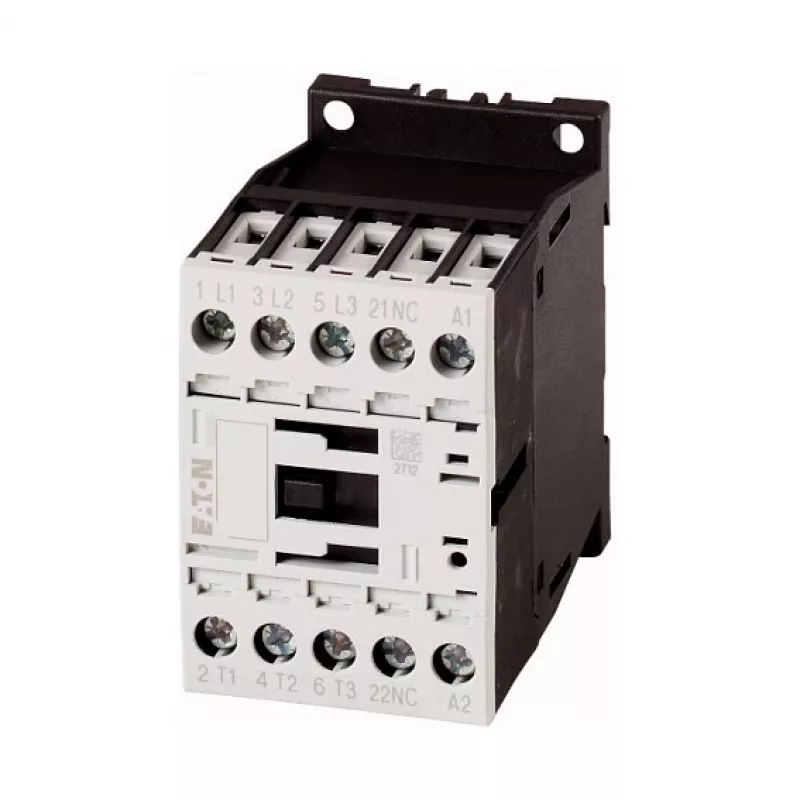

EATON Moeller DILM9-01 24 V DC 3-poolne kontaktorrelee, 9 A, 4 kW, 1 NC abikontakt, kruviühendused, DIN-liistule paigaldus

Tööstuslik kontaktorrelee, mis on loodud usaldusväärseks kolmefaasiliste koormuste lülitamiseks kuni 4 kW 400 V vahelduvvoolu korral. DILM9-01 ühendab 24 V alalisvoolu mähise, 3 peamist poolust ja sisseehitatud normaalselt suletud abikontakti, muutes selle mitmekülgseks valikuks mootorijuhtimise ja automatiseerimise ülesannete jaoks.

Eelised

Kõrge mehaaniline vastupidavus 10 miljonit töötsüklit ja elektriline vastupidavus 1,5 miljonit tsüklit AC-3 režiimis tagavad pika kasutusea. Kompaktne 45 mm laius säästab paneeliruumi, samas kui kruviühendused ja DIN-liistule/kruviga paigaldus lihtsustavad paigaldust ja hooldust. Seade vastab rahvusvahelistele standarditele, sealhulgas IEC/EN 60947, VDE 0660, UL ja CSA.

Sobib kasutamiseks

• Väikeste kolmefaasiliste mootorite otsene käivitamine kuni 4 kW (AC-3, 400 V)
• Takistuslike koormuste juhtimine kuni 22 A (AC-1, 400 V)
• Integreerimine PLC-põhistesse automatiseerimissüsteemidesse 24 V alalisvoolu juhtsignaalidega
• Rakendused, mis nõuavad normaalselt suletud abikontakti blokeerimiseks või oleku tagasisideks

Peamised tehnilised andmed

• Nimitalitlusvool AC-3, 400 V: 9 A
• Nimitalitlusvõimsus AC-3, 400 V: 4 kW
• Juhtimisahela pinge: 24 V DC
• Abikontaktid: 1 NC
• Nimitalitluspinge: 690 V AC
• Nimitalitluslöögipinge: 6 kV
• Kaitseaste: IP20
• Töötemperatuuri vahemik: -25 °C kuni +60 °C
• Standardid: IEC/EN 60947, VDE 0660, UL, CSA

Soovitused

Optimaalse jõudluse tagamiseks kasutage koos EATON PKZM0 mootorikaitsekaitselülitite ja DILM kontaktorite tarvikutega. Tagage piisav ventilatsioon ja arvestage võimsuse vähendamisega kõrgendatud ümbritseva õhu temperatuuridel.
