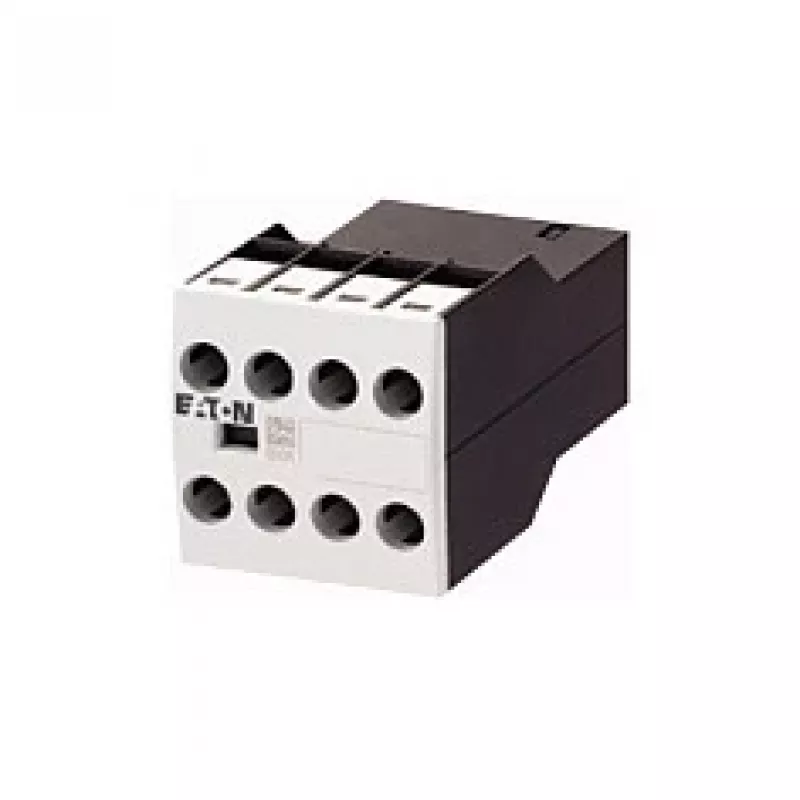

Eaton DILM32-XHI22 Abikontaktplokk 2NO+2NC esikinnitusega DILM7-DILM32 kontaktoritele

Kui kontaktor ise ei paku piisavalt abikontakte juhtimiseks ja signaalimiseks, lisab Eaton DILM32-XHI22 abikontaktplokk kaks avatud ja kaks suletud kontakti otse kontaktorile. See esikinnitusega plokk klõpsatakse Eaton DILM7 kuni DILM32 kontaktoritele, laiendades lülitusvõimsust ilma lisajuhtmestiku või eraldi releedeta.

Kellele see on mõeldud

Paneeliehitajatele, masinatootjatele ja hooldustehnikutele, kes vajavad usaldusväärseid abikontakte blokeerimiseks, oleku indikeerimiseks või juhtloogika jaoks tööstuslikes mootorikäivitites. See sobib nii uutesse paigaldistesse kui ka retrofittidesse, kus ruumi on vähe ja töökindel lülitus on kriitiline.

Peamised omadused

• 4-pooluseline konfiguratsioon: 2 avatud (NO) + 2 suletud (NC)
• Esikinnitus kiireks paigalduseks DILM7–DILM32 kontaktoritele
• Kruviühendused vastu võtavad täis-, keerd- ja painduvaid juhtmeid ferrule'idega 0,75 kuni 2,5 mm²
• Nimitalitlusvool kuni 4 A AC-15 (230/400 V) ja 0,5 A DC-13 (220 V)
• Kõrge isolatsioonipinge 690 V ja impulssitaluvus 6 kV nõudlike tööstuskeskkondade jaoks
• Kaitseaste IP20, sobib suletud juhtpaneelidesse
• Vastab IEC/EN 60947-5-1, tagades ülemaailmse tunnustuse

Tehnilised andmed

• Bränd: Eaton
• Mudel: DILM32-XHI22
• MPN: 277377
• EAN: 4015082773779
• Kontaktide konfiguratsioon: 2 NO + 2 NC
• Pooluste arv: 4
• Kinnitustüüp: Esikinnitus
• Ühilduvus: Eaton DILM7 kuni DILM32 kontaktorid
• Klemmi tüüp: Kruviklemmid
• Nimitalitlusvool (AC-15, 230 V): 4 A
• Nimitalitlusvool (AC-15, 400 V): 4 A
• Nimitalitlusvool (DC-13, 220 V): 0,5 A
• Nimisisolatsioonipinge (Ui): 690 V
• Nimitalitluspinge (Uimp): 6 kV
• Kaitseaste: IP20
• Standardid: IEC/EN 60947-5-1
• Ühendusvõime (täis/keerdjuhe): 0,75 - 2,5 mm²
• Ühendusvõime (painduv ferrule'iga): 0,75 - 2,5 mm²
• Ümbritseva õhu töötemperatuur: -25 kuni +60 °C
• Tooteseeria: DILM
• Funktsioon: Abikontaktplokk

Näpunäited

Enne ploki paigaldamist veenduge, et kontaktor on pingevaba. Kasutage painduvate juhtmete puhul ferrule'id usaldusväärseks kruviühenduseks. Enne paigaldamist kontrollige, et kontaktide konfiguratsioon vastab teie juhtahela nõuetele.
