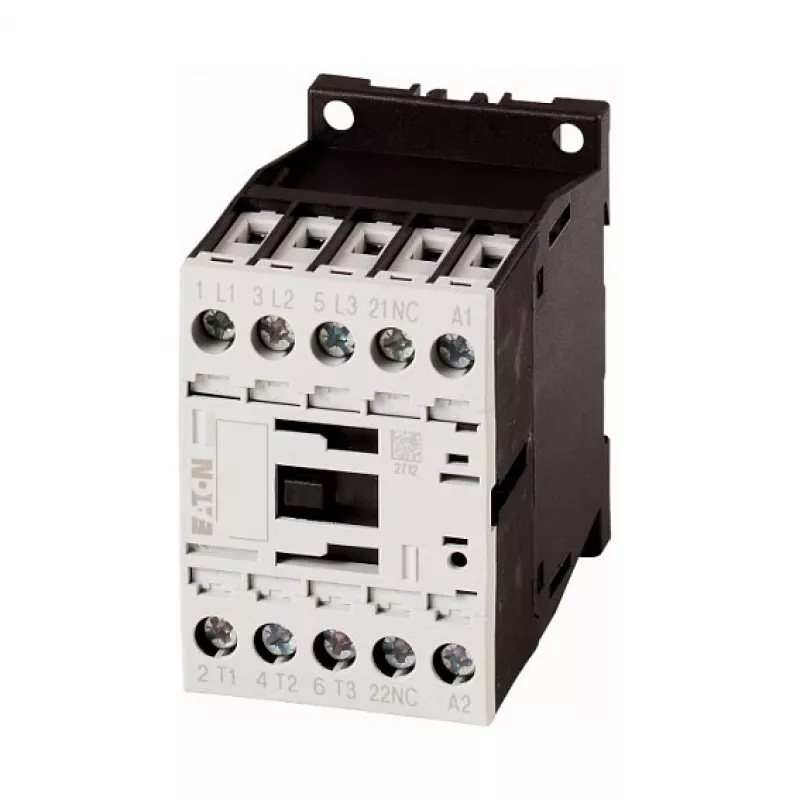

Eaton DILM12-01(24VDC) jõukontaktor, 3-pooluseline, 12A AC-3, 24V DC mähis, IP20 – must/valge, 45x68mm (276880)

Tööstuslikes automaatikapaneelides, kus usaldusväärne mootorijuhtimine on hädavajalik, pakub Eaton DILM12-01(24VDC) ühtlast lülitusjõudlust. See kompaktne 3-pooluseline jõukontaktor on loodud AC-3 mootori käivitamiseks kuni 5,5 kW 400 V juures, muutes selle tööhobuseks konveierite, pumpade, ventilaatorite ja tööpinkide jaoks. Tugeva 24 V DC mähisega integreerub see sujuvalt PLC-põhistesse süsteemidesse.

Peamised tehnilised andmed

• Tüüp: Jõukontaktor
• Mähise pinge: 24 V DC
• Pooluste arv: 3
• Peakontaktide konfiguratsioon: 3 NO (avanevad)
• Aux-kontaktide konfiguratsioon: 1 NC (sulguvad)
• Nimitalitlusvool (AC-3, 400 V): 12 A
• Nimitalitlusvõimsus (AC-3, 400 V): 5,5 kW
• Nimitalitlusvool (AC-1, 400 V): 22 A
• Nimiisolatsioonipinge (Ui): 690 V
• Nimilöögitaluvuspinge (Uimp): 6 kV
• Paigaldusviis: DIN-liistule või kruvidega
• Kaitseaste: IP20
• Töötemperatuuri vahemik: -25 °C kuni +60 °C
• Klemmi tüüp: Kruviklemmid
• Elektriline eluiga (AC-3): 10 miljonit lülitust
• Mehaaniline eluiga: 10 miljonit lülitust
• Standardid: IEC/EN 60947, VDE 0660
• Mõõtmed (L × K): 45 mm × 68 mm
• Värv: Must/Valge

Miks seda valida

Eaton DILM12-01 paistab silma oma kompaktse jalajälje ja erakordse vastupidavusega. Selle 10-miljonilise tsükli mehaaniline eluiga vähendab hooldusintervalle, samas kui kruviklemmid võimaldavad lihtsat juhtmestikku. 24 V DC mähis ühildub kaasaegsete juhtimissüsteemidega ja tarbib minimaalselt energiat. Kahe paigaldusvõimalusega – DIN-liist või kruvid – kohandub see kontaktor erinevate korpuste kujundustega. IP20 kaitseaste pakub kaitset tahkete osakeste eest, mis on suuremad kui 12 mm, sobides juhtimiskappidesse.

Ideaalne kasutusala

• Mootorijuhtimine tööstuslikes automaatikaliinides
• Konveierisüsteemid ja materjalikäitlusseadmed
• Pumba- ja ventilaatorijuhtimine HVAC- ja protsessitööstuses
• Tööpingid ja tootmismasinad
• Takistuslike ja induktiivsete koormuste lülitamine juhtimispaneelides

Hea teada

Toode on Eaton mudel DILM12-01(24VDC), tootja osanumber 276880, EAN 4015082768805. 1 NC abikontakt annab tagasiside signaali oleku jälgimiseks. Suuremaid voolusid nõudvate rakenduste jaoks kaaluge Eaton DILM seeriat suuremate nimiväärtustega. Enne paigaldamist kontrollige alati ühilduvust oma konkreetse mootori ja juhtimisahelaga.
