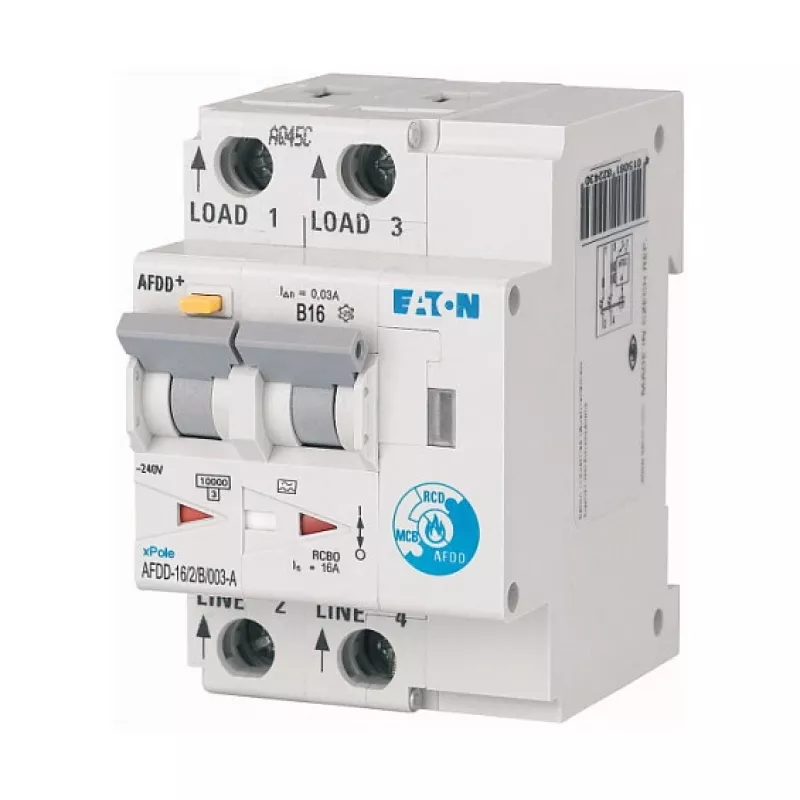

EATON AFDD-16/2/B/003-A 187204 Kaarlekaitseseade 2-pooluseline B16A 30mA Tüüp A

Eaton AFDD-16/2/B/003-A on kompaktne kombineeritud seade, mis kaitseb jada- ja paralleelkaarleidude, lühiste, ülekoormuste ja rikkevoolude eest. Integreerides kaarlekaitseseadme (AFDD), miniatuurkaitselüliti (MCB) ja rikkevoolukaitselüliti (RCD) ühte 2-moodulilisse seadmesse, vähendab see paigaldusaega ja jaotuskilbi ruumi, pakkudes samal ajal igakülgset elektriohutust. See 2-pooluseline (1P+N) seade on nimivooluga 16 A, B-karakteristikuga ja 30 mA rikkevoolutundlikkusega, mistõttu sobib see paljudesse elamu- ja ärihoonete vooluringidesse.

Peamised omadused

• Kombineeritud AFDD, MCB ja RCD kaitse ühes 2-moodulilises seadmes
• Nimivool 16 A, väljalülituskarakteristik B, rikkevool 30 mA tüüp A
• Tuvastab jada- ja paralleelkaarleiusid, et vältida elektritulekahjusid
• Nimipinge 230 V AC, lülitusvõime 6 kA
• DIN-liistule paigaldus, IP20 klemmid / IP40 esikülg
• Vastab standarditele IEC/EN 62606, IEC/EN 61009-1 ja IEC/EN 60898-1

Igapäevases kasutuses

See AFDD+ ühendab kolm kaitset funktsiooni ühte seadmesse, säästes ruumi jaotuskilbis ja lihtsustades juhtmestikku. See on ideaalne vooluringidele, kus on vajalik kaarlekkaitse, näiteks magamistubades, elutubades ja muudes põlevmaterjalidega kohtades. LED-olekuindikaator annab kohese visuaalse kinnituse seadme tööolekust, samas kui standardne DIN-liistule paigaldus tagab kiire paigalduse.

Tehnilised andmed

• Pooluste arv: 2 (1P+N)
• Nimivool (In): 16 A
• Väljalülituskarakteristik: B
• Nimirikkevool (IΔn): 30 mA
• Rikkevoolu tüüp: Tüüp A
• Nimipinge (Ue): 230 V AC
• Nimisagedus: 50 Hz
• Nimilülitusvõime (Icn): 6 kA
• Paigaldusviis: DIN-liist
• Kaitseaste: IP20 (klemmid), IP40 (esikülg)
• Energiapiirangu klass: 3
• Klemmi ristlõige: 1-25 mm² (täis/keerdunud)
• Kasutustemperatuur: -25 kuni +40 °C
• Kaarleiu tuvastus: jada- ja paralleelkaarleiused
• Oleku indikaator: LED-indikaator
• Mooduli laius: 2 moodulit (35,6 mm)
• Standardid: IEC/EN 62606, IEC/EN 61009-1, IEC/EN 60898-1

Lõppmärkus

Paigaldage ja hooldage Eaton AFDD+ alati vastavalt kohalikele elektrireeglitele ja eeskirjadele. Veenduge, et juhtmestik on õige ja seade on paigaldamise või hoolduse ajal pingest välja lülitatud.
