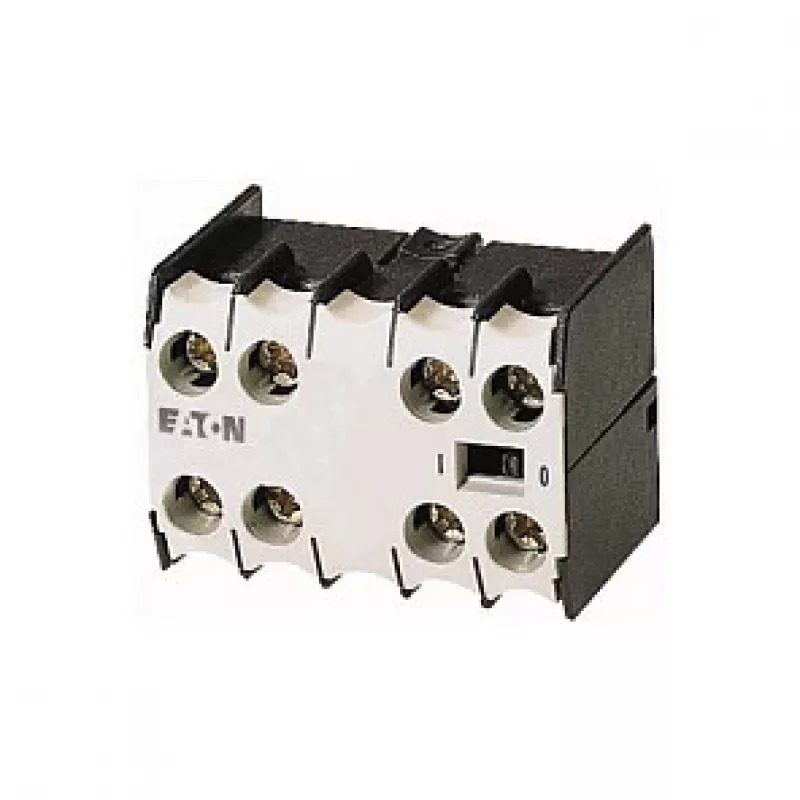

EATON 22DILEM Abikontaktplokk, 2NO+2NC, 4-poolne, kruviühendusega, esikinnitus, kontaktoritele DILM7-DILM38

Tööstuslikes juhtpaneelides on usaldusväärsed abikontaktid hädavajalikud signaalimiseks ja blokeerimiseks. EATON 22DILEM abikontaktplokk pakub 2 tavaliselt avatud ja 2 tavaliselt suletud hetkelist kontakti, võimaldades täpset olekutagasisidet kontaktoritele mootori juhtimisahelates. See on ette nähtud esikinnituseks EATON DILM7 kuni DILM38 kontaktoritele, lihtsustades paigaldust ilma lisatööriistadeta.

Peamised tehnilised andmed

• Kontaktide konfiguratsioon: 2 NO + 2 NC (4-poolne)
• Ühenduse tüüp: Kruviühendus
• Kinnituse tüüp: Esikinnitus
• Ühilduvus: EATON DILM7 kuni DILM38 kontaktorid
• Nimisisolatsioonipinge (Ui): 690 V
• Nimilöögitaluvuspinge (Uimp): 6 kV
• Nimitöövool AC-15: 4 A at 230 V, 3 A at 400 V
• Nimitöövool DC-13: 0.15 A at 220 V
• Kaitseaste: IP20
• Töötemperatuuri vahemik: -25 °C kuni +60 °C
• Laotemperatuuri vahemik: -40 °C kuni +80 °C
• Standardid: IEC/EN 60947-5-1
• Tooteseeria: DILEM
• Abikontakti tüüp: Hetkeline

Miks seda valida

22DILEM pakub kompaktset lahendust kontaktorite juhtimisvõimaluste laiendamiseks. NO ja NC kontaktide kombinatsioon toetab nii signaalimist kui ka blokeerimisfunktsioone. Kruviühendused tagavad kindlad ja vastupidavad ühendused, samas kui esikinnitus võimaldab kiiret järelpaigaldust olemasolevatesse süsteemidesse. Vastavus rahvusvahelistele standarditele tagab usaldusväärse töö nõudlikes tööstuskeskkondades.

Ideaalne kasutus

• Mootori juhtimiskeskused, mis vajavad abikontaktide olekutagasisidet
• Blokeerimisahelad ohutuse ja järjestuse juhtimiseks
• Olemasolevate DILM kontaktorite täiendamine lisakontaktidega
• Tööstuslikud automaatikapaneelid piiratud ruumiga

Hea teada

Abikontaktplokk on ette nähtud kasutamiseks kuivades siseruumides (IP20). Seda tuleb kaitsta tolmu ja niiskuse eest. Töötemperatuuri vahemik -25 °C kuni +60 °C võimaldab kasutamist erinevates kliimatingimustes. Enne paigaldust kontrollige alati ühilduvust konkreetse kontaktorimudeliga.
