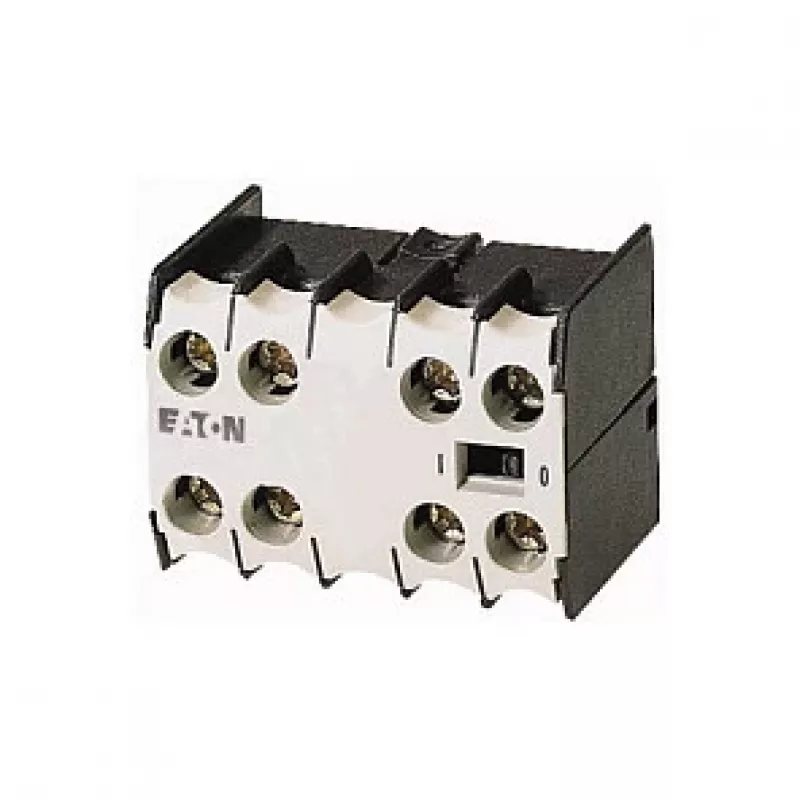

Eaton 22DILE Abikontaktplokk 2NO+2NC Kruviühendusega Esikinnitus DIL E Kontraktoritele

Eatoni 22DILE abikontaktplokk eristub tavalistest lisakontaktidest, pakkudes tasakaalustatud 2NO+2NC konfiguratsiooni kompaktses esikinnitusega korpuses, mis on loodud spetsiaalselt DIL E kontraktorite seeriale. Selle asemel, et piirduda ühe kontaktifunktsiooniga, annab see moodul kaks tavaliselt avatud ja kaks tavaliselt suletud kontakti, nii et üks plokk saab hakkama nii juhtimis- kui ka signaalülesannetega ilma lisajuhtmestiku või täiendavate komponentideta. Kruviühendusega klemmid võtavad vastu täis- või ferrulega juhtmeid ristlõikega 0,75–2,5 mm², tagades kindla ja hooldussõbraliku ühenduse ka tugeva vibratsiooniga tööstuspaneelides.

Esiletõstetud omadused

• 4-pooluseline abikontaktplokk: 2 NO + 2 NC paindlikuks juhtimisloogikaks
• Otsene esikinnitus Eatoni DIL E kontraktoritele – ilma tööriistade või adapteriteta
• Kruviühendusega klemmid laia kinnitusvahemikuga (0,75–2,5 mm²) usaldusväärseks paigalduseks
• Nimipinge kuni 690 V AC / 220 V DC, impulssitaluvus 6 kV – robustne lülitus
• Kompaktsed mõõtmed (45 × 86 × 58 mm) sobivad standardsele 45 mm kontraktori laiusele
• IP20 sõrme- ja juhtmeturvaline kaitse ning töötemperatuur -25 kuni +60 °C – sobib karmidesse tingimustesse

Igapäevases kasutuses

Tehnikud hindavad, kui kiiresti 22DILE klõpsab DIL E kontraktori esiküljele, muutes lihtsa toitelüliti täielikult jälgitavaks juhtimispunktiks. 2NO+2NC paigutus katab levinud stsenaariumid: üks NO töö tagasiside signaaliks, üks NO blokeeringuks, üks NC rikkehäireks ja üks NC ohutusahelaks – kõik ühest plokist. Kruviühendusega klemmid on nurga all, et tagada lihtne juurdepääs tavalise kruvikeerajaga, ja selged märgistused korpusel hoiavad ära juhtmestiku vead paneeli kokkupanekul või uuendamisel. Kuna kontaktid on ette nähtud nii AC-15 kui ka DC-13 koormustele, saab sama plokki kasutada mootori juhtimisahelates, PLC sisendites ja releeloogikas ilma võimsuse vähendamise mureta.

Täielikud tehnilised andmed

• Kontaktide konfiguratsioon: 2 tavaliselt avatud (NO) + 2 tavaliselt suletud (NC)
• Pooluste arv: 4-pooluseline
• Ühenduse tüüp: Kruviühendusega klemmid
• Kinnitusviis: Esikinnitus Eatoni DIL E kontraktoritele
• Nimitalitlusvool (AC-15, 230 V): 4 A
• Nimitalitlusvool (AC-15, 400 V): 3 A
• Nimitalitlusvool (DC-13, 24 V): 1 A
• Nimitalitluspinge (Ue): kuni 690 V AC / 220 V DC
• Nimiisolatsioonipinge (Ui): 690 V
• Nimilöökpinge (Uimp): 6 kV
• Kaitsetase: IP20
• Ümbritseva õhu töötemperatuur: -25 kuni +60 °C
• Klemmi mahtuvus (täisjuhe): 0,75–2,5 mm²
• Klemmi mahtuvus (ferrulegajuhe): 0,75–2,5 mm²
• Standardid: IEC/EN 60947-5-1
• Seeria: 22DILE
• Toote tüüp: Abikontaktplokk

Lõppmärkus

Paneeliehitajatele ja hooldusmeeskondadele, kes vajavad usaldusväärseid abikontakte ilma materjalide nimekirja keerulisemaks muutmata, pakub Eaton 22DILE tõestatud ja kompaktset lahendust, mis integreerub sujuvalt DIL E seeriaga.
