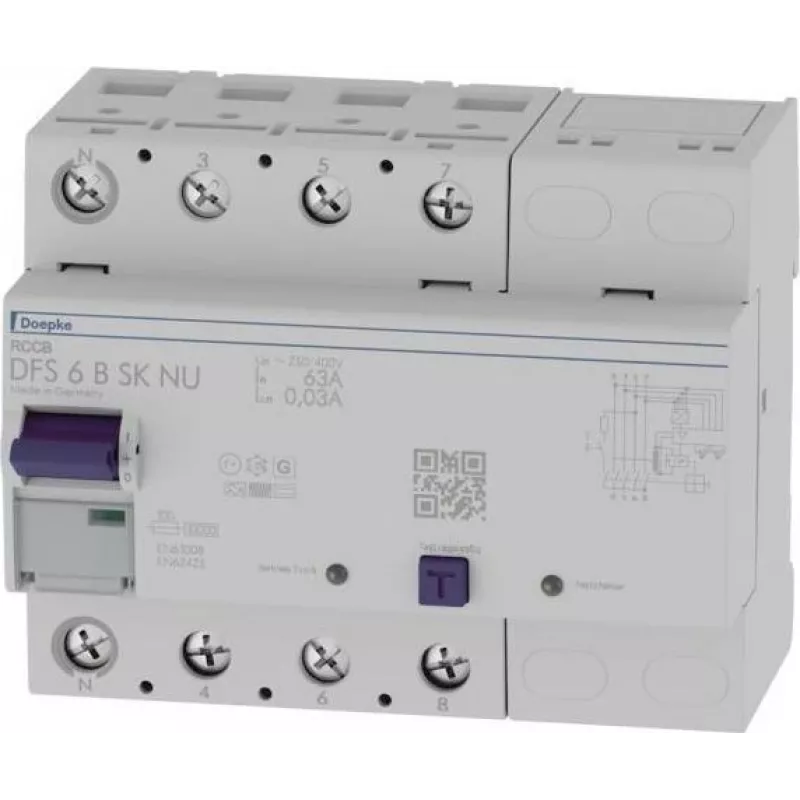

Doepke DFS6 063-4/0,03-B SK NU rikkevoolukaitselüliti 4-pooluseline 63A 30mA tüüp B 09144899

Elektrisüsteemid, mis sisaldavad sagedusmuundureid, UPS-seadmeid või laadimisjaamu, võivad tekitada siledaid alalisvoolu rikkevoole, mida standardsed RKV-d ei tuvasta, jättes ahelad ohtlikult kaitsmata. Doepke DFS6 063-4/0,03-B SK NU on B-tüüpi rikkevoolukaitselüliti, mis on konstrueeritud jälgima vahelduvvoolu, pulseeriva alalisvoolu ja sileda alalisvoolu rikkevoole, tagades usaldusväärse väljalülitamise kaasaegsetes paigaldistes. Nimivooluga 63 A ja rikkevoolu nimiväärtusega 30 mA kaitseb see 4-pooluseline seade inimest ja seadmeid maaühenduse rikete eest kolmefaasilistes võrkudes kuni 230/400 V AC.

Kellele see mõeldud on

Elektrikud ja kilbimeistrid, kes töötavad kommerts- või tööstusprojektides, kus esineb mittelineaarseid koormusi—näiteks elektrisõidukite laadimistaristu, fotogalvaanilised süsteemid või muutuva kiirusega ajamitega masinad—hindavad selle vastupidavat jõudlust ja lihtsat DIN-liinile paigaldamist. See sobib võrdselt ka vanemate jaotuskilpide uuendamiseks, mis vajavad täiustatud kaitset alalisvoolu lekkevoolude eest.

Peamised omadused

• B-tüüpi rikkevoolu tuvastus: reageerib vahelduvvoolu, pulseeriva alalisvoolu ja sileda alalisvoolu rikkevooludele kuni 30 mA.
• 63 A nimivool ja 4-pooluseline konfiguratsioon kolmefaasiliste ja neutraaljuhtmega ahelate jaoks.
• Kompaktne 4-mooduli laius (72 mm) säästab ruumi DIN-liinidel.
• Kõrge lühisvoolu taluvus 10 kA nõudlike paigaldiste jaoks.
• Löökvoolu taluvus 3 kA (8/20 µs) vähendab tarbetuid väljalülitumisi transientide tõttu.
• Kruviklemmid võtavad vastu juhtmeid 1,5 kuni 50 mm², tagades kindla ühenduse.
• Lai töötemperatuuri vahemik -25 °C kuni +40 °C karmides keskkondades.
• Vastab standarditele EN 61008-1 ja VDE 0664-10.

Tehnilised andmed

• Seadme tüüp: rikkevoolukaitselüliti (RCCB)
• Pooluste arv: 4
• Nimivool (In): 63 A
• Rikkevoolu nimiväärtus (IΔn): 30 mA
• Rikkevoolu tüüp: B
• Nimipinge: 230/400 V AC
• Nimisagedus: 50/60 Hz
• Nimiline lühisvool (Icn): 10 kA
• Löökvoolu taluvus: 3 kA (8/20 µs)
• Paigaldus: DIN-liin (EN 60715)
• Mooduli laius: 4 moodulit (72 mm)
• Kaitseaste: IP20 (klemmid), IP40 (paigaldatud)
• Töötemperatuur: -25 °C kuni +40 °C
• Klemmi mahtuvus: 1,5 - 50 mm²
• Standardid: EN 61008-1, VDE 0664-10

Nõuanded

Kontrollige alati, et ülesvoolu ülevoolukaitse on kooskõlas RKV nimilühisvoolu võimega. Suure lekkevooluga paigaldiste puhul kaaluge selektiivse (aeglustatud) RKV kasutamist ülesvoolu. Paigaldage seade piisava ventilatsiooniga kohta, et hoida ettenähtud töötemperatuuri vahemikku.
