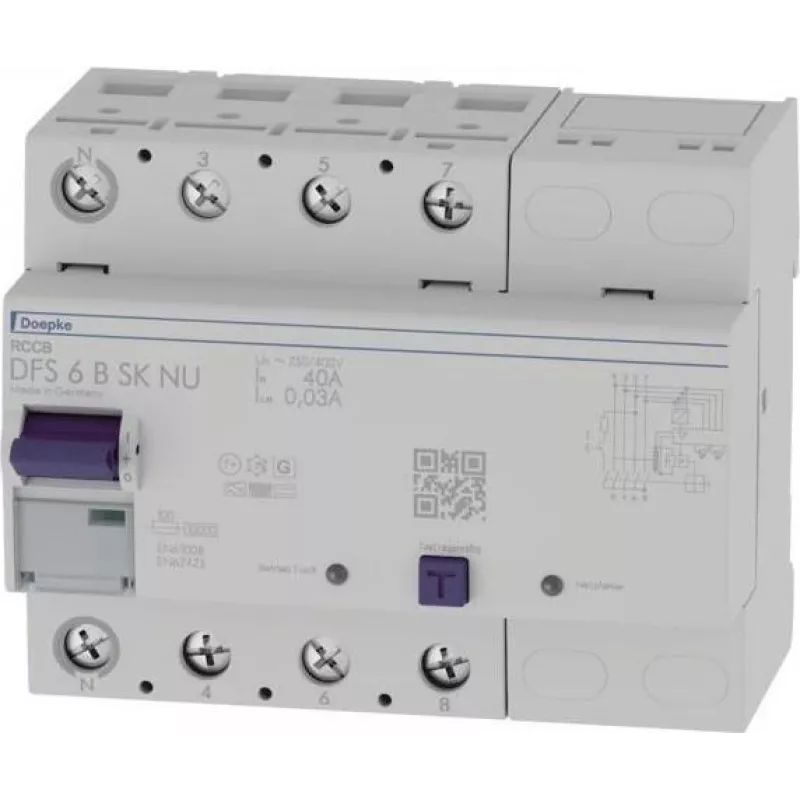

Doepke DFS6 040-4/0.03-B SK NU rikkevoolukaitselüliti 4-pooluseline 40A 30mA tüüp B 09134899

Doepke DFS6 040-4/0.03-B SK NU on 4-pooluseline rikkevoolukaitselüliti (RCCB), mis on projekteeritud kõikvoolutundlikuks kaitseks kolmefaasilistes võrkudes. Selle B-tüüpi rakendumiskarakteristik tuvastab usaldusväärselt vahelduvvoolu, pulseeriva alalisvoolu ja sileda alalisvoolu rikkevoolusid, muutes selle asendamatuks süsteemides, kus on sagedusmuundurid, elektrisõidukite laadimisjaamad või meditsiiniseadmed. Nimivooluga 40 A ja rikkevooluga 30 mA pakub see isiku- ja tulekaitset, säilitades samal ajal kõrge süsteemi käideldavuse.

Eelised

B-tüübi tundlikkus tagab põhjaliku rikkevoolu tuvastamise, sealhulgas sileda alalisvoolu, mida standardsed RCCB-d ei suuda käsitleda. Kompaktne 4-mooduli disain sobib standardsetele DIN-liistudele, säästes ruumi jaotuskilpides. Kruviklemmid võtavad vastu kuni 50 mm² juhtmeid, võimaldades turvalisi ühendusi suure koormusega ahelatele. Neutraaljuht on paigutatud paremale alla (NU), lihtsustades juhtmestikku tavalistes paigaldistes. Löökvoolu vastupidavus 3 kA hoiab ära tarbetuid rakendumisi pikselöögist või lülitusprotsessidest.

Sobib

• Kolmefaasilised ahelad sagedusmuundurite või UPS-süsteemidega
• Elektrisõidukite laadimistaristu, mis nõuab alalisvoolutundlikku kaitset
• Tööstuslikud masinad alaldite või muudetava kiirusega ajamitega
• Meditsiiniasutused (2. rühm) vastavalt IEC 60364-7-710
• Fotogalvaanilised paigaldised trafodeta inverteritega

Põhiandmed

• Nimiline rikkevool: 30 mA (0,03 A)
• Nimivool: 40 A
• Pooluste arv: 4
• Nimipinge: 230/400 V AC, 50/60 Hz
• Lühisvoolu taluvus: 10 kA sobiva eelkaitsmega
• Paigaldus: DIN-liist EN 60715, 4 mooduli laiune
• Kaitseaste: IP20 (klemmid), IP40 (paigaldatud)
• Töötemperatuur: -25 °C kuni +40 °C

Soovitused

Optimaalse kaitse tagamiseks ühendage see RCCB sobiva kaitselülitiga (MCB) varukaitseks liigvoolu eest. Veenduge, et ülesvoolu kaitseade vastab 10 kA tingimuslikule lühisvoolu nimiväärtusele. Suure rikkevooluga paigaldistes kaaluge lühiajalise viivitusega versiooni, et vältida valerakendumisi.
