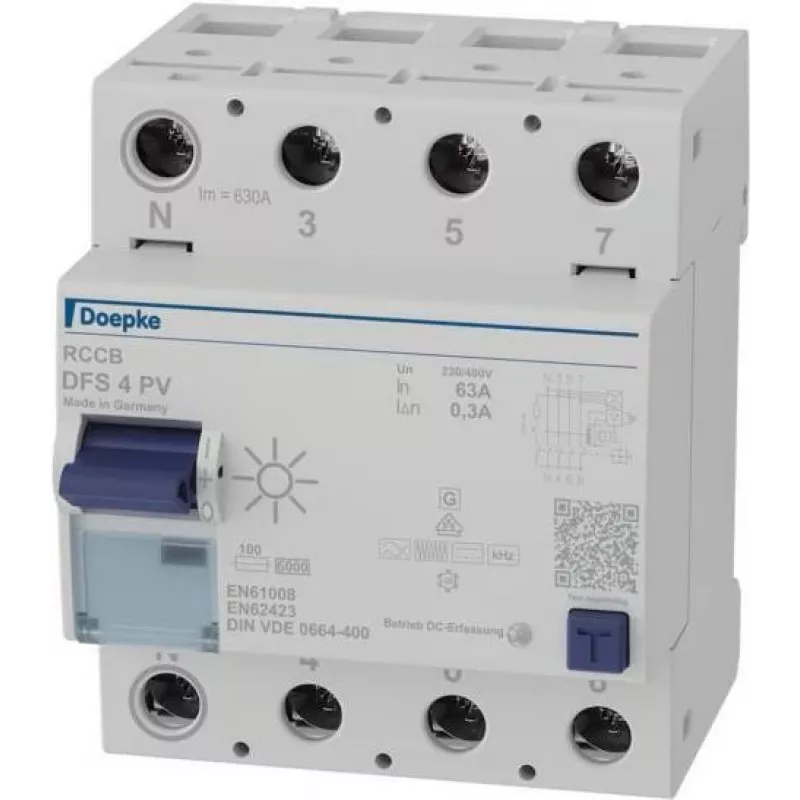

Doepke DFS4 063-4/0.30-PVFI rikkevoolukaitselüliti 4-pooluseline 63 A 300 mA tüüp F 09146804

Rikkevoolukaitselüliti 4 poolusega, nimivool 63 A ja rikkevool 300 mA, spetsiaalselt projekteeritud fotogalvaaniliste süsteemide ja sagedusmuunduritega ahelate jaoks. Tüüp F (PVFI) RCCB tuvastab sinusoidaalse vahelduvvoolu, pulseeriva alalisvoolu ja segasageduslikud rikkevoolud kuni 1 kHz, tagades usaldusväärse kaitse kaasaegsetes elektripaigaldistes.

Eelised

Tüüp F rakendumiskarakteristik tagab tervikliku kaitse PV-inverterite ja elektrooniliste koormuste jaoks. Suur löökvoolu taluvus 3 kA hoiab ära soovimatu rakendumise. Kompaktne 4-mooduli laius säästab ruumi DIN-liistul. Lai klemmimahutavus 1,5 kuni 50 mm² täisjuhtmetele lihtsustab paigaldust.

Sobib

• Fotogalvaanilised (PV) süsteemid trafodeta inverteritega
• Sagedusmuunduri ahelad
• Tööstuslikud juhtpaneelid elektrooniliste tööseadmetega
• Kolmefaasilised jaotuskilbid, mis vajavad rikkevoolukaitset

Põhiandmed

• Nimivool: 63 A
• Nimiline rikkevool: 300 mA
• Pooluste arv: 4
• Nimipinge: 230/400 V AC
• Nimisagedus: 50 Hz
• Nimiline lühisvool: 10 kA
• Löökvoolu taluvus: 3 kA
• Paigaldus: DIN-liist 35 mm
• Mooduli laius: 4 TE
• Klemmimahutavus: 1,5 - 50 mm² täisjuhe, 1,5 - 35 mm² paindjuhe
• Kaitseaste: IP20 klemmid, IP40 korpus
• Töötemperatuur: -25 kuni +40 °C

Soovitused

Optimaalse kaitse saavutamiseks ühendage sobiva varukaitsmega, et saavutada nimiline lühisvool 10 kA. Tagage korpustes piisav ventilatsioon, et hoida töötemperatuuri vahemikku.
