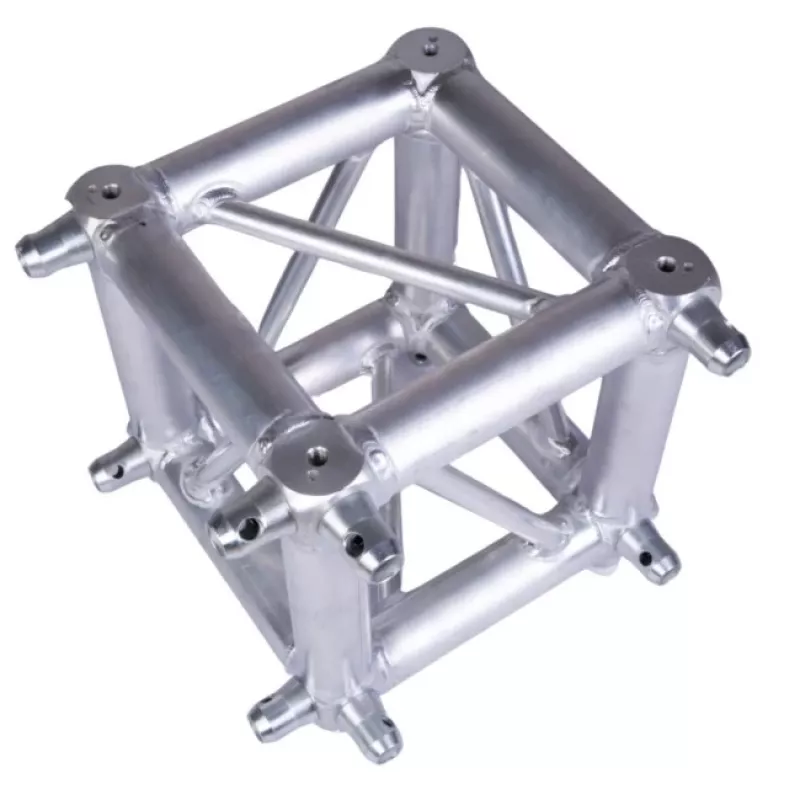

DNA TQ4 kuupnurk risttalade süsteemile

Keerukate sõrestikstruktuuride loomine jõuab sageli ummikseisu, kui on vaja haruneda mitmes suunas. Standardsed nurgad piiravad teie disaini ühe tasapinnaga, sundides tegema kompromisse või eritootmist. DNA TQ4 kuupnurk lahendab selle, pakkudes kuut ühenduspinda ühes tugevas alumiiniumüksuses, võimaldades tõelisi kolmemõõtmelisi sõrestikkonfiguratsioone lavade, messibokside ja arhitektuursete installatsioonide jaoks.

Kellele see mõeldud on

See nurk on loodud ürituste korraldamise ettevõtetele, messibokside ehitajatele, lavade riggeritele ja jaemüügi vitriinide disaineritele, kes nõuavad usaldusväärseid modulaarseid sõrestiksüsteeme. Kui töötate DNA TQ4 seeria sõrestiksektsioonidega ja vajate mitmesuunaliste struktuuride—nagu kuubikud, tornid või keerukad katuserestid—loomist, on see komponent hädavajalik. See sobib nii sise- kui ka välistingimustesse, alates kontserdilavadest kuni messipaviljonideni.

Peamised omadused

• 6-suunaline kuubikujundus võimaldab ühendusi kõigil külgedel täielikuks 3D mitmekülgsuseks.
• Valmistatud suure tugevusega alumiiniumisulamist EN AW-6082 T6, tagades suurepärase kandevõime ja korrosioonikindluse.
• Põhitorud läbimõõduga 50 mm ja seina paksusega 2 mm tagavad konstruktsiooni terviklikkuse.
• Koonusliitmikuga (spigot) ühendussüsteem koos tihvtide ja R-klambritega võimaldab kiiret, tööriistavaba kokkupanekut.
• Täielikult ühilduv DNA TQ4 seeria sõrestiksektsioonidega, säilitades ühtse 290 x 290 mm profiili.
• Looduslik alumiiniumviimistlus pakub professionaalset, puhast välimust, mis sobib nähtavatele installatsioonidele.

Spetsifikatsioonid

• Sõrestiksüsteemi seeria: DNA TQ4
• Sõrestiku profiil: Ruudukujuline sõrestik
• Nurga konfiguratsioon: 6-suunaline kuupnurk
• Välismõõdud (ruudukujuline profiil): 290 x 290 mm
• Põhitoru läbimõõt: 50 mm
• Põhitoru seina paksus: 2 mm
• Tugitoru läbimõõt: 20 mm
• Materjal: Alumiiniumisulam EN AW-6082 T6
• Ühendussüsteem: Koonusliitmik (spigot) koos tihvtide ja R-klambritega
• Ühenduspindade arv: 6
• Viimistlus: Looduslik alumiinium (hõbedane)
• Rakendus: Lavakonstruktsioonid, messiboksid, ürituste struktuurid, jaemüügi vitriinid
• Kandevõime: Mõeldud keskmise ja raske koormusega rakendusteks
• Korrosioonikindlus: Kõrge
• Kokkupaneku meetod: Tööriistavaba kaasasolevate tihvtide ja klambritega (müüakse eraldi)
• Toote tüüp: Sõrestiku nurgakomponent
• Ühilduvus: Täielikult ühilduv DNA TQ4 seeria sõrestiksektsioonidega
• Keskkonnakindlus: Sobib sise- ja välistingimustesse

Nõuanded

Maksimaalse stabiilsuse tagamiseks kinnitage alati iga ühendus kaasasolevate tihvtide ja R-klambritega. Mitmetasandiliste struktuuride projekteerimisel jaotage koormused ühtlaselt kõigi kuue külje vahel, et vältida liigset pinget üksikule liitele. Liitmike ja alumiiniumpindade regulaarne kontroll pikendab teie sõrestiksüsteemi eluiga.
