DIN-liistu nutirelee Shelly WavePro3 3-kanaliline Z-Wave, 110–240 V, 25 A kanali kohta, AES-128, DIN-kinnitus

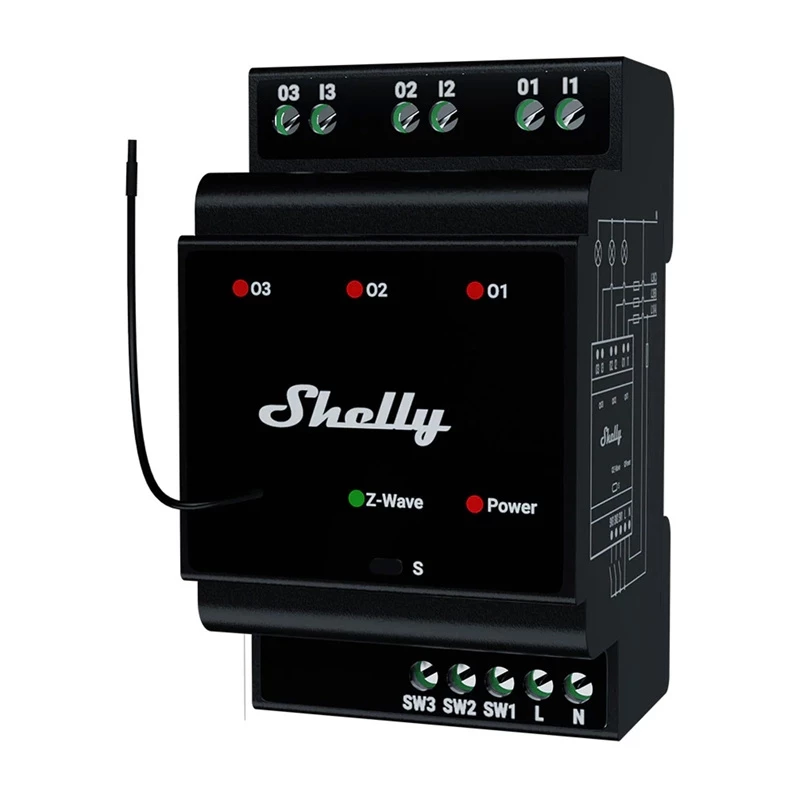

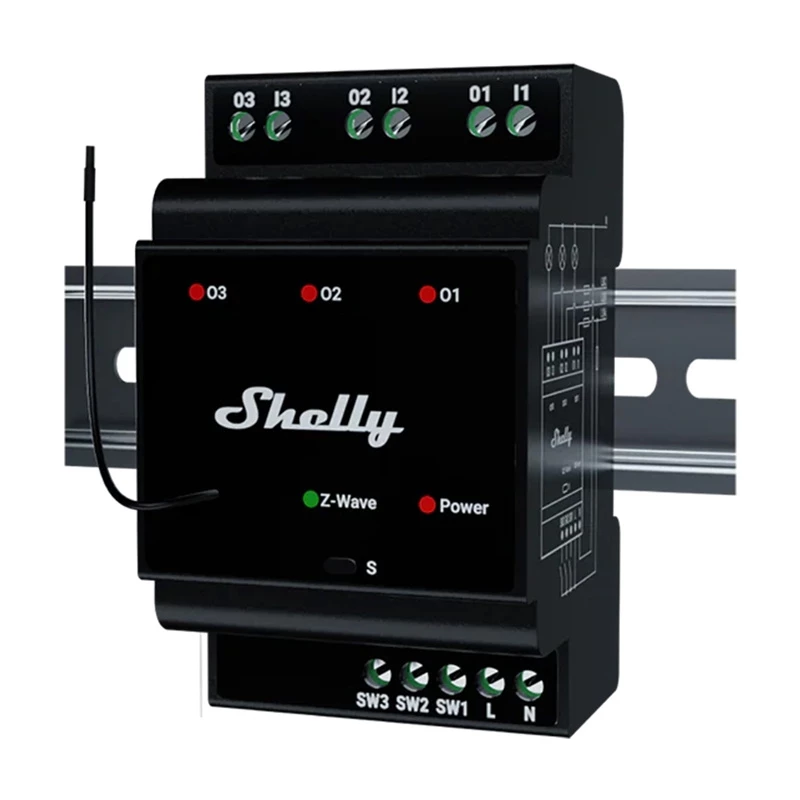

Shelly Wave Pro 3 on DIN-liistule paigaldatav 3-kanaliline relee Z-Wave ja Z-Wave Long Range toega, mis on mõeldud professionaalsetele ja ärilistele elektripaigaldistele. Seadmel on kolm potentsiaalivaba releeväljundit kuni 48 A kombineeritud vooluahelate sõltumatuks juhtimiseks ning see integreerub Z-Wave võrkudesse, võimaldades kaugjuhtimist, ajastamist, stseene ja automatiseerimist ühilduva Z-Wave võrgulüüsi kaudu. Kompaktne korpus ja DIN-liistu vormitegur sobivad jaotuskilpidesse elamu-, hotelli-, kontori- ja tööstuskeskkondades.

Eelised

Seade pakub kolme sõltumatut releekanalit (16 A kanali kohta, 48 A kokku), pikka sideulatust Z-Wave Long Range'i kaudu (kuni 1000 m vaateväljas välistingimustes, kuni 80 m siseruumides) ja võrkudevahelist võrgundusvõimet ulatuse laiendamiseks. Sellel on madal tühivoolutarve (< 0,3 W), ülekuumenemiskaitse, mis lülitab relee välja temperatuuril üle 80°C ja saadab võrgulüüsi teate, potentsiaalivabad kontaktid paljudele koormustüüpidele ning OTA püsivara uuendused. Seade toetab S2, S2 autenditud ja S0 turvastandardeid Z-Wave integreerimiseks.

Sobib

• Valgustusahelate tsentraliseeritud juhtimine kodudes ja ärihoonetes
• Kütte- või muude takistuslike koormuste juhtimine jaotuskilpides
• Induktiivsete või mahtuvuslike koormuste integreerimine (asjakohase RC-summutuslüliga) hotelli- ja kontoripaigaldistes
• Suured rajatised, kus on vaja pikamaa Z-Wave sidet

Peamised spetsifikatsioonid

• Tootja: Shelly; Mudel: WavePro3; MPN: WavePro3; EAN: 3800238071998
• Toide: 110–240 V AC, 50/60 Hz
• Energiatarve: < 0,3 W
• Lülitus: max AC 240 V, max DC 30 V
• Maksimaalne lülitusvool: 16 A kanali kohta, 48 A kokku
• Kanalid: 3 potentsiaalivaba releeväljundit
• Z-Wave: Võrk-režiim (868,4 MHz, kuni ~40 m siseruumides, toimib repiiterina); Long Range režiim (864,0 MHz, kuni 80 m siseruumides / kuni 1000 m välistingimustes, repiiterit LR-is ei toetata)
• Protsessor: Z-Wave S800; RF-saatja võimsus < 25 mW
• Mõõtmed: 96 × 53 × 59 ±0,5 mm; Kaal: 150 g; Paigaldus: DIN-liist
• Klemmid: max pöördemoment 0,4 Nm; juhtme ristlõige 0,5–2,5 mm²; juhtme eemaldamispikkus 6–7 mm
• Töötemperatuur: -20°C kuni 40°C; Niiskus: 30–70% RH; Max paigalduskõrgus: 2000 m

Kasutamine

Paigaldage Shelly Wave Pro 3 standardsele DIN-liistule jaotuskilbi sees, järgides kohalikke elektrieeskirju. Ühendage toite- ja vooluahela juhtmed potentsiaalivabade klemmidega, järgides klemmi pöördemomendi ja juhtme eemaldamise soovitusi. Lisage seade ühilduvasse Z-Wave võrgulüüsi, kasutades SmartStarti või Z-Wave kaasamisprotsessi (skaneerige QR-kood või järgige võrgulüüsi juhiseid). Seadistage kanalid, ajakavad ja stseenid võrgulüüsis, et võimaldada kaugjuhtimist ja automatiseerimist. Veenduge, et induktiivsete või mahtuvuslike koormuste jaoks on vajadusel paigaldatud nõutavad RC-summutuslülid.

Soovitused

Kasutage Shelly Wave Pro 3 valgustuse ja keskmise võimsusega seadmete tsentraliseeritud lülitamiseks ning vältige kanali või koguvoolu piirangute ületamist. Induktiivsete või mahtuvuslike koormuste korral veenduge RC-summutuskaitse olemasolus. Hoidke paigaldust kindlaksmääratud ümbritseva temperatuuri ja niiskuse vahemikus ning rakendage võrgulüüsi kaudu OTA uuendusi, et säilitada turvalisus ja funktsionaalsus.
