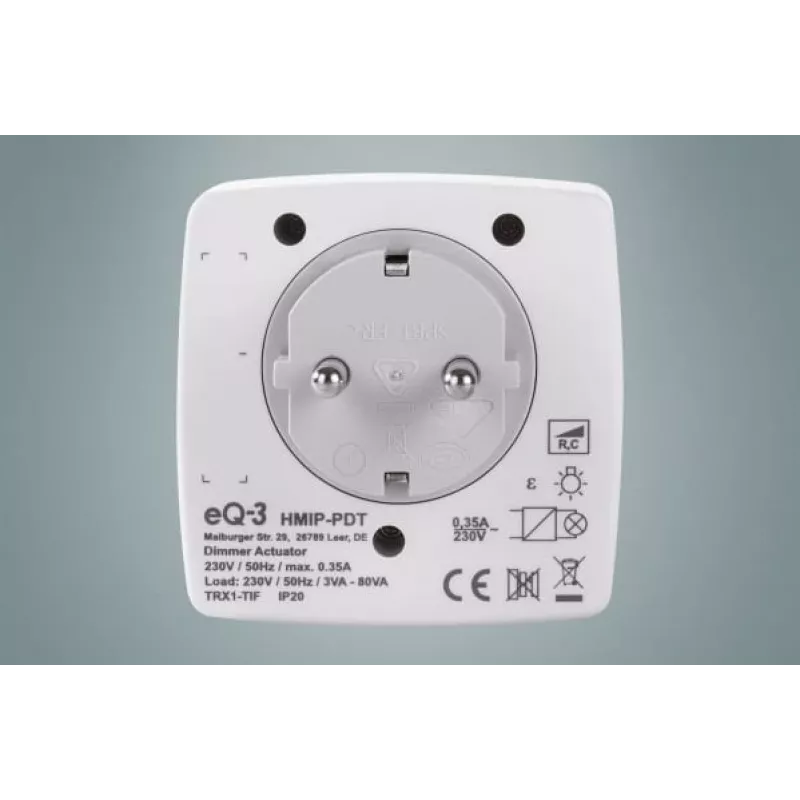

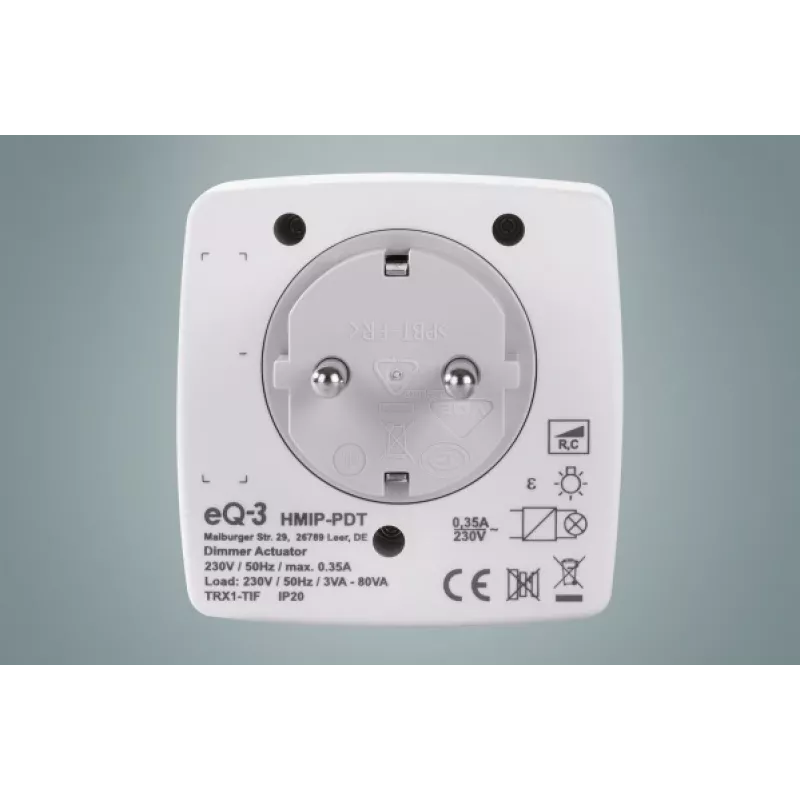

Dimmu ja lüliti eQ-3 AG HmIP-PDT väline valge

eQ-3 AG HmIP-PDT väline valge on kompaktne väline dimmu ja lüliti, mis on mõeldud integreerimiseks HomeMatic nutikodu süsteemidesse. See võtab vastu vahelduvvoolu sisendpinget 230 V sagedusel 50 Hz ja suhtleb raadio teel sagedusel 868 MHz. IP20 kaitseastme ja väikeste mõõtmetega 70 mm x 39 mm x 70 mm on see valge seade mõeldud paigaldamiseks siseruumidesse, kus on vaja usaldusväärset valgustuse ja lülitusfunktsioonide kaugjuhtimist.

Eelised

Seade ühendab ühes kompaktses üksuses hämardamise ja lülitamise funktsioonid, võimaldades nii heleduse juhtimist kui ka sisse-välja lülitamist ilma lisamooduliteta. Raadioside sagedusel 868 MHz tagab ühilduvuse HomeMatic IP võrkudega ja toetab kaugkasutust. Selle väike jalajälg ja kerge disain lihtsustavad paigaldamist kitsastesse kohtadesse valgustite taha või jaotuskastidesse. IP20 kaitseklass muudab selle sobivaks siseruumidesse, samas kui neutraalne valge viimistlus sulandub märkamatult tavaliste interjööristiilidega.

Sobib

• Siseruumide valgustusahelate juhtimiseks HomeMatic nutikodus
• Faasijuhtimisega hämardamisega ühilduvate LED- või hõõglampide hämardamiseks
• Seinalüliti funktsionaalsuse asendamiseks või laiendamiseks, kui on vaja kompaktset välist moodulit

Peamised spetsifikatsioonid

• Vahelduvvoolu sisendpinge: 230 V
• Sisendsagedus: 50 Hz
• Raadiosaatja sagedus: 868 MHz
• Kaitseaste: IP20 (kasutamiseks siseruumides)
• Mõõtmed: 70 mm x 39 mm x 70 mm
• Kaal: 0,138 kg
• Värv: valge

Kasutamine

Paigaldage eQ-3 AG HmIP-PDT väline valge vastavalt kohalikele elektrieeskirjadele ja HomeMatic paigaldusjuhistele. Kinnitage seade kuiva siseruumi kohta või elektri jaotuskasti, kus ruumi on. Ühendage faasi- ja nulljuhtmed seadme sisendisse ning lülitatavad väljundid valgustusahelasse. Siduge moodul HomeMatic IP keskseadmega või ühilduva võrgulüüsiga, kasutades ettenähtud kaasamisprotseduuri, et võimaldada raadio teel juhtimist ja seadistamist. Pärast kasutuselevõttu reguleerige hämardamis- ja lülituskäitumist koduse automaatika liidese kaudu.

Soovitused

Kasutage seadet ainult siseruumides kuivades tingimustes ja veenduge ühendatud lampide ühilduvuses faasijuhtimisega hämardamisega. Järgige tootja juhiseid elektriühenduste ja HomeMatic süsteemidega sidumise kohta. Jaotuskastidesse või valgustite taha paigaldamisel tagage piisav ventilatsioon ning vältige kokkupuudet niiskuse või otseste soojusallikatega.
