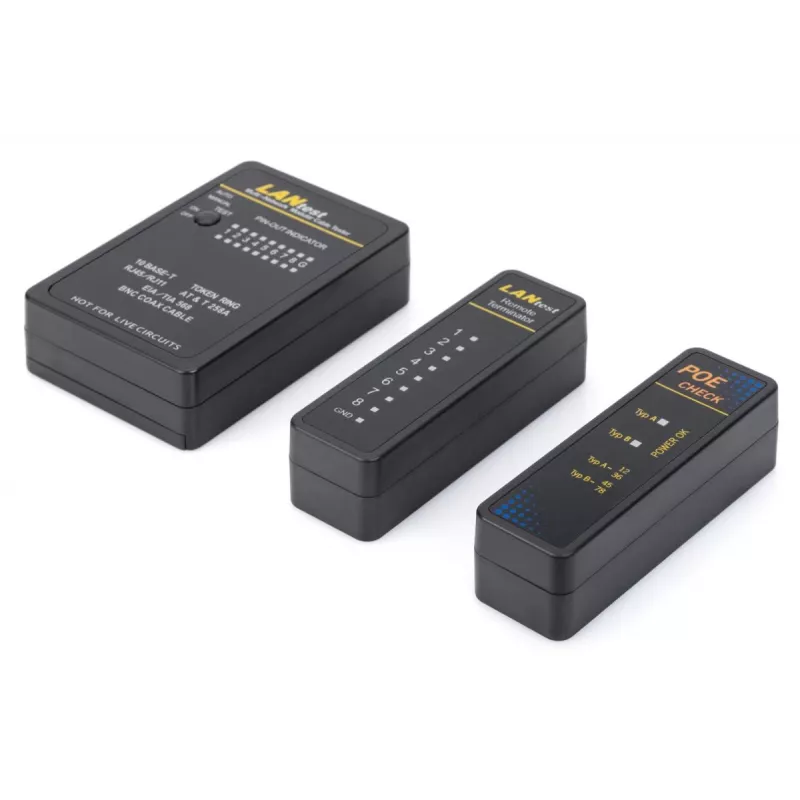

DIGITUS kaablitester, võrk, RJ45, BNC põhiseade, kaugseade, PoE tester, ümbrisega

Digitus võrgu- ja sidekaabli tester DN-14001-1 on kompaktne, patareitoitel tööriist RJ45 (LAN) ja BNC kaabelduse kontrollimiseks. See toetab 10Base-T, 10Base-2, RJ45/TM11 modulaarkaablite ja juhtmestandardite nagu 258A ja TIA-568A/568B testimist ning suudab võrrelda väljuvat kaabliotsa vastuvõtva otsaga, et tuvastada õige kontakti määramine. Komplekt sisaldab kaugseadet ja adapterit BNC kaabli testide jaoks ning tarnitakse kõvas kaitsvas ümbrises.

Eelised

Tester teostab ahela-, kaug- ja PoE-teste ning kuvab tulemusi LED-indikaatorite abil, mis võimaldab lihtsat tõlgendamist. Teste saab käivitada automaatselt või käsitsi ning kaugtester võimaldab kontrollida seinale paigaldatud jaoturites või patch-paneelides olevaid kaableid. Selle kompaktne disain ja kaasasolevad BNC ning LAN kaablid muudavad selle sobivaks välitöödeks ja kiireks tõrkeotsinguks.

Sobib

• RJ45 võrgu patch-kaablite kontrollimiseks
• BNC koaksiaalkaablite testimiseks (kaasasoleva adapteriga)
• Paigaldatud kaablite kontrollimiseks seinakontaktides, jaoturites või patch-väljadel, kasutades kaugseadet
• Kiireks katkematuse, pinouti ja PoE olemasolu kontrolliks

Peamised tehnilised andmed

• Mudel: Digitus DN-14001-1
• Toetatud kaablitüübid: RJ45 (LAN), BNC (10Base-2), modulaarkaablid
• Juhtmestandardid: 258A, TIA-568A/568B, token ring
• Testid: ahelatest, kaugtest, PoE test, kontakti määramine
• Toide: 9 V patarei
• Mõõtmed: 55 mm x 25 mm x 80 mm
• Komplekti kuulub: kaugtester, BNC adapter, LAN ja BNC kaablid, kõva ümbris
• Bränd: DIGITUS, MPN: DN-14001-1, EAN: 4016032458692

Kasutamine

Ühendage kaabli üks ots põhitestriga ja teine ots kaugseadmega (või kasutage koaksiaalkaablite puhul BNC adapterit). Toide saadakse 9 V patareist, valige automaatne või käsitsi testimisrežiim ja käivitage test. Jälgige LED-indikaatoreid, et määrata katkematus, õige kontakti määramine või PoE olemasolu. Paigaldatud kaabelduse korral jätke kaugseade kaugemasse otsa seina jaoturisse või patch-väljale ja käivitage test põhiseadmest.

Soovitused

Usaldusväärsete tulemuste saamiseks veenduge, et 9 V patarei oleks piisavalt laetud ja ühendage puhtad, kahjustamata pistikud. Kasutage kaugseadet rikete isoleerimiseks paigaldatud kaabelduses ja konsulteerige juhtmestandardeid (258A, TIA-568A/568B) pinouti tulemuste tõlgendamisel.
