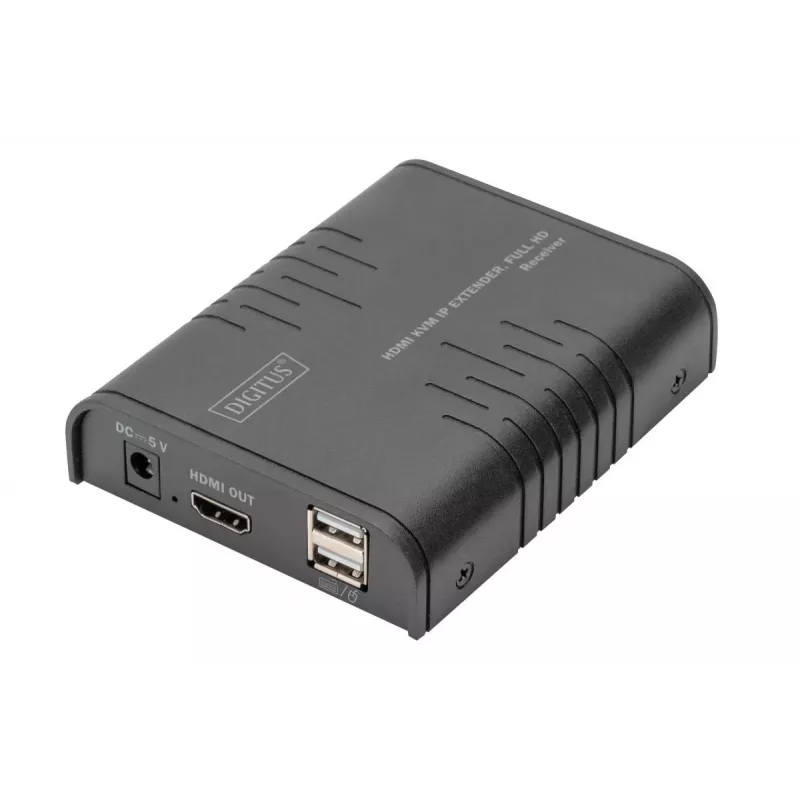

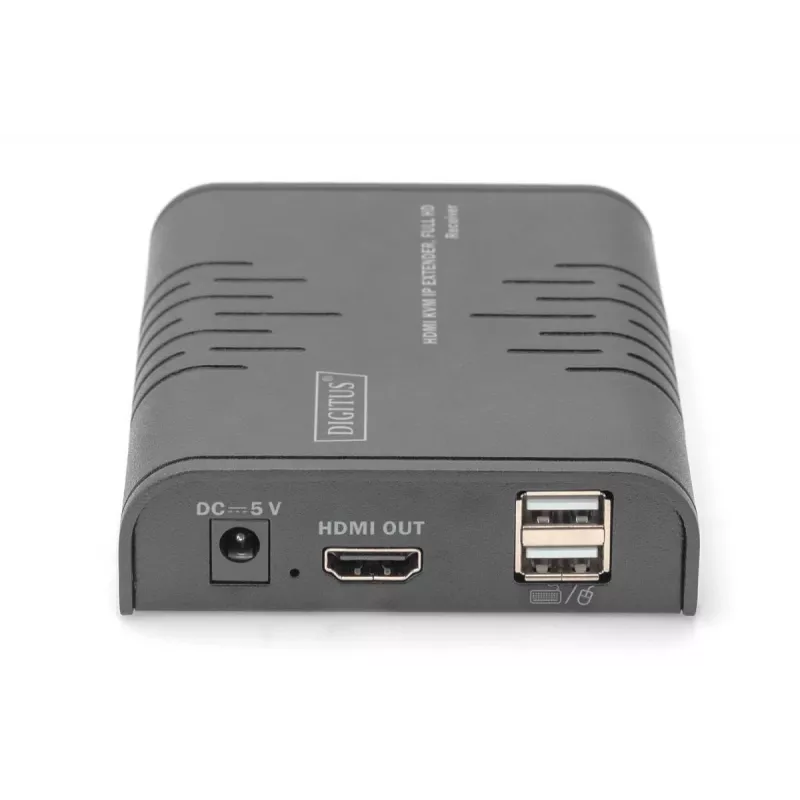

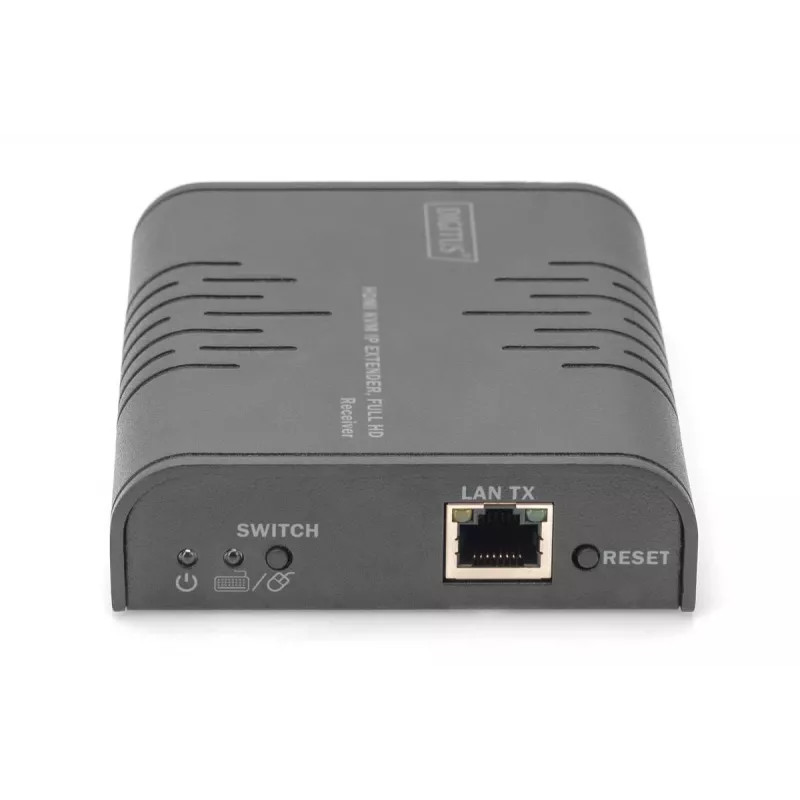

DIGITUS IP KVM pikendaja, vastuvõtja (RX) seade mudelile DS-55529

DIGITUS HDMI Full HD KVM IP pikenduskomplekt võimaldab Full HD AV-signaalide ja USB-põhise KVM-juhtimise edastamist olemasoleva võrgutaristu kaudu. Kasutades CAT‑5e (või kõrgema kategooria) kaableid ja ühilduvaid võrgukommutaatoreid, edastab süsteem HDMI-video kaugkuvaritele ning võimaldab klaviatuuri ja hiire juhtimist vastuvõtjas. See toetab punkt-punkti ühendust kuni 120 m kaugusele ning on laiendatav täiendavate vastuvõtjaseadmete (DS‑55530) abil kuni 253 ekraanini.

Eelised

See lahendus pikendab Full HD (1080p/60 Hz) HDMI-signaale CAT‑5e (või kõrgema kategooria) kaabelduse kaudu ja tavaliste võrgukommutaatorite kaudu ilma täiendava tarkvara või draiveriteta, pakkudes Plug & Play paigaldust. Vastuvõtja pakub KVM-funktsionaalsust allika otsejuhtimiseks kuvari asukohast. Pikendaja ühildub HDMI 1.3 ja HDCP 1.4-ga ning kasutab olemasolevat taristut, et vähendada kaabelduskulusid.

Sobib (ülesanded / kasutusjuhud)

• Full HD video kaugkuvamine olemasoleva võrgukaabelduse kaudu
• Keskse arvuti/meediumiallika juhtimine kaugmonitorilt klaviatuuri ja hiirega
• Mitme ekraaniga seadistused, mis nõuavad laiendamist kuni 253 ekraanini, kasutades lisavastuvõtjaid (DS‑55530)
• Paigaldised, mis kasutavad tavalisi võrgukommutaatoreid või CAT‑5e (või kõrgema kategooria) punkt-punkti kaabeldust kuni 120 m

Peamised tehnilised andmed

• Eraldusvõime tugi: kuni 1080p/60 Hz (Full HD)
• Ühendused: HDMI video, USB klaviatuurile/hiirele (KVM)
• Kaabli tüüp: CAT‑5e või kõrgem
• Punkt-punkti pikendusulatus: kuni 120 m
• Laiendatav kuni: 253 vastuvõtjani, kasutades mudelit DS‑55530
• HDMI versioon: 1.3
• HDCP versioon: 1.4
• Plug & Play: täiendavaid draivereid/tarkvara pole vaja

Kasutamine

Ühendage saatja oma HDMI-allikaga ja vastuvõtja sihtkuvariga. Kasutage CAT‑5e (või kõrgema kategooria) kaablit võrguühenduseks; üksikute otseühenduste korral kasutage kuni 120 m punkt-punkti kaabeldust või marsruutige läbi tavaliste võrgukommutaatorite, et integreerida pikendaja oma LAN-võrku. Ühendage USB-klaviatuur ja -hiir vastuvõtjasse, et saada allika seadme kaug-KVM-juhtimine. Toite seadmed ja veenduge, et kuvar näitab edastatud Full HD signaali.

Soovitused

Usaldusväärse jõudluse tagamiseks kasutage kvaliteetseid CAT‑5e või CAT‑6 kaableid ja kaubanduslikult hinnatud võrgukommutaatoreid. Mitme vastuvõtja kasutamisel veenduge, et teie võrgukommutaatorid toetavad vajalikku läbilaskevõimet, ja planeerige iga saatja ja vastuvõtja toiteallikate asukohad. Kontrollige HDMI ja HDCP ühilduvust allika ja kuvari seadmete vahel kaitstud sisu edastamisel.
