DIGITUS HDMI IP pikenduskomplekt - 4K/60Hz 120/200 m, Ühelt-mitmele, CAT, Must

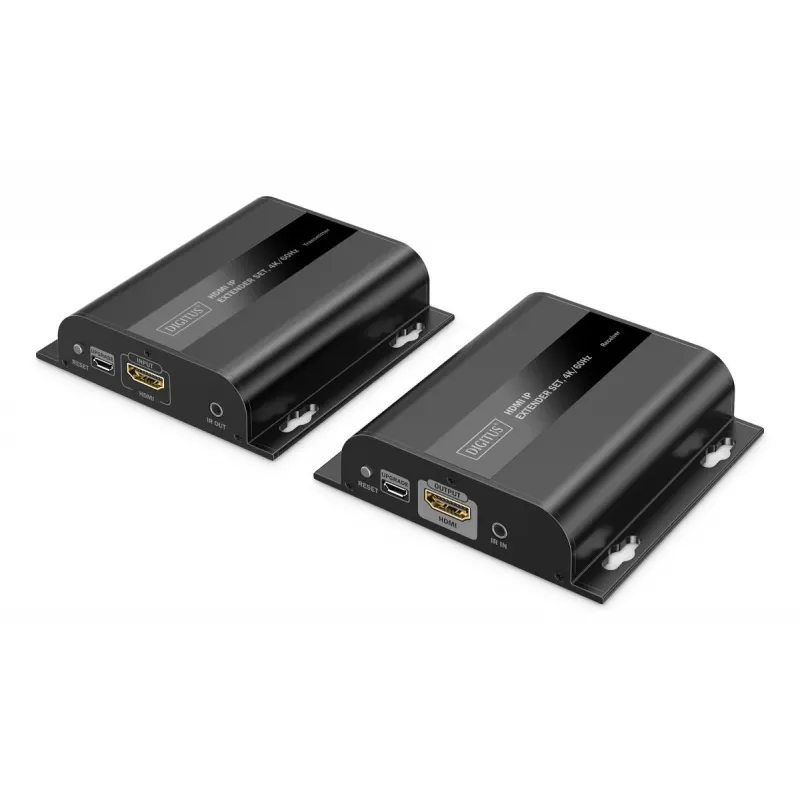

DIGITUS AV saatja ja vastuvõtja HDMI IP pikenduskomplekt 4K/60Hz võimaldab HDMI AV-signaalide edastamist ülikõrges 4K eraldusvõimes (4096 x 2160, 60 Hz) pikkadel vahemaadel. Punktist-punkti ühenduses toetab see kuni 200 m pikkusi kaabliteekondi, kasutades CAT6 või kõrgemat võrgukaablit. Süsteemi saab IP kaudu laiendada ka punktist-mitmepunkti konfiguratsiooniks, toetades kuni 253 vastuvõtjat, ning see võib kasutada olemasolevat 1G võrgutaristut koos kommutaatorite kaudu aheldamisega, et pikendada ulatust üle ühe lingi. Komplekt sisaldab saatjat (TX) ja vastuvõtjat (RX) ning toetab IR kaugjuhtimise edastamist ja seinale paigaldamist paindlikuks paigalduseks.

Eelised

Pikenduskomplekt säilitab UHD pildikvaliteedi madala otsast-lõpuni latentsusajaga (umbes 150–220 ms 4K/60Hz puhul) ning toetab HDMI 2.0 ja HDCP 2.2/1.4 standardeid. See töötab standardsete CAT6 või kõrgemate kaablitega ning pakub kompaktset metallkorpusega disaini ja madalat energiatarvet. Disain võimaldab kasutada olemasolevaid 1G võrguseadmeid skaleeritavateks, aheldatud paigaldusteks ning eraldi saab lisada täiendavaid vastuvõtjaid (mudel DS-55352), et ehitada mitme kuvariga süsteeme.

Sobib

• Professionaalseteks AV-paigaldusteks ja konverentsiruumideks
• Digitaalseteks teavitusteks ja mitme kuvariga süsteemideks
• Kodukino ja kõrge eraldusvõimega meedia esitamiseks
• Ettevõtete või haridusasutuste jaoks, mis kasutavad olemasolevat 1G võrgutaristut

Peamised tehnilised andmed

• Maksimaalne eraldusvõime: Ultra HD 4K/60Hz (4096 x 2160p)
• Punktist-punkti maksimaalne ulatus: 200 m (CAT6 või kõrgem)
• Punktist-mitmepunkti maksimaalne ulatus: 120 m
• Maksimaalne aheldamise ulatus sektsiooni kohta: 120 m
• Toetab CAT6 või kõrgemaid võrgukaableid
• HDMI versioon: 2.0
• HDCP: 2.2/1.4
• Maksimaalne video ribalaius: 18 Gbps
• Latentsusaeg: 150–220 ms (4K/60Hz); 80–130 ms (Full HD)
• Toetab kuni 253 vastuvõtjat
• Seinale kinnitatav metallkorpus, värv: Must
• Kaitse: lühise, ülepinge, ESD vastu
• Saatja (TX) ühendused: 1× HDMI sisend (4K/60Hz), 1× RJ45 väljund (Gigabit Ethernet), 1× IR väljund, 1× DC 5V/1A toite sisend, 1× Micro USB (püsivara uuendamine), lähtestusnupp, 3× oleku LED-indikaatorit
• Vastuvõtja (RX) ühendused: 1× HDMI väljund (4K/60Hz), 1× RJ45 sisend (Gigabit Ethernet), 1× IR sisend, 1× DC 5V/1A toite sisend
• Töötemperatuur: -20 °C kuni 60 °C
• Energiatarve: TX ≈ 3,5 W, RX ≈ 2,5 W
• Mõõtmed (ühe seadme): 9,7 × 9,4 × 2,4 cm
• Kaal: TX 156 g, RX 154 g

Kasutusjuhend

Ühendage HDMI-allikas (mängija, arvuti, digiboks) saatja HDMI-sisendisse ja ühendage saatja RJ45-väljund CAT6 (või kõrgema) kaabliga, mis kulgeb vastuvõtjani. Ühendage vastuvõtja RJ45-sisend CAT-kaabliga ja vastuvõtja HDMI-väljund kuvariga. Andke 5 V alalispinget nii saatjale kui ka vastuvõtjale. Mitme kuvariga kasutamiseks ühendage saatja 1G võrgukommutaatorisse ja aheldage täiendavaid kommutaatoreid või vastuvõtjaid vastavalt vajadusele. Kasutage IR-porte kaugjuhtimiskäskude edastamiseks allika ja kuvari vahel.

Soovitused

Parima jõudluse tagamiseks kasutage kvaliteetseid varjestatud CAT6 või kõrgemaid kaableid, hoidke üksikud kaabliteekonnad sõltuvalt topoloogiast etteantud 120–200 m piirides ning veenduge, et võrgukommutaatorid on Gigabit-kiirusega, kui laiendate IP kaudu. Lisage mudeli DS-55352 vastuvõtjaid täiendavate kuvarite jaoks ning asetage seadmed stabiilsele pinnale või kinnitage seinale, kasutades kinnituspunkte.
