DIGITUS Fttx paigalduskomplekt eelmonteeritud 4-kiuliste LC/APC pistikutega 70m 9 µm

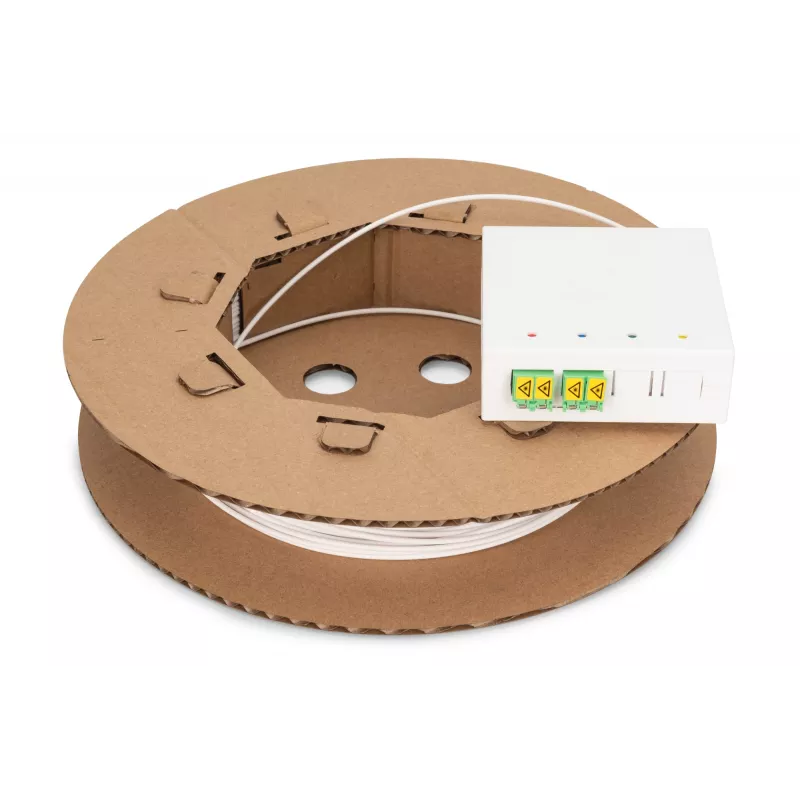

DIGITUS Fttx paigalduskomplekt on kompaktne FTTH-lahendus, mis on varustatud 70 m pikkuse eelmonteeritud paigalduskaabliga, mis sisaldab nelja 9 µm optilist kiudu ja ühel pool LC/APC-pistikühendusi. See on mõeldud kiireks kiudoptilise koduvõrgu (FTTH) ühenduse loomiseks võrgutasemel 4. Komplekt sisaldab seinale ja DIN-liistule kinnitatavat jaotuskasti, milles on integreeritud splaissikassett ja kaks LC-APC dupleks-sidurit, mis lihtsustavad ühendust kodulüüside või jaotuspaneelidega.

Eelised

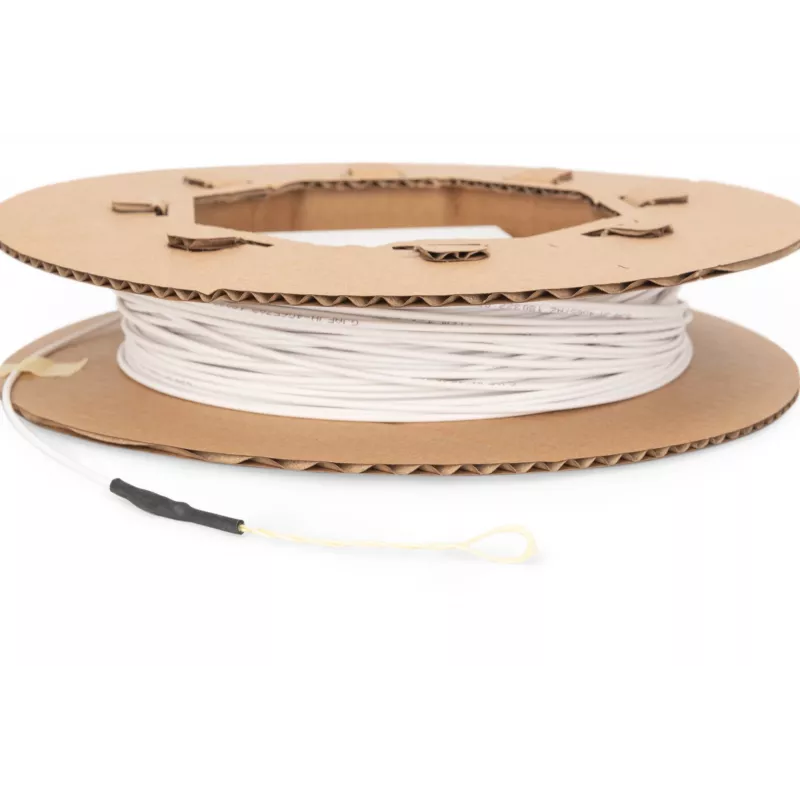

See paigaldusvalmis komplekt vähendab paigaldusaega eluruumis, pakkudes eelterminateeritud LC/APC-pistikuid ja avatud kaabliotsa, et hõlbustada suunamist hoone üleandepunkti. Jaotuskast toetab pinnale paigaldamist, pakub LC/APC-siduritel integreeritud laserikaitseklappe ja sisaldab vastupidavat tõmbesilma kaabli ohutuks paigaldamiseks torusüsteemides. Komplektis on kõik vajalikud osad sisese FTTH-ühenduse lõpetamiseks, mis võimaldab lihtsat splaissimist ja laiendamist.

Sobib

• Sisesteks FTTH/Fttx paigaldusteks korteritesse ja eramutesse
• Ühenduse loomiseks hoone üleandepunktist kodulüüsi või ONT-seadmeni
• Professionaalseteks või kiirpaigaldusega elamumajade kiudoptilisteks võrguarendusteks
• Olukordadeks, kus on vaja kompaktseid, pinnale või DIN-liistule paigaldatavaid kiudoptilisi ühenduskohti

Kui see ei pruugi sobida

See komplekt on ette nähtud sisesteks ja lühikesteks välisteks ühenduspaigaldusteks ega ole mõeldud kaugside magistraalkaabliks. Selles on eelmonteeritud ühenduskaabel, millel on LC/APC-pistikud ainult ühes otsas; kui vajate teist tüüpi pistikuid, läheb tarvis lisaadaptereid või paigaldatavaid pistikuid. 2,0 mm kaabel ja valge LSOH-kest on optimeeritud tüüpilisteks elamumajasisesteks marsruutideks, kuid see ei pruugi täita kaitsmata välistrasside erinõudeid, kui ei kasutata lisatorusid või -kaitset.

Peamised tehnilised andmed

• Ühenduskaabli pikkus: 70 m
• Kiudude arv ja tüüp: 4 × 9/125 µm G.657.A2 paindeoptimeeritud kiudu
• Kaabli läbimõõt: 2,0 mm
• Puhver: 900 µm eemaldatav puhver
• Tugevdusmaterjal: aramiidlõng tõmbekoormuse leevendamiseks
• Väliskest: LSOH, värv valge
• Kaabli ehitusklass: I-V(ZN)H
• Reaktsioon tulele (CPR): Dca
• Pistiku tüüp: LC/APC (eelmonteeritud ühes otsas), APC-lihviga
• Paneeli portide arv: 4 (2 varustatud porti koos 2× LC-APC dupleks-siduriga)
• Jaotuskasti mõõtmed (K×L×S): 80 × 80 × 28 mm
• Jaotuskasti materjal: ABS
• Kasutustemperatuur (kaabel): -15 °C kuni +70 °C
• Paigaldustemperatuuri vahemik: -10 °C kuni +60 °C
• Ladustamis-/töötemperatuur (karp): -40 °C kuni +65 °C
• Kaal (komplekt): u 60 g
• Täisdupleks tugi

Kasutamine

Paigaldage FTTH-jaotuskast valitud siseruumide asukohta seinale või DIN-liistule. Juhtige eelmonteeritud ühenduskaabel mööda torusid või suunatud teed hoone üleandepunkti ja kasutage vajadusel paigaldamisel abiks tõmbesilma. Termineeritud LC/APC-pistikud on valmis ühendamiseks ONT-seadmega, ruuteri või adapteriga; kaabli avatud otsa saab ette valmistada ja integreeritud splaissikassetis splaissida, et ühendada hoonepoolse kiuga. Veenduge, et laserikaitseklapid jääksid suletuks, kuni pistikud on ühendatud, ning järgige paigaldamisel standardseid kiudoptilisi käsitsemis- ja puhastusprotseduure.

Mida enne ostmist kaaluda

• Kontrollige LC/APC-pistiku ühilduvust oma ONT-seadme või jaotuspaneeliga
• Veenduge, et 70 m kaablipikkus ja 2,0 mm läbimõõt sobivad kavandatud marsruudiga
• Kui ühenduskaabel jääb õue, kavandage täiendav kaitsev toru
• Veenduge, et paigaldajatel on splaissimisvahendid, kui on vaja integreerida hoone kiududega

Soovitused

Kasutage sobivaid kiudoptilisi puhastusvahendeid ja hoidke LC/APC laserikaitseklapid kuni lõpliku ühendamiseni suletuna. Kaablit tõmmates vältige G.657.A2 kiudude painderaadiuse piiride ületamist ja kinnitage jaotuskast soovitatud kinnitusvahenditega, et tagada stabiilne ja pikaajaline paigaldus.
