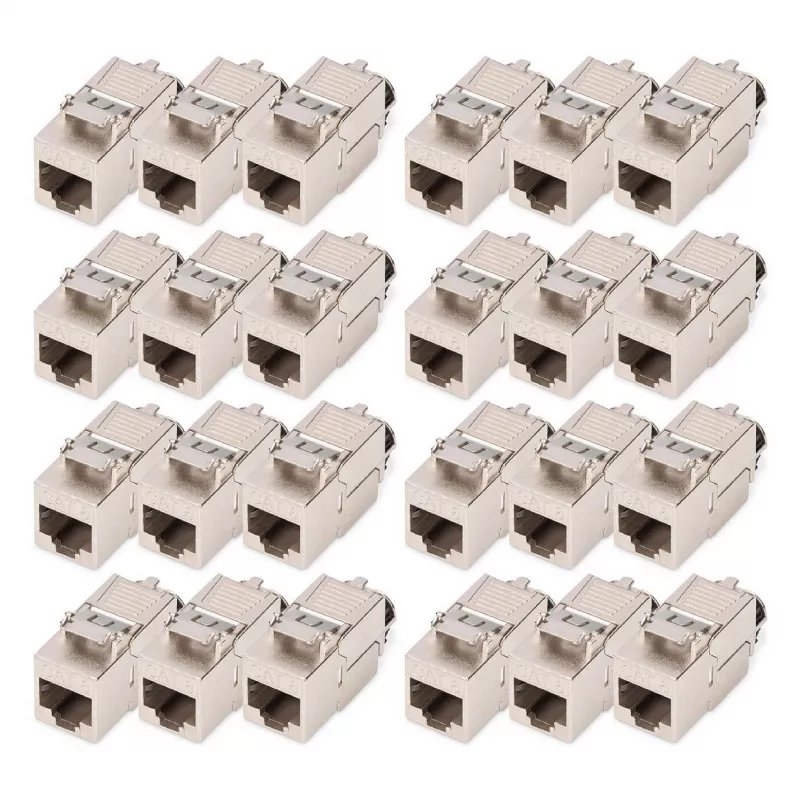

DIGITUS CAT 8.1 varjestatud lame RJ-45 võtmehoidik, tööriistavaba paigaldus — 24 tk

DIGITUS CAT 8.1 varjestatud lame RJ-45 võtmehoidik (pakendis 24 tk) on tööriistavaba keystone-pistik, mis on loodud kiireks Ethernet-kaabelduseks andmekeskustes ja struktureeritud LAN-keskkondades. Lame RJ-45 disain ja varjestatud korpus tagavad elektromagnetiliste häirete (EMI) kaitse, toetades samal ajal kategooria 8.1 jõudlust 25/40GBase-T linkide jaoks. Need moodulid sobivad paigaldamiseks keystone-seinaplaatidesse, paneelidesse ja 19" 1U jaotuspaneelidesse, kus on vaja ruumisäästlikku ja suure tihedusega otsastamist.

Eelised

Varjestatud konstruktsioon 360° varjestuskontaktiga ja nikeldatud tsinkvalatud korpus tagab ühtlase EMI kaitse ja mehaanilise vastupidavuse. Tööriistavaba paigaldus ja LSA-ühilduv otsastus (värvikoodiga T568A/B jaoks) kiirendavad paigaldust ja vähendavad vajadust lisatööriistade järele. Moodul toetab kõrgsageduslikku jõudlust kuni 2000 MHz ja 25/40GBase-T püsi- ja kanalilinkides, toetades samal ajal ka PoE standardeid, sealhulgas IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE) püsiühenduse konfiguratsioonides.

Sobib

• Top-of-Rack (ToR) ja Middle-of-Row (MoR) kaabeldus andmekeskustes
• Suure tihedusega 19" 1U paneelid ja jaotuspaneelid
• Keystone-seinaplaadid ja struktureeritud kaabelduse paigaldised ettevõtte LAN-ides
• Keskkonnad, mis nõuavad EMI kaitset kiirete linkide jaoks

Peamised spetsifikatsioonid

• Kategooria jõudlus: Kategooria 8.1 / Klass I
• Sagedusvahemik: kuni 2000 MHz
• Toetatud edastus: 25/40GBase-T (püsiühendus kuni 24 m, kanal kuni 30 m)
• Juhtmevahemik: AWG 22 (massiivne) kuni 26 (keerutatud)
• Otsastuse tüüp: Tööriistavaba paigaldus LSA lõikeklemmiga, värvikoodiga T568A/B jaoks
• PoE tugi: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE püsiühenduses)
• Korpuse materjal: Nikeldatud tsinkvalatud
• RJ45 pistikupesa materjal: ABS (UL 94V-0); kontaktid: nikeldatud fosforpronks 0,5 µ kullakattega
• Varjestus: 360° varjestuskontakt; nikeldatud pronksvarjestus RJ-45 jaoks
• Trükkplaat: FR4 (UL 94V-0)
• Sisestusjõud: max 30 N
• Tõmbekoormus pesa ja pistiku vahel: 7,7 kg
• Töötemperatuuri vahemik: -20 °C kuni +70 °C
• Pesa ühendustsüklid: > 750
• Klemmi tsüklid: > 200
• Isolatsioonitakistus: > 500 MΩ
• Kontakttakistus: < 20 mΩ
• Dielektriline tugevus: 1000 VDC (kontakt/kontakt), 1500 VDC (kontakt/maandus)
• Disain: lame RJ-45, võtmehoidiku formaat; pakendi kogus: 24 tk

Kasutamine

Valmistage kaabel ette, eemaldades väliskesta soovitatud pikkuseni, ja korraldage juhtmed vastavalt valitud T568A või T568B värvikoodile. Sisestage juhtmed mooduli otsastusväljadesse ja kasutage integreeritud LSA lõikeklemmi juhtmete kinnitamiseks ja kärpimiseks ilma lisatööriistadeta. Klõpsake võtmehoidik ühilduvasse keystone-seinaplaati või paneeli, kuni see lukustub. Kiirete 25/40GBase-T püsiühenduse rakenduste puhul järgige maksimaalseid toetatud lingi pikkusi ja andmekeskuse kaabelduse tavasid varjestuse järjepidevuse ja maanduse osas.

Soovitused

Tagage pidev varjestuskontakt, säilitades korraliku kaabli varjestuse otsastamise ja maanduse. Kasutage kaablitüüpe ja paigaldajaid, kes vastavad kategooria 8.1 paigaldusjuhistele, ning kontrollige lingi jõudlust pärast paigaldamist sobivate sertifitseerimisvahenditega. Vältige määratud püsi- ja kanalilingi pikkuste ületamist usaldusväärse 25/40GBase-T töö jaoks.
