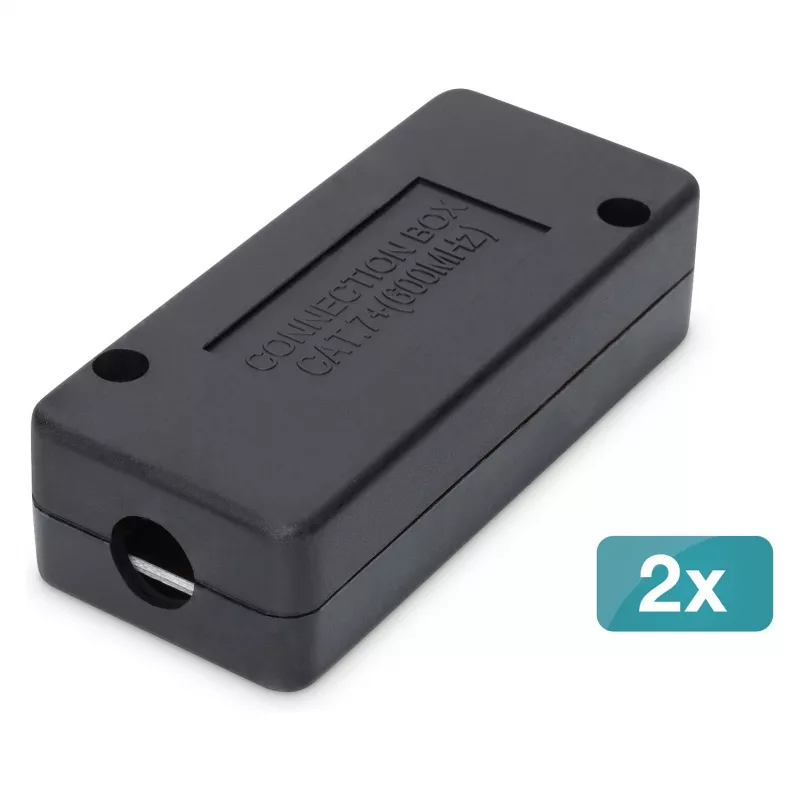

DIGITUS CAT 7 ühendusmoodul, 2 tk, Cat7, ABS-korpuses, must, 80×35×26 mm

Kahest DIGITUS CAT 7 ühendusmoodulist koosnev komplekt, mis on mõeldud Cat7-kaabelduseks. Iga kompaktne moodul on mustas ABS-korpuses ja mõõtmetega 80×35×26 mm. Moodulid võimaldavad pikendada varjestatud andmekaableid või asendada kahjustatud kaablilõike ilma terveid liine uuesti vedamata ning need on mõeldud kiirete Ethernet-paigaldiste jaoks kodudes, kontorites ja võrgukappides. LSA otsastustehnoloogia 45° nurga all kontaktidega lihtsustab paigaldamist ja tagab usaldusväärse kontaktikvaliteedi Cat7-võimekusega kaabeldussüsteemides.

Eelised

Moodulid toetavad varjestatud Cat7-kaabeldust ja on ehitatud leegiaeglustavast ABS-ist (UL‑94V‑0) korpustega ning RJ45 komponentidega, mis sisaldavad nikeldatud kontakte kullatud kontaktpindadega korrosioonikindluse ja stabiilse signaaliülekande tagamiseks. LSA otsastusliistud (värvikoodiga EIA/TIA 568 A & B jaoks) ja integreeritud tõmbekoormuse leevendus võimaldavad tõhusat ja korratavat kaabliotsastust. Kompaktne vormitegur ja ühilduvus pinn- või süvispaigaldusega muudavad need moodulid paindlikuks paljudes paigalduskeskkondades.

Sobib (ülesanded / kasutusjuhud)

• Varjestatud Cat7 või ühilduvate kõrgema kategooria võrguliinide pikendamine
• Kahjustatud kaablilõikude asendamine ilma terveid liine uuesti kaabeldamata
• Väikekontori, koduvõrgu või telekommunikatsioonikapi paigaldised
• Paigaldised, mis nõuavad standardseid LSA otsastusi ja PoE-ühilduvust

Peamised tehnilised andmed

• Kogus: 2 moodulit
• Mõõtmed (üks): 80 × 35 × 26 mm
• Korpuse materjal: ABS, leegiaeglustav (UL‑94V‑0)
• Otsastus: LSA liist, 45° nurga all kontaktid, värvikoodiga EIA/TIA 568 A & B jaoks
• Ühilduvad kaablisooned: 22–26 AWG, täis- ja keerutatud juhtmed
• Kontaktmaterjal: nikeldatud fosforpronks 0,5 μm kullatud kontaktpinnaga
• Varjestus: RJ‑45 varjestus nikeldatud pronksist
• Töötemperatuuri vahemik: -20 °C kuni +70 °C
• Isolatsioonitakistus: > 500 MΩ
• Kontakttakistus: < 20 mΩ
• Dielektriline tugevus: 1000 VDC (kontakt/kontakt), 1500 VDC (kontakt/maandus)

Kasutamine

Valmistage varjestatud andmekaabel ette, eemaldades väliskesta ja paljastades fooliumi/varje vastavalt korralikuks maanduseks vajalikule. Järgige LSA liistu värvikoode EIA/TIA 568 A või B jaoks ja sisestage iga juhe vastavasse kohta. Kasutage sobivat LSA lõiketööriista juhtmete puhtaks otsastamiseks liistu ja veenduge, et integreeritud tõmbekoormuse leevendus haarab kaablist. Kui kaabel on varjestatud, ühendage kaablivarje mooduli varjestuspunktiga, et säilitada katkematus. Sisestage otsastatud moodul vajalikku paigalduskohta (pinn- või süvispaigaldus) ja ühendage RJ45 pesa ühenduspistikuga, et taastada võrgu katkematus.

Soovitused

Kasutage Krone/LSA-ga ühilduvat surutööriista puhaste otsastuste tegemiseks ja kontrollige pärast paigaldamist katkematust ning paaride terviklikkust võrgutestimisseadmetega. Säilitage varjestuse katkematus, otsastades kaabli äravoolujuhtmed korrektselt mooduli varjestusse. Vältige kaabli järsku painutamist otsastuse lähedal ning kasutage sobivat tõmbekoormuse leevendust ja kaablimarsruuti, et tagada pikaajaline jõudlus.
